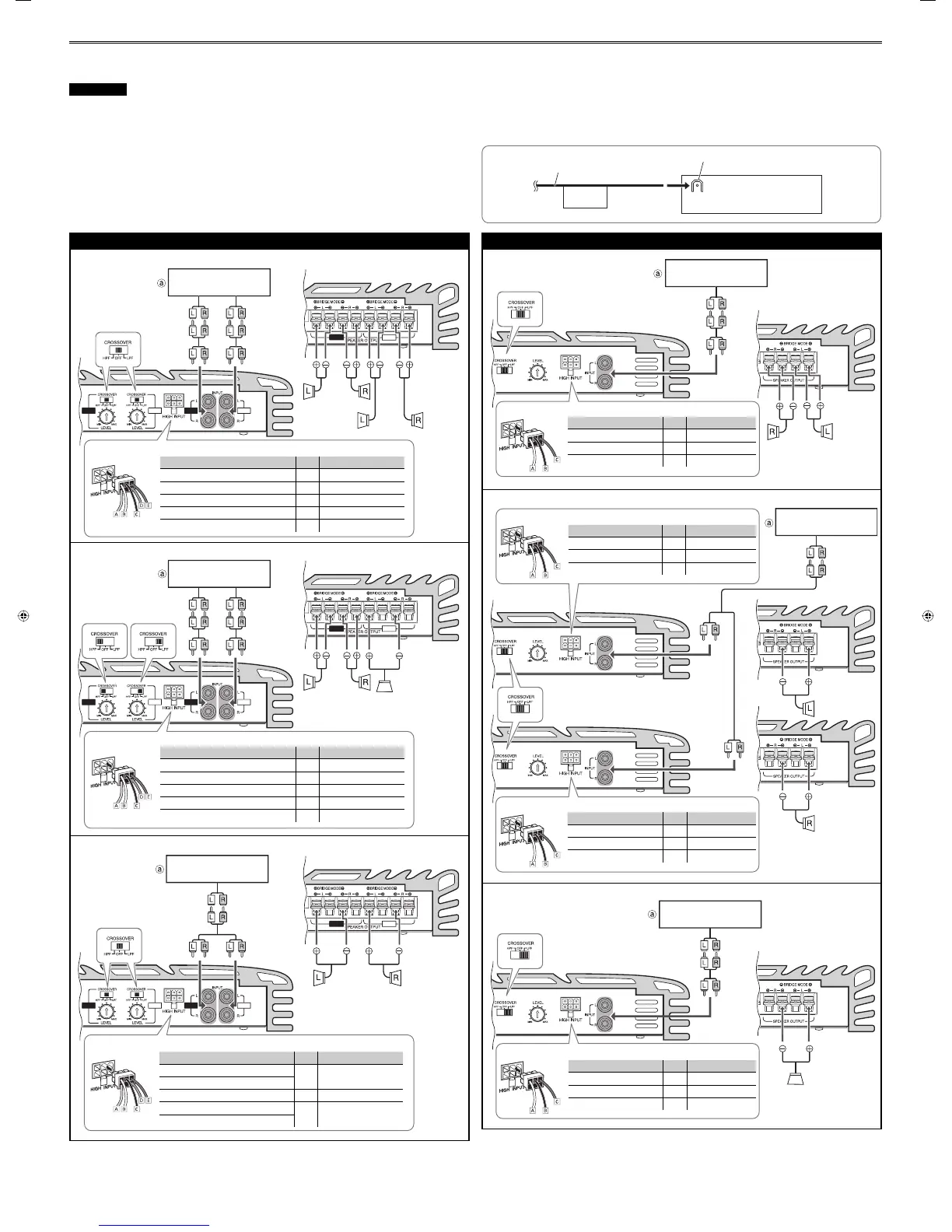

CONNEXION DES ENCEINTES
La connexion varie en fonction du nombre d’enceintes utilisées dans votre voiture. Choisissez la
connexion approprié en vous référant aux illustrations suivantes.
Remarques
• Connectez solidement toutes les pièces. Si les connexions sont lâches, à cause de la
résistance des contacts, etc., de la chaleur peut se dégager et causer un accident.
• Faites passer les fils de connexion sous les tapis de sol pour éviter toute déconnexion
accidentelle.
a Si votre récepteur est muni d’une sortie de ligne, connectez la sortie de ligne (à travers le
récepteur) aux prises INPUT de cet appareil.
b Si votre autoradio N’EST PAS muni d’une sortie de ligne, connectez le connecteur
d’enceinte (à travers l’autoradio) à la prise HIGH INPUT sur cet appareil.
• Connectez chaque fil du connecteur d’entrée d’enceinte à un fil d’enceinte positif ou au
châssis*
1
de l’autoradio.
• Recouvrez les prises des fils négatifs d’enceinte non utilisés de l’autoradio avec un ruban
isolant pour éviter tout court-circuit.
KS-AX3002
Système à 2 enceintes—Mode normal
Système à 2 enceintes (2 amplifi cateurs)—Bridge Mode (Mode en pont)
Système de caisson de grave—Bridge Mode (Mode en pont)
*
2
Cordons à fi ches Cinch (RCA) (non fournis)
*
1
RECEIVER
GND
Autoradio JVC, etc.
Fil noir du connecteur d’entrée de l’enceinte
Prise de mise à la masse arrière
*
1
Exemple:
FRONT
FRONT
REAR
REAR
REAR
REAR
REAR
FRONTFRONT
FRONT
*
2
*
2
Enceinte avant
(gauche/droite)
Enceinte arrière (gauche/droite)
Sortie de ligne
(Arrière)
Sortie de ligne
(Avant)
Commutateurs de filtre
FRONT
FRONT
REAR
REAR
REAR
REAR
REAR
FRONTFRONT
FRONT
*
2
*
2
Autoradio JVC, etc.
Enceinte avant
(gauche/droite)
Caisson de
grave
Sortie de
ligne (Arrière)
ou sortie du
caisson de
graves
Sortie de ligne
(Avant)
Commutateurs de filtre
Autoradio JVC, etc.
b Connecteur d’entrée du haut-parleur
Fil de connexion À Autoradio
Å Gris “FRONT RIGHT (+)”
=
Fil avant droit (+)
ı Blanc “FRONT LEFT (+)”
=
Fil avant gauche (+)
Ç Noir “RECEIVER GND”
=
Châssis*
1
Î Violet “REAR RIGHT (+)”
=
Fil arrière droit (+)
‰ Vert “REAR LEFT (+)”
=
Fil arrière gauche (+)
FRONT
FRONT
REAR
REAR
REAR
REAR
REAR
FRONTFRONT
FRONT
*
2
b Connecteur d’entrée du haut-parleur
Fil de connexion À Autoradio
Å Gris “FRONT RIGHT (+)”
=
Fil gauche (+)
ı Blanc “FRONT LEFT (+)”
Ç Noir “RECEIVER GND”
=
Châssis*
1
Î Violet “REAR RIGHT (+)”
=
Fil droit (+)
‰ Vert “REAR LEFT (+)”
Sortie de ligne
Autoradio JVC, etc.
Enceinte avant
(gauche/droite)
*
2
Enceinte
gauche
Enceinte
droite
b Connecteur d’entrée du haut-parleur
Fil de connexion À Autoradio
Å Blanc “LEFT (+)”
=
Fil gauche (+)
ı Noir “RECEIVER GND”
=
Châssis*
1
Ç Gris “RIGHT (+)”
=
Fil droit (+)
Sortie de ligne
*
2
Sortie de
ligne
Autoradio JVC, etc.
Enceinte gauche
Enceinte droite
Commutateurs de filtre
Commutateurs de filtre
Commutateur de filtre
*
2
Commutateur de filtre
b Connecteur d’entrée du haut-parleur
Fil de connexion À Autoradio
Å Blanc “LEFT (+)”
=
Fil gauche (+)
ı Noir “RECEIVER GND”
=
Châssis*
1
Ç Gris “RIGHT (+)”
=
Fil droit (+)
Caisson de grave
b Connecteur d’entrée du haut-parleur
Fil de connexion À Autoradio
Å Blanc “LEFT (+)”
=
Fil droit (+)
ı Noir “RECEIVER GND”
=
Châssis*
1
Ç Gris “RIGHT (+)”
=
Fil droit (+)
b Connecteur d’entrée du haut-parleur
Fil de connexion À Autoradio
Å Blanc “LEFT (+)”
=
Fil gauche (+)
ı Noir “RECEIVER GND”
=
Châssis*
1
Ç Gris “RIGHT (+)”
=
Fil gauche (+)
Autoradio JVC, etc.
Autoradio JVC, etc.
Sortie de ligne (Arrière) ou
sortie du caisson de graves
b Connecteur d’entrée du haut-parleur
Fil de connexion À Autoradio
Å Gris “FRONT RIGHT (+)”
=
Fil avant droit (+)
ı Blanc “FRONT LEFT (+)”
=
Fil avant gauche (+)
Ç Noir “RECEIVER GND”
=
Châssis*
1
Î Violet “REAR RIGHT (+)”
=
Fil arrière droit (+)
‰ Vert “REAR LEFT (+)”
=
Fil arrière gauche (+)
