INSTALLATION

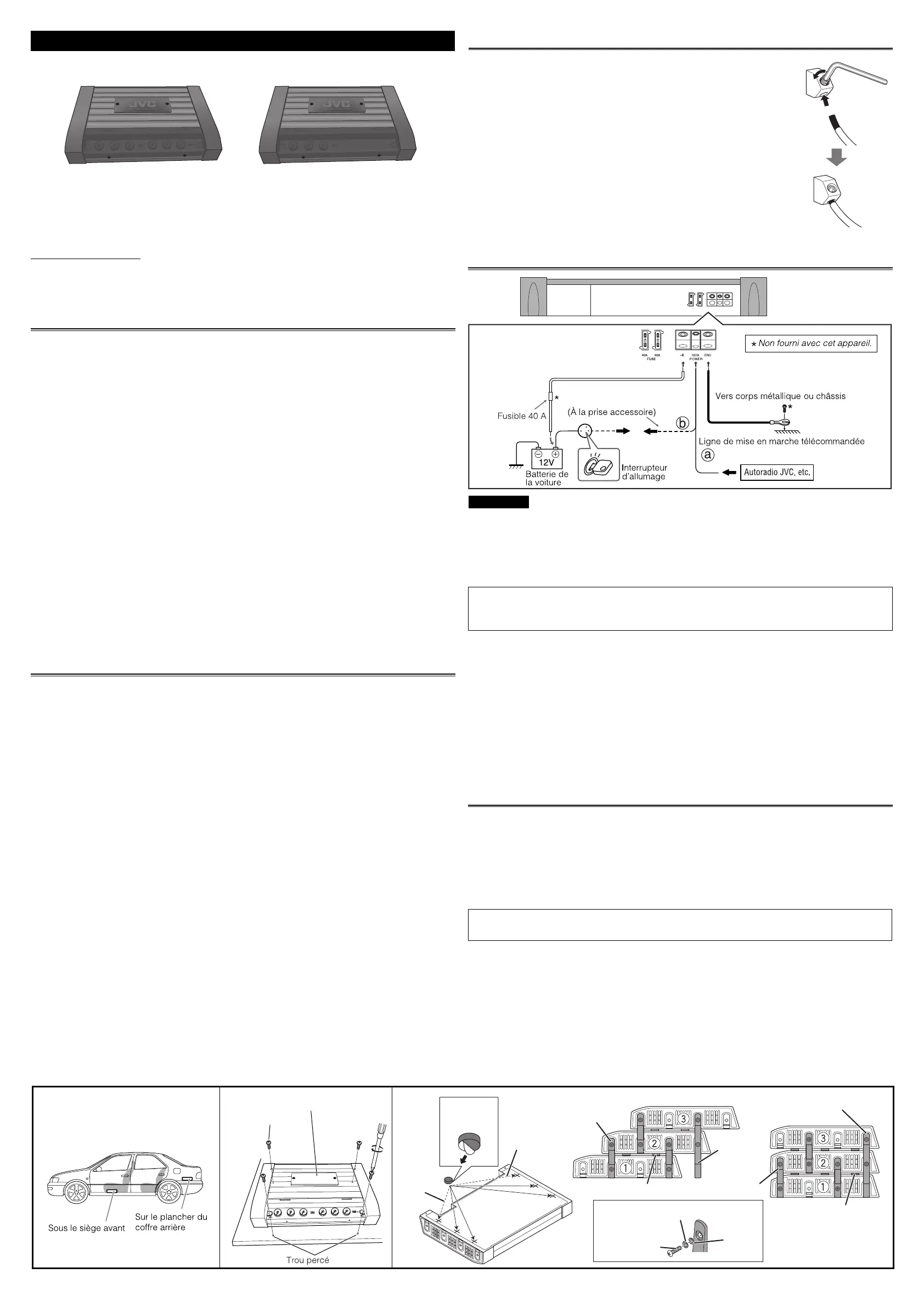

L’illustration suivante est un exemple d’installation typique. Cependant, vous devez faire les
ajustements correspondant à votre voiture particulière. Si vous avez des questions ou avez
besoin d’information sur des kits d’installation, consulter votre revendeur d’autoradios JVC ou
une compagnie d’approvisionnement.
ATTENTION ET REMARQUES
Cet appareil est conçu pour fonctionner avec système électrique de 12 V CC avec mise à la
masse NÉGATIVE.
• Cet appareil utilise un circuit d’amplifi cation BTL (symétrique sans transformateur), c’est à dire
un système à masse fl ottante par conséquent veuillez vous conformer à ce qui suit:
Ne connectez pas les prises “·” des enceintes l’une à l’autre.
Ne connectez pas les prises “·” des enceintes au corps métallique ou au châssis.
• Recouvrir les bornes inutilisées avec du ruban isolant pour éviter de les court-circuiter.
•
Si vous utilisez un fi l de prolongement, celui-ci doit être aussi épais et aussi court que possible.
Connectez-le solidement avec un ruban adhésif.
• Bien laisser un espace suffi sant entre I’antenne et les fi ls de cet appareil.
•
Lorsque le fusible doit être remplacé, utiliser uniquement un fusible 40 A.
• Ne pas laisser pénétrer de cailloux, de sable ou d’objets métalliques dans I’appareil.
• Pour que le mécanisme de dissipation de la chaleur fonctionne effectivement, essuyer
régulièrement la poussière qui s’accumule.
• Écouter la cassette, la radio, un CD, un lecteur audio numérique, etc. avec le volume réglé sur
un niveau élevé pendant une longue période de temps, use la batterie quand le moteur est
arrêté ou quand la voiture est au ralenti.
• Cet appareil devient très chaud. Faites attention de ne pas le toucher pendant son utilisation
mais aussi après sont utilisation.
NE DEMONTEZ PAS l’appareil. Il n’y a aucune pièce réparable par l’utilisateur à l’ntérieur.
ATTENTION
Pour éviter les courts-circuits lors des connexions, laissez la borne négative de la batterie
débranchée.
• Lors de l’utilisation d’un cordon d’alimentation (vendu séparément), assurez-vous de place un
fusible de 40 A près de la batterie, comme montré.
• Connectez le fi l (cordon d’alimentation) à travers lequel l’alimentation est fournie directement à
la borne “ª” de la batterie uniquement après que toutes les autres connexions sont terminées.
Le fi l correct connecté à chaque prise POWER est indiqué ci-après.
• + B et GND: section de 8 mm
2
à 21 mm
2
• REM: section du conducteur: 0,8 mm
2
à 8 mm
2
• Si vous avez des questions concernant la grosseur du cordon d’alimentation, etc., consulter
votre revendeur d’autoradios JVC le plus proche.
a Si vous utilisez un autoradio JVC muni d’un fi l de télécommande, connectez à la prise
REM de cet appareil.
b Si vous utilisez un autoradio JVC sans fi l de télécommande, connectez au circuit
accessoire de la voiture qui est mis sous tension avec le commutateur d’allumage. Dans ce
cas, du bruit peut se produire quand l’autoradio est mis sous ou hors tension. Pour éviter
ce bruit, ne mettez pas directement l’autoradio sous ou hors tension. Vous pouvez le mettre
sous ou hors tension en même temps que le commutateur d’allumage de votre voiture.
Si le témoin POWER/PROTECTOR s’allume en rouge, cela signifi e que le câblage des
enceintes ou les connexions sont incorrects (référez-vous à “EN CAS DE DIFFICULTÉS” à la
page 3). Assurez-vous que le câblage des enceintes et les autres connexions sont corrects.
CONNEXIONS DES PRISES
Lors de la réalisation de la connexion des prises…
1 Retirez l’isolant de vinyle du cordon sur une longueur de
7 mm à 10 mm et mettez à nu le conducteur intérieur.
2 Desserrez la vis à tête hexagonale de la prise avec la clé
hexagonale fournie et insérez le conducteur dans la prise.
Puis remettez en place la vis à tête hexagonale pour fi xer la
conducteur.
Remarque
• La partie exposée du conducteur doit être d’une longueur de 7 mm à
10 mm.
– Si elle est plus courte, la conductivité risque d’être mauvaise.
– Si elle est plus longue, cela peut causer un court-circuit.
• Une utilisez un clé hexagonale correcte pour chaque prise.
– 4 mm: Prise + B et prise GND
– 3 mm: Borne REM et bornes des haut-parleurs
ALIMENTATION
SYSTÉMES D’ENCEINTES
Assurez-vous de respecter les points suivants:
• Ne pas raccorder les bornes “·” des haut-parleur à un point commun.
• Si le fi l de masse est commun aux câblages des enceintes gauche/droite et avant/arrière, cet
appareil ne peut pas être utilisé. Utilisez toujours des fi ls de masse indépendants pour chaque
enceinte utilisée. Refaites les câblages si nécessaire.
• Utilisez des enceintes avec une impédance comprise entre 2 Ω et 8 Ω (4 Ω et 8 Ω: lors de
l’utilisation du mode de connexion en pont).
• Utilisez des enceintes d’une capacité suffi sante avec l’appareil.
Le fi l correct connecté à chaque prise SPEAKER OUTPUT est indiqué ci-après.
Section du conducteur: 0,8 mm
2
à 8 mm
2
Pour le KS-AX6604:
Quand vous connectez 4 enceintes à l’appareil, des signaux sous-mixés (avant et arrière) sont
sortis par les prises PRE OUT.
Pour le KS-AX5602:
Les signaux d’entrée sont sortis par les prises PRE OUT.
A Montez cet appareil sur une surface ferme, telle que dans le coffre ou sous un siège avant.
• Ne montez pas l’appareil près d’objets infl ammables car il produit de la chaleur. De plus,
montez-le dans un endroit qui ne gênera pas la dissipation de la chaleur de l’appareil.
• Ne montez pas l’appareil dans un endroit sujet à la chaleur, comme près d'un radiateur,
dans la boîte à gants ou dans un endroit fermé tel que sous un tapis de sol, qui
empêchera la bonne dissipation de la chaleur.
• Lorsque vous monter l’appareil sous le siège avant, assurez-vous que vous pouvez ajuster
la position du siège sans qu’aucun fi l ne soit accroché.
B Lors du montage de cet appareil, assurez-vous d’utiliser les vis fournies. Si vous
utilisez d’autres vis, l’appareil risque de se déserrer et des pièces internes peuvent être
endommagées.
•
Avant de percer des trous dans le coffre pour installer l’appareil, s’assurer qu’il y a un
espace suffi sant sous le coffre pour ne pas faire de trous dans le réservoir de carburant,
etc.
• Détacher le couvercle du boîtier de commande de l’unité avant de procéder au montage
(voir “COMMANDES” page 3).
• Pour détacher et tourner la plaque de logo de 180 degrés, utilisez la clé hexagonale
fournie (3 mm).
C En cas d’utilisation de plusieurs amplifi cateurs JVC, il est possible d’en empiler trois à l’aide
des supports, vis et rondelles fournis de deux manières différentes, X ou Y. S’assurer de
monter d’abord l’amplifi cateur le plus bas (1) en suivant B.
• Avant de les empiler, placer les entretoises fournies sur “+” au bas des amplifi cateurs 2 et
de 3.
• Fixer les amplifi cateurs des deux côtés à l’aide de support adéquats, comme indiqué. Les
supports (L) sont utilisés uniquement pour l’amplifi cateur 3.
• Avant d’empiler les amplifi cateurs selon la méthode X, réaliser d’abord les connexions de
l’alimentation électrique (voir “ALIMENTATION”) et des haut-parleurs (voir “CONNEXION
DES ENCEINTES” page 2).
• Il est recommandé d’empiler les amplifi cateurs en suivant la méthode X afi n de pouvoir
aisément utiliser les contrôleurs sur chaque amplifi cateur.
Merci pour avoir acheté un produit JVC. Veuillez lire attentivement toutes les instructions avant
d’utiliser l’appareil afi n de bien comprendre son fonctionnement et d’obtenir les meilleures
performances possibles.
Pour votre sécurité....
•
N’augmentez pas trop le niveau du volume car cela peut bloquer les sons de l’extérieur et rendre la
conduite dangereuse.
• Arrêtez la voiture avant de réaliser une opération compliquée.
ABC
XY
Plaque de logo (détachable)
Bas de
l’entretoise
Vis (φ 4 × 20 mm)
Y uniquement
Y
uniquement
Support (L)
Support (L)
Support (S)
Support (S)
Entretoise
Entretoise
Bas
Rondelle
(M4)
Rondelle ressort à bec (M4)
Vis
(M4 × 12 mm)
KS-AX6604 KS-AX5602
