3
Réglage BASS BOOST
Tournez ce réglage accentue la fréquence de 45 Hz dans une plage de 0 dB à +18 dB.
Ajustez le niveau tout en écoutant le son. Cette commande est préréglée sur MIN à
l’expédition de l’usine.
Réglage du niveau d’entrée (LEVEL)
Le niveau d’entrée peut être ajusté avec ce réglage quand cet appareil est connecté à
d’autres appareils sources. Ajustez le niveau tout en écoutant le son. Cette commande est
préréglée sur MIN à l’expédition de l’usine.
Commutateur de fi ltre de transition (CROSSOVER)
OFF: Normalement, réglez sur cette position. Ce commutateur est préréglé sur cette position
à l’expédition de l’usine.
LPF: Réglez le commutateur sur cette position si vous souhaitez mettre en service le fi ltre
LPF (passe-bas) (le fi ltre passe bas transmet les fréquences inférieures à la fréquence
de coupure).
HPF: Réglez le commutateur sur cette position si vous souhaitez mettre en service le
fi ltre HPF (passe-haut) (le fi ltre passe haut transmet les fréquences supérieur à la
fréquence de coupure).
Répartiteur CROSSOVER
Tournez ce réglage pour ajuster la fréquence de coupure dans une plage de 30 Hz à 500 Hz.
Ajustez le niveau tout en écoutant le son. Cette commande est préréglée sur 30 Hz à
l’expédition de l’usine.
Témoin POWER/PROTECTOR
Le témoin est allumé en vert quand l’appareil est sous tension. Si le témoin ne s’allume pas
ou s’allume en rouge quand l’appareil est sous tension, cela indique qu’il y a un problème
(référez-vous à “EN CAS DE DIFFICULTÉS”).
Indicateur d’alimentation
Le témoin bleu est allumé quand l’appareil est sous tension.
SPÉCIFICATIONS
Puissance de sortie maximum 800 W
Puissance de sortie (RMS) KS-AX6604: 100 W RMS x 4 canaux à 4 Ω et ≤ 1% THD + N
KS-AX5602: 150 W RMS x 2 canaux à 4 Ω et ≤ 1% THD + N
Impédance de charge 4 Ω (2 Ω à 8 Ω tolérés)
4 Ω (4 Ω à 8 Ω tolérés) (Mode en pont)
Réponse en fréquence 5 Hz à 50 kHz* ( +0, –3 dB)
* Un fi ltre infrasonore limite les signaux d’extrême basse fréquence,
inférieure à 20 Hz.
Sensibilité d’entrée/Impédance 2 V/45 kΩ (0,3 V à 6 V, variable)
Distorsion Moins de 0,04% (à 1 kHz)
Rapport signal sur bruit 80 dBA (référence: 1 W pour 4 Ω)
Alimentation CC 14,4 V (11 V à 16 V tolérés)
Système de masse Masse négative
Dimensions (L/H/P) 400 mm × 60 mm × 288 mm
Masse (approx.) KS-AX6604: 5,3 kg
KS-AX5602: 5,2 kg
Accessoires fournis Connecteur d'entrée d'enceinte
KS-AX6604: 4P × 2
KS-AX5602: 4P × 1
Vis (φ 4 × 20 mm) × 4
Clef hexagonale
4 mm × 1
3 mm × 1
Entretoise × 6
Support
L × 1
S × 2
Vis (M4 × 12 mm) × 6
Rondelle (M4) × 6
Rondelle ressort à bec (M4) × 6
La conception et les spécifi cations sont sujettes à changement sans notifi cation.
EN CAS DE DIFFICULTÉS
S’assurer d’abord pour plus de détails, consulter votre revendeur d’accessoires audio JVC.
Le témoin POWER/PROTECTOR ne s’allume pas.
• Changez le fusible s’il a grillé.
• Connectez solidement le fi l de masse à une partie métallique de la voiture.
• Mettez sous tension l’équipement connecté à cet appareil.
• Utiliser un relais si votre système emploie trop d’amplifi cateurs.
• Vérifi er la tension de la batterie (11 V à 16 V).
Le témoin POWER/PROTECTOR s’allume en rouge et/ou l’appareil chauffe de façon anormale.
• Utilisez des enceintes d’une impédance correcte.
• Corrigez le câblage des enceintes s’il y a un court-circuit.
• Laissez l’appareil hors tension pendant un certain temps pour qu’il refroidisse.
Il n’y a pas de son.
• Vérifi ez les connexions pour l’alimentation (voir “ALIMENTATION” à la page 1).
• Connectez les cordons Cinch aux prises INPUT, ou le connecteur d’entrée d’enceinte à la prise
HIGH INPUT.
Des parasites de l’alternateur sont entendus.
• Tenez le cordon d’alimentation à l’écart du cordon à fi ches Cinch.
• Maintenir les cordons à broches RCA éloignés des autres câbles électriques dans la voiture.
• Connectez solidement le fi l de masse à une partie métallique de la voiture.
• Assurez-vous que les fi ls négatifs des enceintes ne touchent pas le châssis de la voiture.
• Remplacer les prises ou utiliser des prises à résistance de charge.
• Raccorder un condensateur de découplage sur les commutateurs d’accessoires (klaxon,
ventilateur, etc.).
Du brui est produit quand vous connectez l’appareil au tuner AM (PO/GO).
• Éloignez les enceintes et les cordons d’alimentation du fi l d’antenne.
COMMANDES
Cher(e) client(e),
Cet appareil est conforme aux directives et normes européennes en vigueur concernant la
compatibilité électromagnétique et à la sécurité électrique.
Représentant européen de la société Victor Company of Japan, Limited:
JVC Technology Centre Europe GmbH
Postfach 10 05 52
61145 Friedberg
Allemagne
Informations relatives à l’élimination des appareils usagés, à l’intention des
utilisateurs
Lorsque ce symbole fi gure sur le produit, cela signifi e qu’il ne doit
pas être éliminé en tant que déchet ménager à la fi n de son cycle de
vie. Si vous souhaitez éliminer ce produit, faites-le conformément à la
législation nationale ou autres règles en vigueur dans votre pays et votre
municipalité. En éliminant correctement ce produit, vous contribuez à la
conservation des ressources naturelles et à la prévention des éventuels
effets négatifs sur l’environnement et la santé humaine.
Ce symbole n’est reconnu que dans l’Union européenne.

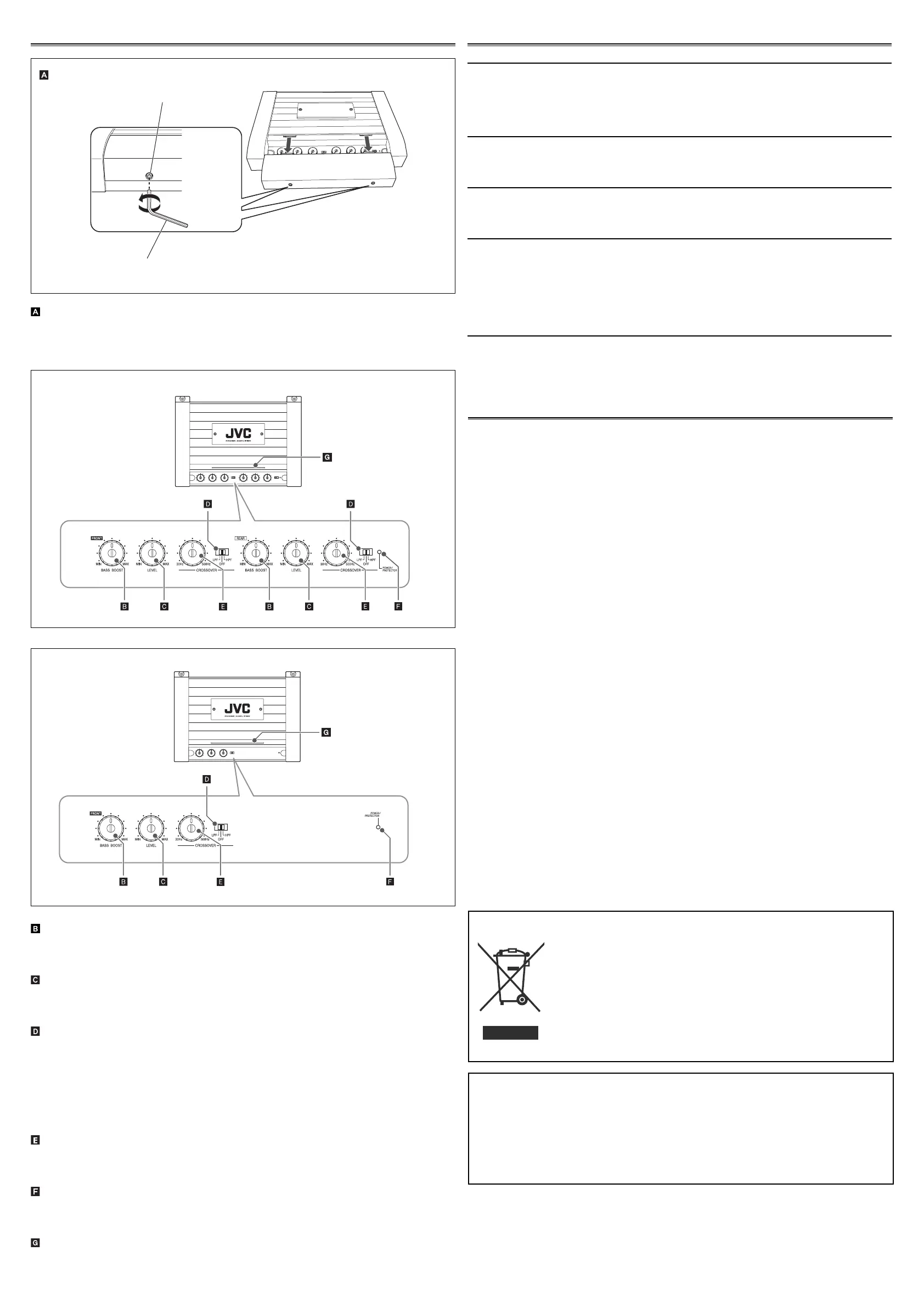

Couvercle du boîtier de commande
Pour utiliser les commandes suivantes, retirer les vis hexagonales à l’aide d’une clé
hexagonale (fournie) (3 mm) puis retirer le couvercle du boîtier. Remettre ce dernier en place
une fois l’opération terminée.
KS-AX6604
KS-AX5602
Vis hexagonale
Clé hexagonale (3 mm)
FR_KS-AX6604_5602[E]4.indd 3FR_KS-AX6604_5602[E]4.indd 3 2007.2.22 6:30:10 PM2007.2.22 6:30:10 PM
