2
La connexion varie en fonction du nombre d’enceintes utilisées dans votre voiture. Choisissez la
connexion approprié en vous référant aux illustrations suivantes.
Avant de commencer la connexion:
Connectez solidement toutes les pièces. Si les connexions
sont lâches, à cause de la résistance des contacts, etc., de la chaleur peut se dégager et causer un
accident. Fixez et recouvrez les fi ls avec un ruban isolant et faites-les passer sous les tapis de sol.

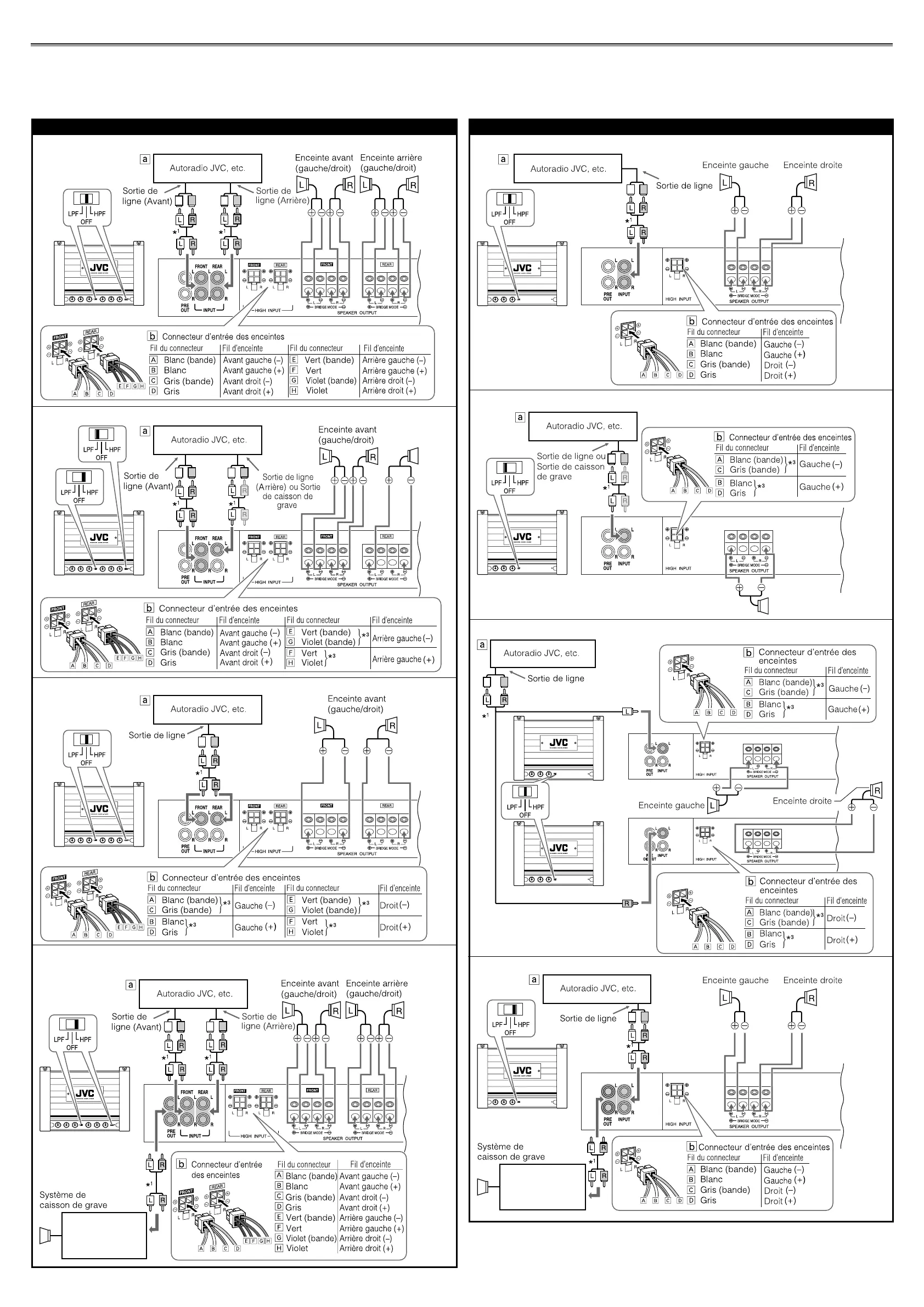

CONNEXION DES ENCEINTES
å Si votre récepteur est muni d’une sortie de ligne, connectez la sortie de ligne (à travers le
récepteur) aux prises INPUT de cet appareil.
∫ Si votre autoradio N’EST PAS muni d’une sortie de ligne, connectez le connecteur
d’enceinte (à travers l’autoradio) à la prise HIGH INPUT sur cet appareil.
KS-AX5602
Système à 2 enceintes—Bridge Mode (Mode en pont)*
2
Système à 4 enceintes
Système à 2 enceintes plus un caisson de grave—Bridge Mode (Mode en pont)*
2
Système à 2 enceintes
Système à 2 enceintes (2 amplifi cateurs)—Bridge Mode (Mode en pont)
*
2
Système de caisson de grave—Bridge Mode (Mode en pont)*
2
KS-AX6604
*
1
Non fourni avec cet appareil.
*
2
Bridge Mode (Mode en pont): Assurez-vous de connecter la sortie de ligne de l’autoradio à
la prise gauche (L) de cet appareil.
*
3
Assurez-vous de connecter les deux fi ls au fi l de l’enceinte cible.
Système à 4 enceintes plus un caisson de grave (PRE OUT)
Des signaux sous-mixés sont sortis par les prises PRE OUT.
Système à 2 enceintes plus un caisson de grave (PRE OUT)
Subwoofer
Amplifi cateur de
puissance JVC:
KS-AX6801/
KS-AX5801, etc.
Caisson de
grave
Amplifi cateur de
puissance JVC:
KS-AX6801/
KS-AX5801, etc.
Caisson de
grave
Dessus de l’appareil
Dessus de l’appareil
Dessus de l’appareil
Dessus de l’appareil
Dessus de l’appareil
Dessus de l’appareil
Dessus de l’appareil
Dessus de l’appareil
Dessus de l’appareil
