JVC KV-CM30 - Raccordements de Base

12
|
FRANÇAIS

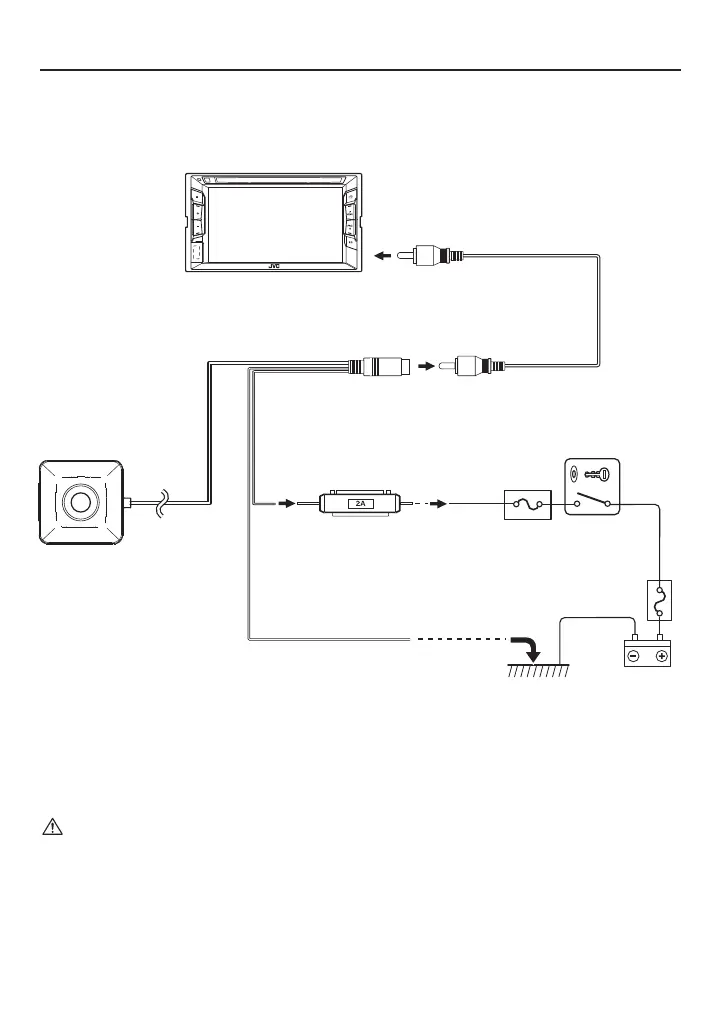

Raccordements
Cordon vidéo (en vente dans le commerce)
DVD/moniteur vidéo (en vente dans le commerce)
CordonGND (noir)
Accessory cord (Red)
Terre
Batterie
Fusible principal
Fusible
Clé de contact
À connecter à une partie métallique du véhicule
(une partie du châssis connectée au pôle négatif de
l'alimentation).
ATTENTION
• Si la clé de contact de votre véhicule n’a pas de position ACC, branchez le câble qui est sous tension lorsque la clé de contact est
sur ON et raccordez-le au cordon d'alimentation des accessoires.
• Avant d'effectuer les raccordements, vérifiez que la clé de contact n'est pas insérée et débranchez la borne (-) de la batterie
pour éviter tout court-circuit.
À raccorder à l'alimentation commutable
ON-OFF. Ne pas connecter à une source
d'alimentation allumée en permanence.
Fusible (2A)
Caméra
À raccorder à la prise d'entrée vidéo de la caméra de vue arrière
ou à la prise d'entrée vidéo externe du moniteur vidéo.
Alimentation
accessoires (ACC)
Raccordements de base
Longueur du câble de la caméra : 75cm
Sortie vidéo
