36
|
ESPAÑOL

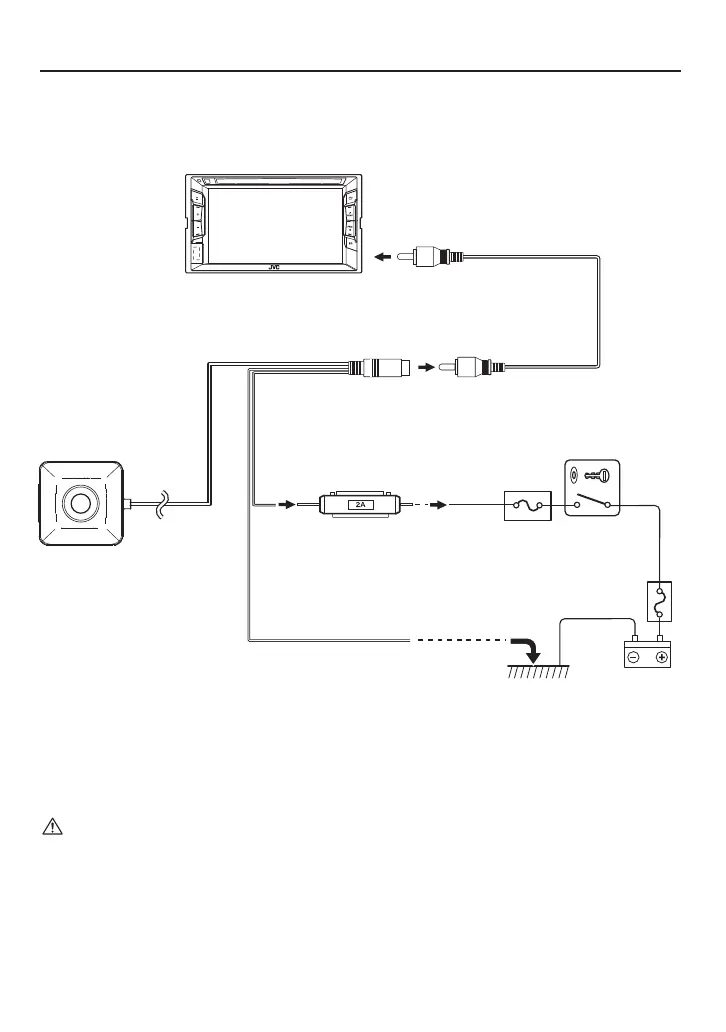

Conexiones
Cable de vídeo (disponible en el mercado)
DVD/video monitor (commercially available)
Cable de tierra (negro)
Cable accesorio (rojo)
Masa
Batería
Fusible principal
Fusible
Llave del motor
Conecte la unidad a una parte metálica del vehículo
(una parte del chasis conectada al lado negativo de la
fuente de alimentación).
PRECAUCIÓN
• Si la llave del motor de su vehículo no incluye la posición ACC, bifurque el cable activado cuando la llave del motor esté en
posición ON y conéctelo al cable de alimentación del accesorio.
• Antes de realizar las conexiones, compruebe que la llave del motor no esté introducida y desconecte el terminal (-) de la
batería para evitar que se produzcan cortocircuitos.
Conecte la unidad a la fuente de
alimentación conmutable ON-OFF.
No conecte la unidad a una fuente de
alimentación permanentemente encendida.
Fusible (2A)
Cámara
Connect to the rearview camera video input or to the external
video input of the video monitor.
Alimentación de los
accesorios (ACC)
Conexiones básicas
Longitud del cable de la cámara: 75cm
Salida de Vídeo
