DEUTSCH
|
17

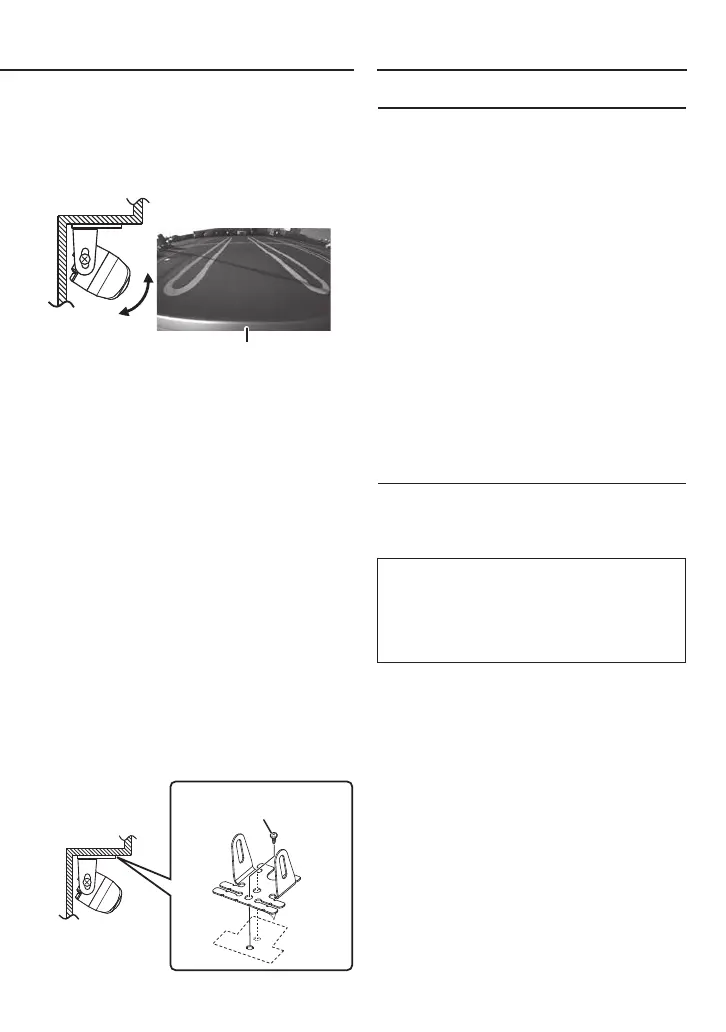

9 Stellen Sie den Kamerawinkel ein.
Achten Sie beim Einstellen des Kamerawinkels darauf, dass
das Kamerakabel nicht gespannt wird.
Stellen Sie den Winkel so ein, dass unten im Monitor das
Fahrzeugheck oder der Stoßfänger sichtbar ist.
Hinterer Teil des Fahrzeugs oder Stoßstange
10 Ziehen Sie nach dem Einstellen des
Kamerawinkels die Befestigungsschrauben
fest an.
Die Befestigungsschrauben sollten hin und wieder
kontrolliert werden. Ziehen Sie sie fest an, wenn sie sich
gelockert haben.
11 Bringen Sie die Kamera fest in ihrer Position
an.
Ziehen Sie das Schutzpapier vom doppelseitigen Klebeband
an der Kamerahalterung ab und bringen Sie die Halterung
an. Drücken Sie die Kamerahalterung anschließend mit dem
Finger fest, um eine gute Haftung sicherzustellen.
Berühren Sie die Klebefläche nicht mit der Hand. Verwenden
Sie außerdem kein Klebeband, das Sie bereits an einer
anderen Stelle aufgeklebt und abgezogen haben. Dies
beeinträchtigt die Haftfestigkeit und kann dazu führen, dass
die Kamerahalterung sich löst. Befestigen Sie die Halterung
bei Bedarf mit der entsprechenden Klemmschraube an der
Fahrzeugkarosserie.
Die Kamerahalterung besitzt zwei Löcher für die Schraube.
Wählen Sie dasjenige, das zur Montageposition passt.
Klemmschraube für die
Kamerahalterung (Φ3 x 5 mm)
Einbau
Kamera
Video-Ausgang
: Weitwinkel-Spiegelbild (für rückwärtige Sicht)
Sensor: 1/4-Zoll-Farb-CMOS-Sensor
Pixel-Anzahl: Ca. 380.000 Pixel
Objektiv
: Weitwinkel, Brennweite f=1,12 mm, F-Wert 2,2
Blickwinkel
: Horizontal: Ca. 129°
: Vertikal: Ca. 104°
Video-Ausgang: 1,0 Vp-p/ 75 Ω
Beleuchtungsbereich: Ca. 0,9 bis 100.000 Lux
Iris-System: Elektronische Iris
Scanning System: Interlace
Synchronisierungssystem: Interne Synchronisierung
Abmessungen (B x H x T): 23,4 x 23,4 x 23,9 mm
Gewicht: Ca. 21 g (ohne Kabel)
Allgemeine technische Daten
Betriebsspannung: 14,4 V (9,0 V–16,0 V)
Max. Stromverbrauch : 60 mA
• "Spiegelbild" bedeutet, dass auf dem Videobild genau wie
im Rück- oder Seitenspiegel Links und Rechts umgekehrt
wird.
•
Die technischen Daten können ohne vorherige Ankündigung
geändert werden.
Technische Daten
