JVC KV-CM30 - Collegamenti DI Base

30
|
ITALIANO

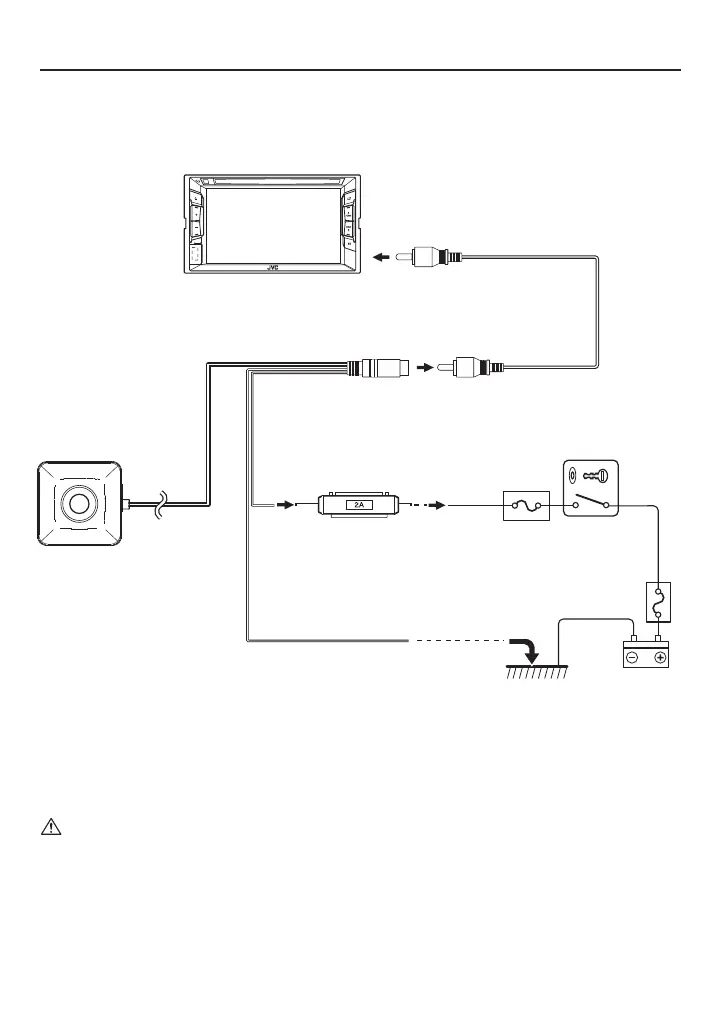

Collegamenti
Cavo video (disponibile in commercio)
DVD/monitor video (disponibile in commercio)
Cavo di massa (nero)
Cavo accessorio (rosso)
GND
Batteria
Fusibile principale
Fusibile
Chiave motore
Collegare a una parte metallica del veicolo
(una parte del telaio collegata al lato negativo
dell'alimentazione).
ATTENZIONE
• Se la chiave motore del veicolo non è dotata di posizione ACC, diramare il filo energizzato quando la chiave motore è ON e
collegarlo al cavo di alimentazione accessorio.
• Prima di eseguire i collegamenti, assicurarsi che la chiave motore non sia inserita e scollegare il terminale (-) della batteria per
prevenire cortocircuiti.
Collegare all'alimentazione commutabile
ON-OFF. Non collegare a un'alimentazione
permanente.
Fusibile (2A)
Telecamera
Collegare all'ingresso video della telecamera per retromarcia o
all'ingresso video esterno del monitor video.
Alimentazione accessoria
(ACC)
Collegamenti di base
Lunghezza cavo telecamera: 75cm
Uscita video
