KW-AV61BT
KW-AV51
*
2
*
2
1
2
3
4
5
6
7
8
3
1
*
1
2
4
接線前：仔細檢查汽車內的線路。不正確的接線會導致本機嚴重損壞。
配線束的導線和車身的連接器的導線在顏色上可能有所不同。

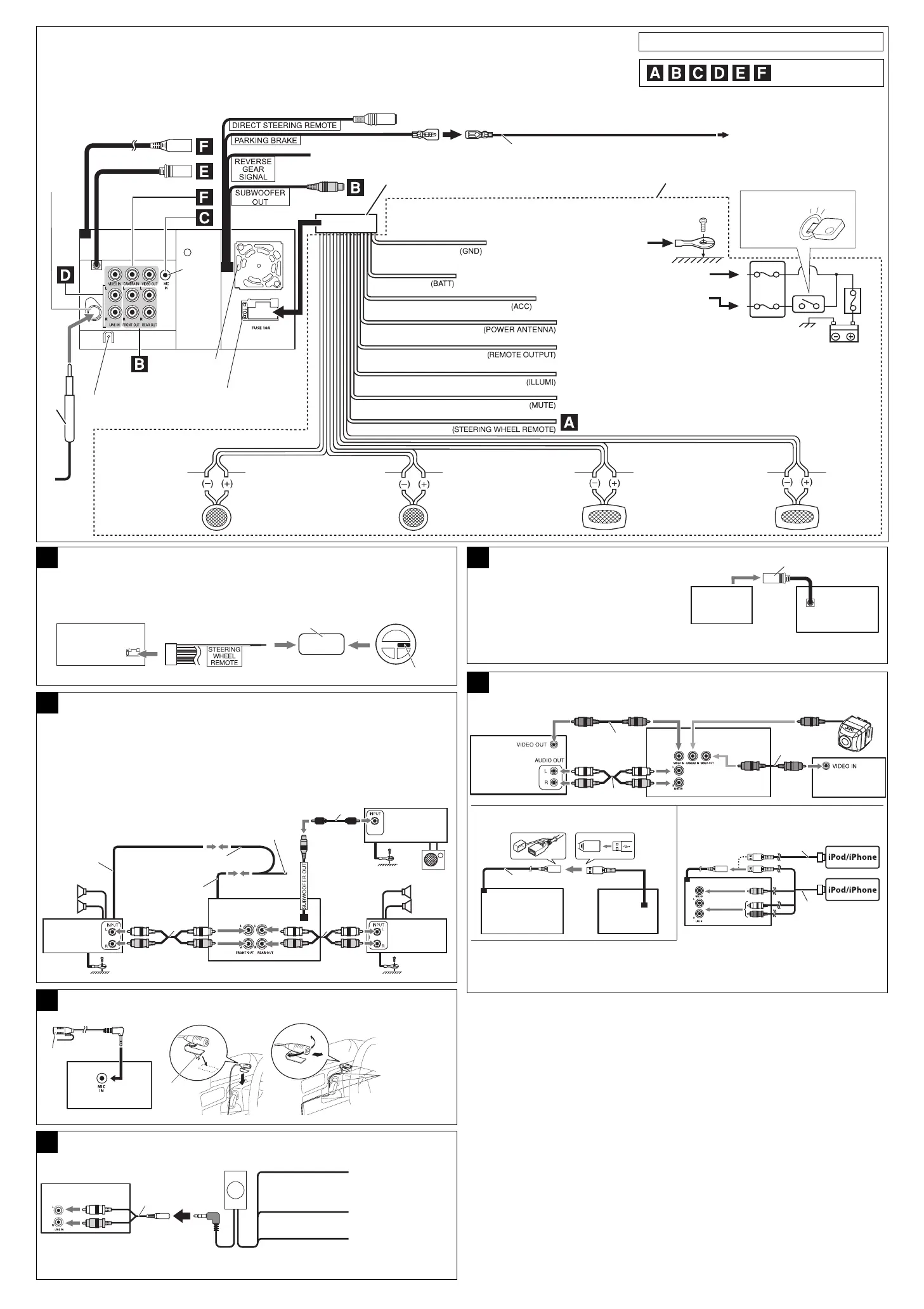

1 依照下圖所示之次序連接配線束的顏色導線。
2 將天線的電線連接起來。
3 最後，把配線束的插頭插在本機上。
參閱以下的每個圖表。
黑色
黃色 *
3
紅色
橙色帶有白色條紋
褐色
藍色帶有白色條紋
藍色
接至 OE 遙控轉換器 *
4
接至金屬體或汽車底盤
接至保險絲單元內的帶電端子，保險絲單元與車裝電池
相連接（用於旁路點火開關）（恆定 12 V）
接至保險絲單元內的附屬端子
接至汽車車燈控制開關
連接藍牙轉換器（僅對應 KW-AV51）
接至自動天線（若有裝設）（最大 250 mA）
接至其他裝置上的遙控導線（最大 200 mA）
延長線（附帶）
白色帶有黑色條紋
白色 灰色帶有黑色條紋 灰色 綠色帶有黑色條紋
綠色
紫色帶有黑色條紋
紫色
左揚聲器
（前置）
右揚聲器
（前置）
左揚聲器
（後置）
右揚聲器
（後置）
10 A 保險絲
風扇
本機後背接地端子
天線端子
連接至方向盤遙控器
若汽車配備了方向盤遙控器，可以用遙控器操作本機。對應連接，需要和汽車配套的專用遙控
轉換器（另購）。關於詳情，請與銷售本機的汽車音響分銷商聯系。
A
OE 遙控轉換器 *
2
*
5
方向盤遙控器（汽車上配備）
*
6
*
6
*
6
*
7
*
7
*
7
連接外接功率放大器和重低音揚聲器
您可以連接功率放大器以提昇尊車的音響系統。
• 將遙控導線（藍色帶有白色條紋）和其他裝置上的遙控導線連接起來，以便可以從本機進行
遙控。
• 將揚聲器和本機拔開，再接上功率放大器。將本機的揚聲器接線放置不用。
• 您可以關閉內建功率放大器，將聲音信號僅傳送到外接功率放大器，從而得到清晰的音質，
並防止本機內部積聚熱量。
參閱使用說明書的第 43 頁。
B
重低音揚聲器
JVC 功率
放大器
JVC 功率
放大器
JVC 功率
放大器
遙控導線
*
2
後置
揚聲器
前置
揚聲器
接至其他裝置上的遙控導線
遙控導線（藍色
帶有白色條紋）
Y-型連接導線
*
2
*
8
*
6
*
8
連接外接裝置
F
攝錄相機等
外接
顯示器
KV-CM10 / KV-CM20 *
2
*
9
後視攝影機
USB 裝置
USB 電纜（大約 1 m）
USB 裝置
連接 iPod 或 iPhone
KS-U30
（另購）
USB 2.0 電纜（iPod/iPhone 的附件）
• 想要觀看視訊，使用 JVC KS-U30 *
10
（另購）連接 iPod/iPhone，否則，視訊不會在螢幕上顯
示。
• 想要聆聽音樂，使用 USB 2.0 電纜（iPod/iPhone 的附件）連接 iPod/iPhone。
*
1
僅對應 KW-AV61BT。
*
2
不隨本機提供。
*
3
本機未安裝時，進行工作狀況檢查之前，必須把這導線接上，否則不能開啟電源。切勿將導線直接連接
至電池。
*
4
切勿將導線連接至除 OE 遙控轉換器以外的任何裝置。這可能會引起故障。
*
5
更改 OE 遙控轉換器的接線，將其連接至方向盤遙控導線。
*
6
聲音導線（不隨本機提供）。
*
7
將地線與金屬車體或者汽車底盤緊密連接，連接處應該沒有被油漆覆蓋（如果已塗上油漆，在連接電線
前，將油漆刮去）。如果不這樣做，可能會損壞本機。
*
8
影像線（不隨本機提供）。
*
9
KV-CM10 / KV-CM20 在某些地區不銷售。關於詳情，請與 JVC 汽車音響分銷商聯系。
*
10
使用電纜時，您需要在本機上切換設定（參閱使用說明書的第 25 頁）。
連接外接導航裝置
E
將外接導航裝置連接至 RGB 輸入端子。
觸摸屏上檢測到的方位訊息和導航裝置中的圖像
信號從該端子進行傳輸。
關於詳情，參閱外接導航裝置的使用手冊。
• 請洽詢分銷商關於相容導航裝置的訊息。
• JVC 不保證接上 RGB 輸入端子的外接裝置是否
能正常操作。
外接導航
裝置 *
2
RGB 輸入端子
保險絲單元
所有型號的端子和電纜在圖中顯示，用作解釋說明。
點火開關
（參閱第 3 頁）
接至手煞車（參閱第 3 頁）
連接麥克風（僅對應 KW-AV61BT）
C
如需要，使用固定
線箍（另購）固定
麥克風導線。
麥克風
1
2
3
D
連接藍牙轉換器（僅對應 KW-AV51）
接至附帶配線束的褐色
導線 7
接至附帶配線束的藍色帶
有白色條紋的導線 5
接地
藍色帶有白色條紋
黑色
褐色
KS-BTA100
*2
參閱使用說明書的第 58 頁。
膠帶
不用
淺藍色帶有黃色條紋
KW-AV61BT
KW-AV51
KW-AV61BT/KW-AV51
KW-AV51
KW-AV61BT
KW-AV61BT
KW-AV51
KW-AV61BT
KW-AV51
KW-AV61BT/KW-AV51
*
6
淺綠色
3-4_KWAV61BT[U].indd 43-4_KWAV61BT[U].indd 4 2012-10-30 13:33:172012-10-30 13:33:17
