Installeren van het toestel (zonder bevestigingshuls)
1 Verwijder de bevestigingshuls en sierplaat van het toestel.
2 Breng de gaten in het apparaat (beide kanten) in lijn met de
bevestigingsbeugel van de auto en zet het apparaat met schroeven
(bijgeleverd) vast.
Gebruik alleen de gespecificeerde
schroeven. Het gebruik van verkeerde
schroeven kan het toestel beschadigen.
Onderdelenlijst (bijgeleverd)
(A) Sierplaat (×1)
(B) Bevestigingshuls (×1)
(C) Bedradingsbundel (×1)
(D) Verwijdersleutel (×2)
(E) Schroef met platte kop, M5 × 8 mm (×8)
(F) Ronde kopschroef, M5 × 8 mm (×8)

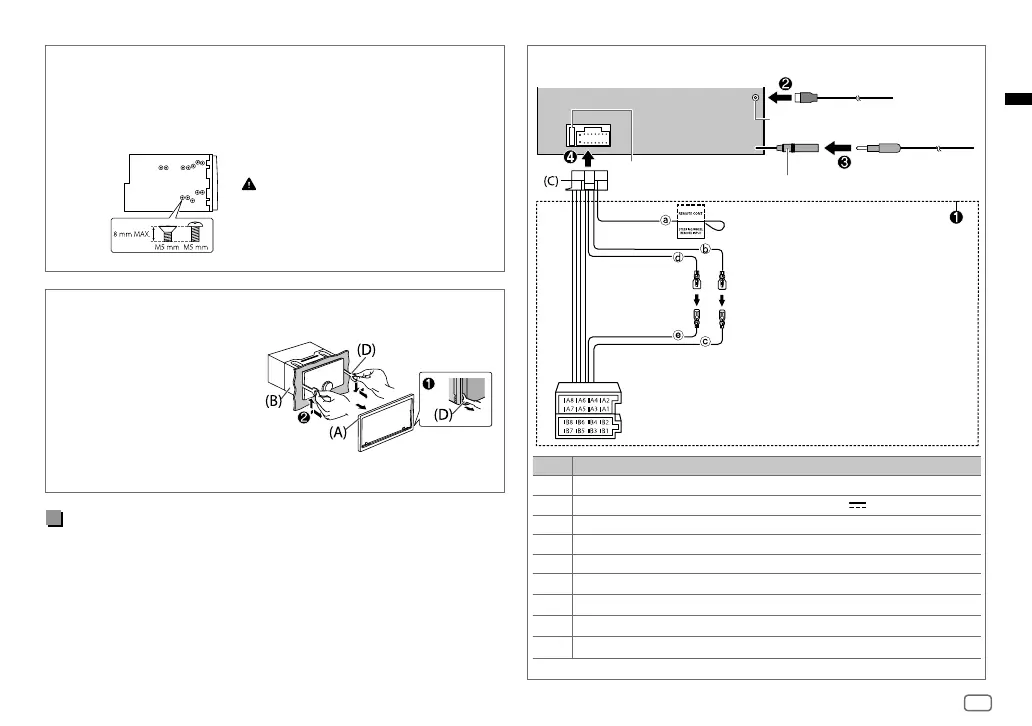

Verbinden van draden
Pen Kleur en functie
A4 Geel : Accu
A5 Blauw/wit : Stroomregeling (12V
350mA)
A6 Oranje/wit : Autoverlichtingsschakelaar
A7 Rood : Contact (ACC)
A8 Zwart : Massaverbinding
B1, B2
Paars
] , Paars/zwart [
: Achterluidspreker (rechts)
B3, B4
Grijs
] , Grijs/zwart [
: Voorluidspreker (rechts)
B5, B6
Wit
] , Wit/zwart [
: Voorluidspreker (links)
B7, B8
Groen
] , Groen/zwart [
: Achterluidspreker (links)
Antenne-aansluiting
Zekering (10 A)
a Lichtblauw/geel: Naar de stuur-
afstandsbedieningsadapter
b Geel: Accukabel
c Geel: A4
d Rood: Ontstekingskabel
e Rood: A7
ISO-stekkers
DAB-antenneaansluiting (SMB-stekker)
Verwijderen van het toestel
1 Haak de aanslagpen op de
verwijdersleutels in de gaten
aan beide kanten van de
sierplaat en trek naar u toe.
2 Steek de verwijdersleutels
diep in de uitsparingen aan
iedere kant en volg dan
de pijlaanduidingen zoals
hieronder afgebeeld.
