Installazione e collegamenti
Questa sezione è destinata agli installatori.
Per motivi di sicurezza si raccomanda di affidare l’installazione e i collegamenti elettrici a un tecnico
professionista. Rivolgersi al proprio rivenditore.
AVVERTENZA
• Questo apparecchio è installabile esclusivamente nei veicoli provvisti di alimentazione da 12 V CC con messa a
terra sul negativo.
• Prima d’installarlo e di eseguire i collegamenti elettrici scollegare il cavo negativo della batteria.
• Per evitare la formazione di cortocircuiti non collegare il cavo della batteria (giallo) né il cavo di accensione del
motore (rosso) al telaio del veicolo né al cavo di messa a terra (nero).
• Per prevenire i cortocircuiti:
– Avvolgere con del nastro adesivo i cavi non collegati.
– Al termine dell’installazione si deve nuovamente collegare l’unità a massa attraverso la carrozzeria della
vettura.
– Fissare in posizione tutti i cavi con apposite fascette e avvolgere con del nastro adesivo quelli che possono
andare a contatto con parti metalliche.
ATTENZIONE
• Installare l’unità nella console del veicolo. Non toccarne le parti metalliche durante e subito dopo l’uso. Parti
metalliche come il dissipatore di calore e l’involucro infatti si riscaldano molto.
• Non collegare i cavi
dei diffusori al telaio del veicolo, al cavo di messa a terra (nero) né in parallelo.
• Collegare diffusori di potenza massima superiore a 50 W. Se la potenza è inferiore a 50 W, per non danneggiarli è
necessario cambiare l’impostazione
[AMPGAIN]
.
• Installare l’apparecchio a un angolo inferiore a 30º.
• Se il fascio di cavi preassemblati del veicolo non dispone del connettore di accensione, collegare il cavo di
accensione (rosso) alla presa nella scatola dei fusibili del veicolo stesso che fornisce 12 V CC e viene alimentata e
disalimentata dalla chiave di accensione.
• Tenere tutti i cavi lontani dalle parti metalliche che dissipano calore.
• Dopo aver installato l’unità, controllare che le luci dei freni, i lampeggianti, i tergicristalli ecc. del veicolo
funzionino correttamente.
• Se il fusibile brucia assicurarsi innanzitutto che i cavi non siano a contatto con il telaio del veicolo e quindi
sostituirlo con uno nuovo dalle medesime caratteristiche elettriche.
Procedura di base
1 Sfilare la chiave di accensione e scollegare la presa della batteria del
veicolo.
2 Collegare correttamente i cavi elettrici. Vedere la sezione “Collegamento
dei cavi” a pagina3.
3 Installare l’unità nell’automobile. Vedere la sezione “Installazione
dell’apparecchio (nel cruscotto)”.
4 Ricollegare il cavo della batteria del veicolo.
5 Premere SOURCE B per accendere l’impianto.
6 Resettare l’unità. Vedere la sezione “Come resettare” a pagina4.

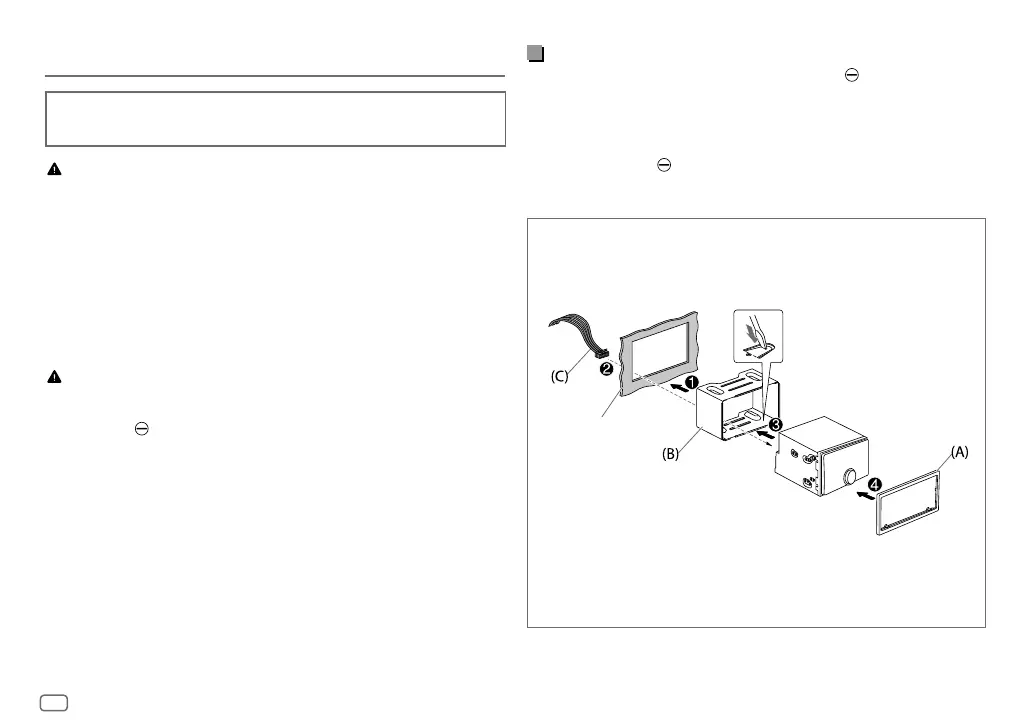

Installazione dell’apparecchio (nel cruscotto)
Piegare le linguette necessarie per
mantenere la custodia nella posizione
corretta.
Cruscotto del veicolo
