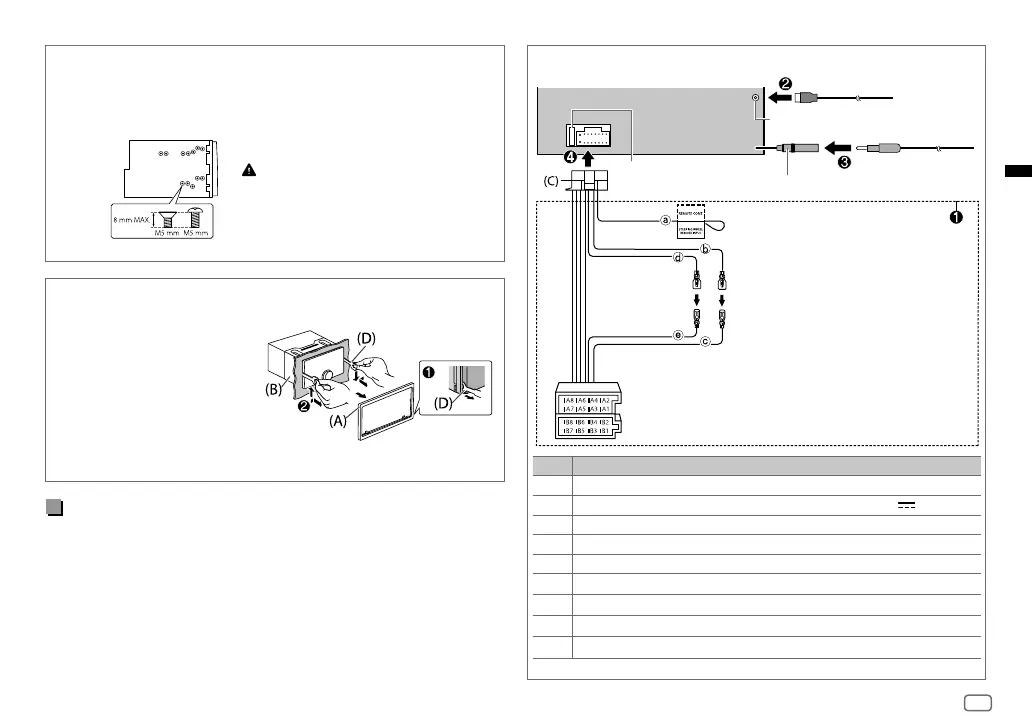

Installation de l’appareil (sans le manchon de montage)
1 Retirez le manchon de montage et la plaque de garniture de l’appareil.
2 Alignez les entailles de l’appareil (des deux côtés) avec le support de
montage du véhicule et fixez l’appareil avec les vis (fourni).
N’utiliser que les vis spécifiés.
L’utilisation de vis incorrects peut
endommager l’appareil.
Liste de pièces (fourni)
(A) Plaque d’assemblage (×1)
(B) Manchon de montage (×1)
(C) Faisceau de fils (×1)
(D) Clé d’extraction (×2)
(E) Vis à tête plate, M5 × 8 mm (×8)
(F) Vis à tête ronde, M5 × 8 mm (×8)
Connexions
Broche Couleur et fonction
A4 Jaune : Pile
A5 Bleu/blanc : Commande d’alimentation (12V
350mA)
A6 Orange/blanc : Commutateur d’éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1, B2
Violet
]
, Violet/noir
[
: Enceinte arrière (droite)
B3, B4
Gris
]
, Gris/noir
[
: Enceinte avant (droite)
B5, B6
Blanc
]
, Blanc/noir
[
: Enceinte avant (gauche)
B7, B8
Vert
]
, Vert/noir
[
: Enceinte arrière (gauche)
Borne de l’antenne
Fusible (10 A)
a Bleu clair/jaune: À l’adaptateur de
télécommande volant
b Jaune: Câble de batterie
c Jaune: A4
d Rouge: Câble d’allumage
e Rouge: A7
Connecteurs ISO
Prise d’antenne DAB (connecteur SMB)
Retrait de l’appareil
1 Insérez le loquet des clés
d’extraction dans les trous
de chaque côté de la plaque
d’assemblage, puis tirez vers
l’extérieur.
2 Insérez les clés d’extraction
profondément dans les fentes
de chaque côté, puis suivez les
flèches indiquées ci-dessous.
