16
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
STEERING
WHEEL
REMOTE
KW-R710 KW-R510

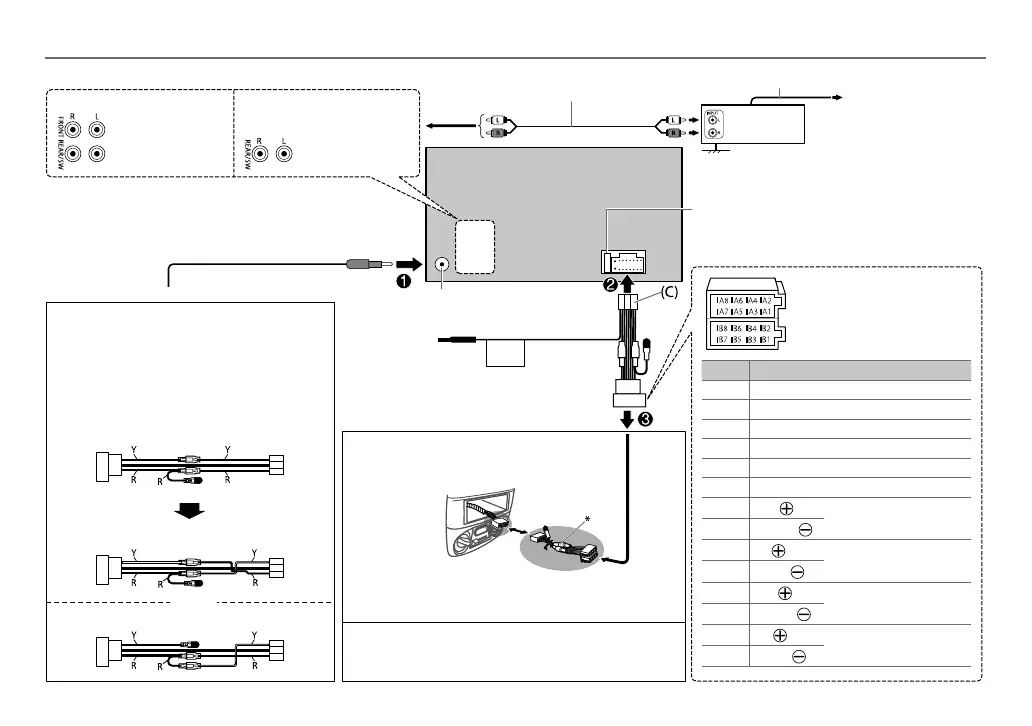

Connexions
Bleu clair/jaune
Cordon de signal
(non fournie)
Fil de télécommande (non fournie)
À l’adaptateur de
télécommande volant
Fusible (10 A)
Le fil bleu/blanc du faisceau de
fils
(C)
Prise d’antenne
JVC Amplificateur
Sortie arrière/caisson de grave
IMPORTANT:
Un faisceau de fils personnalisé (vendu séparément) qui est
adapté à votre voiture est recommandé pour la connexion.
Si votre voiture ne possède pas de prise ISO
(ou)
Connecteur ISO
* Faisceau de fils personnalisé (vendu séparément)
Pour certaines automobiles VW/Audi ou Opel
(Vauxhall)
Vous aurez peut-être besoin de modifier le câblage du cordon
d’alimentation
(C)
fourni comme montré sur l’illustration.
Si l’appareil ne se met pas sous tension avec le câblage modifié 1,
utilisez le câblage modifié 2 à la place.
Y: Jaune R: Rouge
Câblage original
Câblage modifié 1
Câblage modifié 2
Broche
Couleur et fonction
A2 Marron : Sourdine téléphonique
A4 Jaune : Pile
A5 Bleu/Blanc : Commande d’alimentation
A6 Orange/blanc : Éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1
Violet
: Enceinte arrière (droit)
B2
Violet/noir
B3
Gris
: Enceinte avant (droit)
B4
Gris/noir
B5
Blanc
: Enceinte avant (gauche)
B6
Blanc/noir
B7
Vert
: Enceinte arrière (gauche)
B8
Vert/noir
Sortie avant
Sortie arrière/caisson de grave
INSTALLATION / RACCORDEMENT
JS_JVC_KW-R710_E_FR_01.indd 16JS_JVC_KW-R710_E_FR_01.indd 16 5/12/2013 9:22:44 AM5/12/2013 9:22:44 AM
