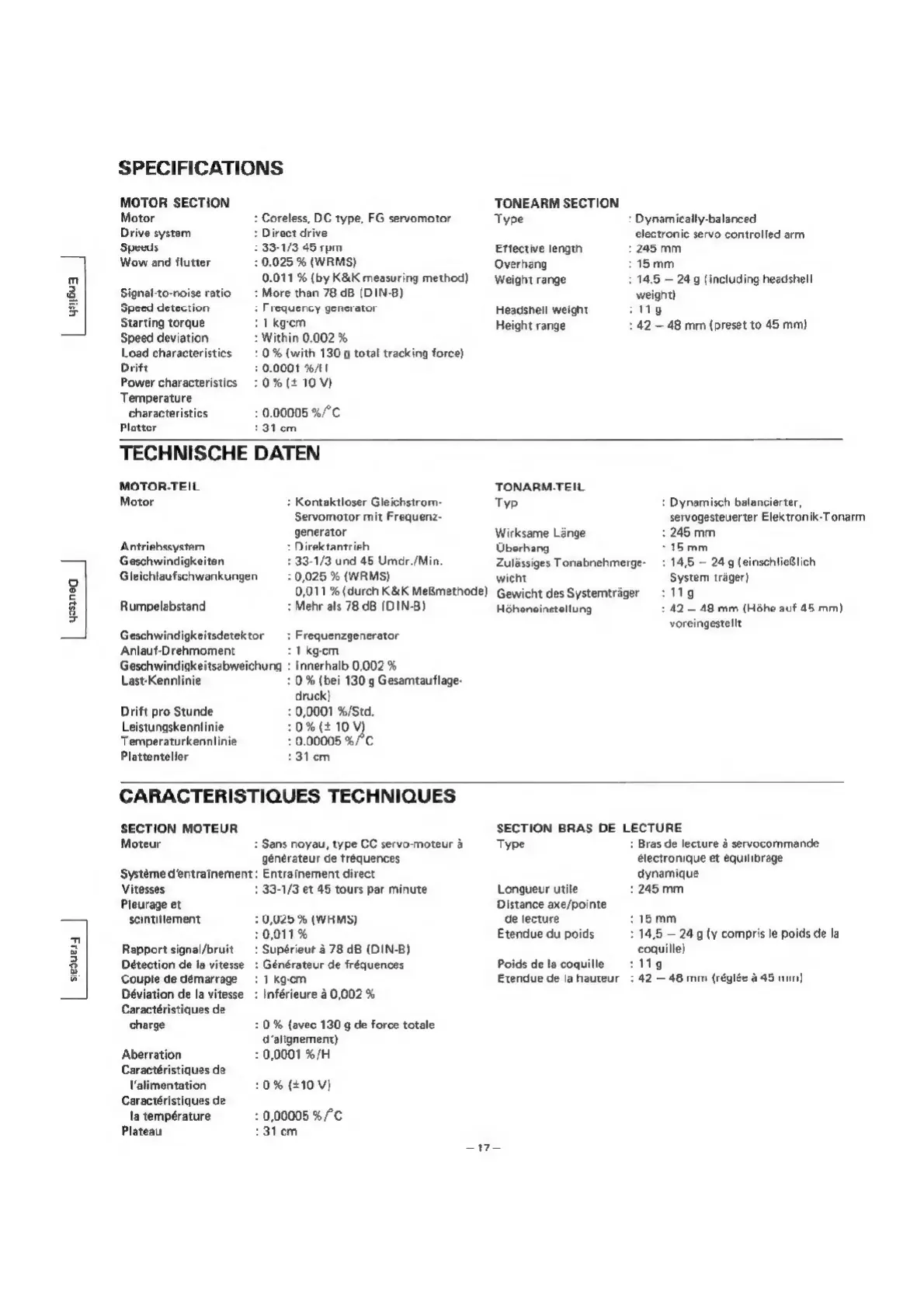

SPECIFICATIONS
MOTOR SECTION
Motor : Coreless, DC type, FG servomotor
Drive system : Direct drive
Speeds 2 33-1/3 45 rpm
Wow and flutter : 0.025 % (WRMS)
0.011 % (by K&K measuring method)
: More than 78 dB (DIN-B)
: Frequency generator
Signal-to-noise ratio
Speed detection
TONEARM SECTION
Type
Effective length
Overhang
Weight range
Heacshell weight
Dynamically-balanced
electronic servo controlled arm
245 mm
15mm
14.5 — 24g (including headshell
weight)
pig
Starting torque 21 kgem Height range : 42 — 48 mm (preset to 45 mm)
Speed deviation : Within 0.002 %
Load characteristics : 0% (with 130 g total tracking force)
Drift + 0.0001 %/I1
Power characteristics: 0 % (+ 10 V)
Temperature
characteristics + 0.00005 %/°C
Plotter 31cm
TECHNISCHE DATEN
MOTOR-TEIL TONARM.TEIL
Motor : Kontaktloser Gleichstrom- Typ : Dynamisch balancierter,
Servomotor mit Frequenz-
generator
: Direktantrieh
:33-1/3 und 45 Umdr./Min.
: 0,025 % (WRMS)
0,011 % (durch K&K MeBmethode)
: Mehr als 78 dB (DIN-B)
Antriehscystam
Geschwindigkeiten
Gleichlaufschwankungen
Rumpelabstand
Geschwindigkeitsdetektor _: Frequenzgenerator
Anlaut-Drehmoment 21 kgem
Geschwindigkeitsabweichung : Innerhalb 0,002 %
Last-Kennlinie +0 % (bei 130 g Gesamtauflage-
druck)
Drift pro Stunde :0,0001 %/Std.
Leistungskennlinie 20% (+ 10V)
Temperaturkennlinie : 0.00005 %,
Plattenteller :31¢em
Wirksame Lange
Uberhang
Zulassiges Tonabnehmerge-
wicht
Gewicht des Systemtrager
Héheneinstollung
servogesteuerter Elektronik-Tonarm
: 245 mm.
15mm
2 14,5 — 24g (einschlieBlich
System trager)
1g
: 42 — 48 mm (Hohe auf 45 mm)
voreingestellt
CARACTERISTIQUES TECHNIQUES
SECTION MOTEUR
Moteur : Sans noyau, type CC servo-moteur &
générateur de tréquences
Systeme d‘entrainement: Entrainement direct
Vitesses 1 33-1/3 et 45 tours par minute
Pleurage et
scintillement 2,025 % (WKMS)
:0,011%
: Supérieur 478 dB (DIN-B)
: Générateur de fréquences
:1kg-em
: Inférieure & 0,002 %
Rapport signal/bruit
Détection de la vitesse
Couple de démarrage
Déviation de la vitesse
Caractéristiques de
charge 20 % (avec 130 g de force totale
dalignement)
Aberration :0,0001 %/H
Caractéristiques de
Valimentation 0% (410 V}
Caractéristiques de
la température + 0,00005 %/°C
Plateau :31em
SECTION BRAS DE LECTURE
Type
Longueur utile
Distance axe/pointe
de lecture
Etendue du poids
Poids de la coquille
Etendue de la hauteur
-17—
: Bras de lecture 4 servocommande
électronique et equilibrage
dynamique
: 245mm
215mm
: 14,5 — 24g (y compris le poids de la
coquille)
11g
242 — 48 mm (réglée 845 on)
