9
Français

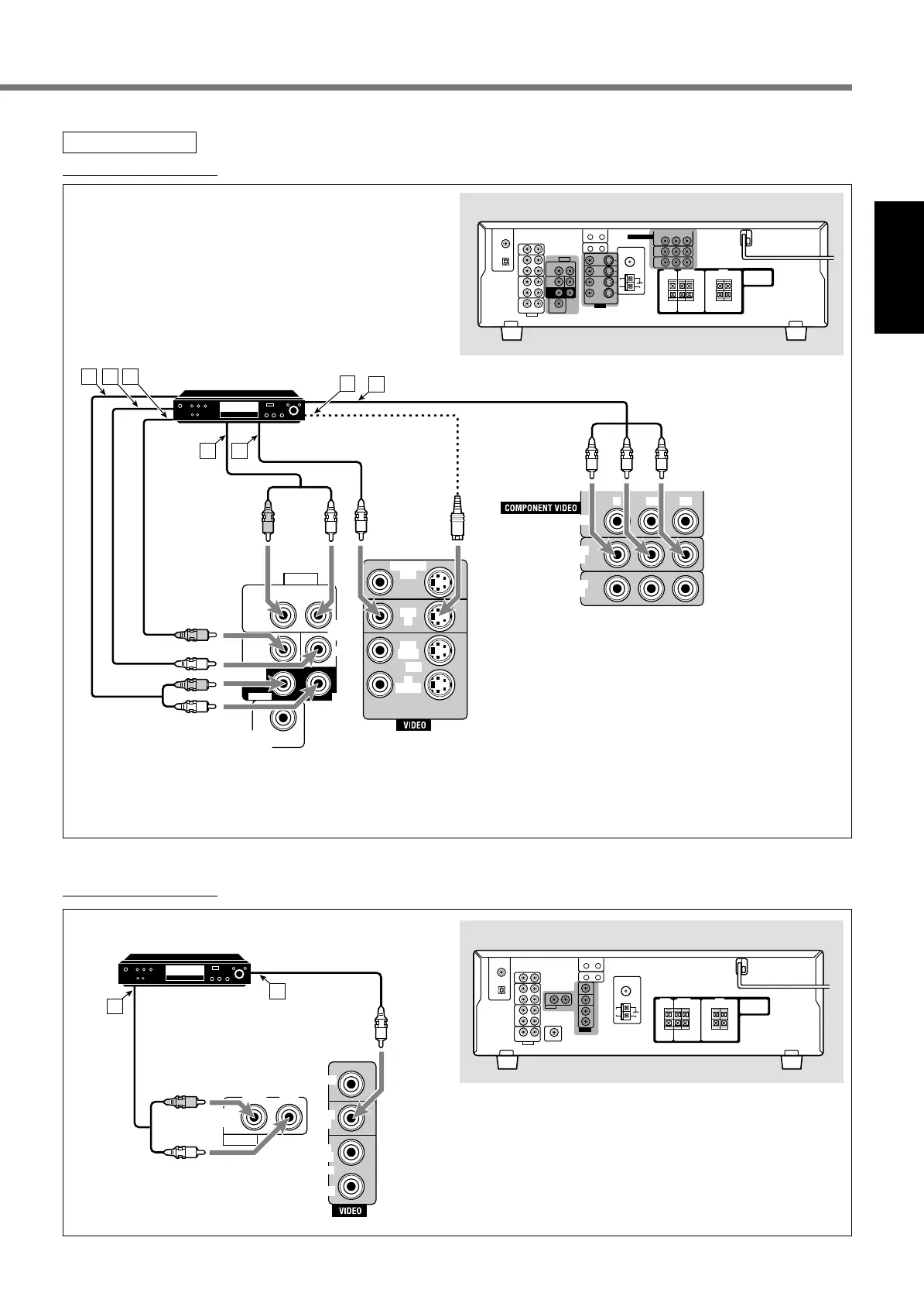

Panneau arrière
Lecteur de DVD
RX-6030VBK/RX-6032VSL
Å À la sortie audio Surround gauche/droite
ı À la sortie audio centrale
Ç À la sortie audio du caisson de grave
Î À la sortie audio avant gauche/droite
‰ À la sortie vidéo composite
Ï À la sortie S-vidéo
Ì À la sortie vidéo en composantes
Å À la sortie audio
ı À la sortie vidéo composite
Pour utiliser un support codé avec Dolby Digital ou DTS
Digital Surround, connecter le lecteur de DVD en utilisant une
des prises DIGITAL IN (voir page 10).
Lecteur de DVD
Lecteur de DVD
RIGHT LEFT
AUDIO
DVD
IN
MONITOR
OUT
DVD
IN
OUT
(REC)
VCR
IN
(PLAY)
DVD
B
A
R
L
RX-5030VBK/RX-5032VSL
AM
LOOP
AM
EXT
ANTENNA
COAXIAL
FM 75
SUBWOOFER
OUT
DVD
IN
RIGHT LEFT
FRONT
SUB
WOOFER
CENTER
AUDIO
RIGHT
SURR
(REAR)
LEFT
VIDEO S-VIDEO
YP
B
P
R
DVD
IN
MONITOR OUT
VCR
IN
MONITOR
OUT
DVD
IN
OUT
(REC)
VCR
IN
(PLAY)
DVD
F
G
ED
A B C
Panneau arrière
• Pour utiliser un support codé avec Dolby Digital ou
DTS Digital Surround, connecter le lecteur de DVD en
utilisant une des prises DIGITAL IN (voir page 10).
• Quand vous connectez un lecteur de DVD par ses
prises stéréo, connecter avec Î.
• Quand vous connectez un lecteur de DVD par ses
prises analogiques discrètes (reproduction à 5,1
canaux), connecter avec Å à Î (voir “Utilisation du
mode de lecture DVD MULTI” à la page 28).
