Svenska
Främre panelen
Teckenfönster
Bakpanel
RX-E5S/RX-E51B
Mer information finns på de sidor som anges inom parentes.
HOME CINEMA CONTROL CENTER
TV DIRECT ADJUSTSETTING SURROUND
DVR/DVD VCR VIDEO TV AMFM
SET / TUNER PRESET
SOURCE
SELECTOR
/ MULTI JOG
MASTER
VOLUME
STANDBY / ON
PHONES
1
w
2
3 64 5
q7 8 9 p
EQ
LPCM L
LS SB RS
S . WFR
PL
NEO : 6
DSP 3D
LFE
CR
DOLBY D
DTS AAC
96 / 24
AUTO SR
C.TONE VIRTUAL SB AUDIO P. BASS TA NEWS INFO RDS TUNED ST SLEEP
AUTO MUTING AUTO MODE
ATT
HP
MHz
kHz
1 2
3 5
6
7
8
0
9
-=
&
$
@
#
!
~
%
^
4
VCR
TV
SUBWOOFER
OUT
2(VIDEO) 1(DVR/DVD)
DIGITAL IN
CENTER SURROUND
SPEAKERS
LEFTRIGHT LEFTRIGHT
FRONT
CAUTION: SPEAKER
IMPEDANCE 6
~
16
DVR/DVD
ANTENNA
Y
AUDIO
VIDEO
P
B
P
R
VIDEO IN
DVR/DVD
IN
VIDEO
IN
MONITOR
OUT
RIGHT LEFT
COMPONENT
AV IN/OUT
COAXIAL
AM LOOP
FM 75
AM EXT
VIDEO
8
32 41 5 6
7
Mottagaren har en inbyggd kylfläkt som fungerar när
mottagaren är igång. Kontrollera att det finns tillräckligt
med ventilation för att uppnå ordentlig nedkylning.
6 DIGITAL IN-terminaler (11)
Koaxial: 1(DVR/DVD)
Optisk: 2(VIDEO)
7 SUBWOOFER OUT-jack (7)
8 SPEAKERS-terminaler (7)
FRONT, CENTER, SURROUND

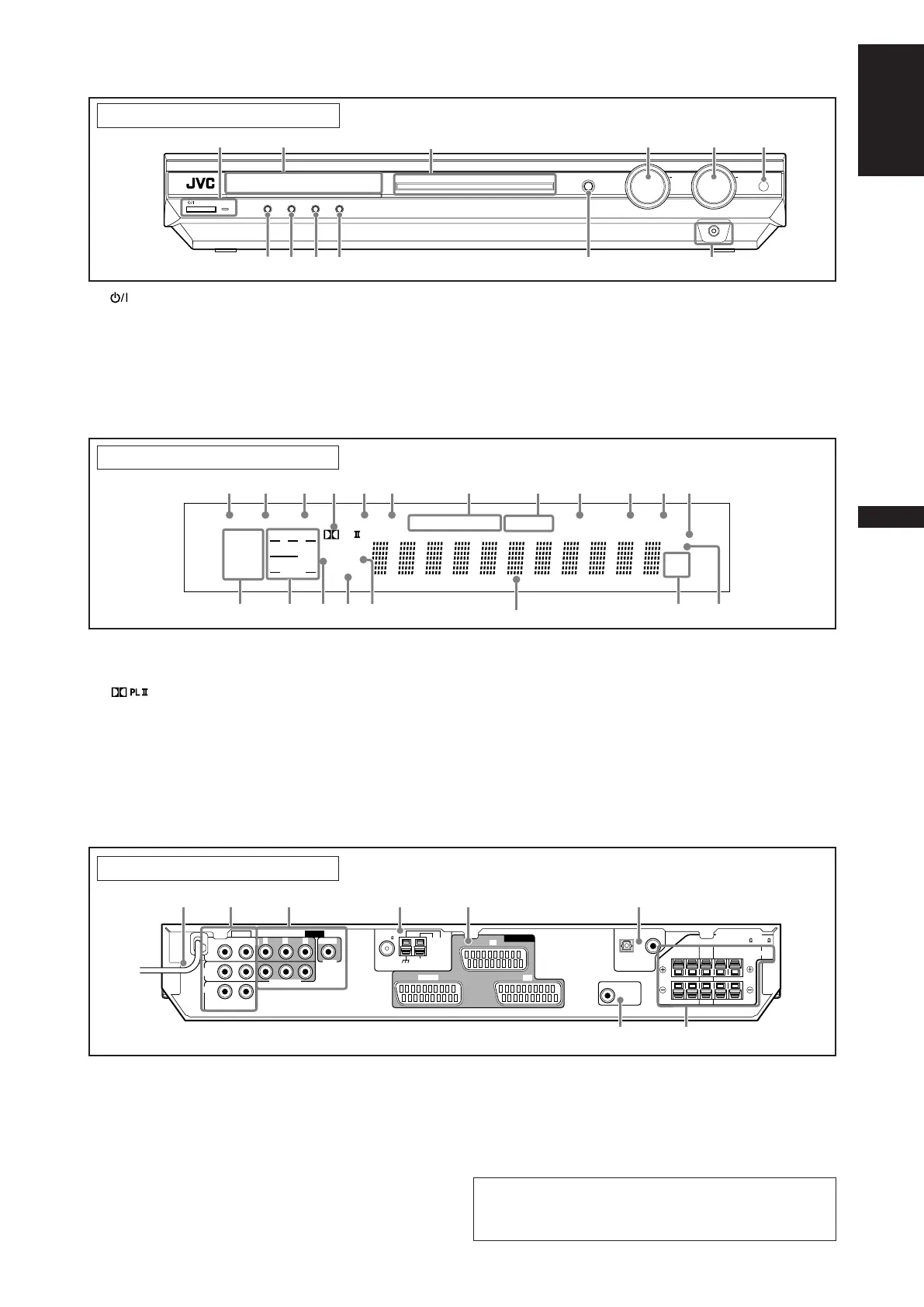

Komponentidentifiering
1 STANDBY/ON-knapp och standby-lampa (12)
2 Teckenfönster (se nedan)
3 Lampor för källa
DVR/DVD, VCR, VIDEO, TV, FM, AM
4 • SOURCE SELECTOR (12)
• MULTI JOG (18, 22, 26, 35)
5 MASTER VOLUME-kontroll (13)
6 Fjärrsensor (5)
7 TV DIRECT-knapp (14)
8 SETTING-knapp (18)
9 ADJUST-knapp (22)
p SURROUND-knapp (35)
q • SET-knapp (18, 22)
• TUNER PRESET-knapp (26)
w PHONES-uttag (13)
1 EQ-indikator (24)
2 C.TONE-indikator (23)
3 VIRTUAL SB-indikator (20, 31, 32)
4 -indikator (31)
5 AUDIO P. (ljudläge)-indikator (14)
6 BASS-indikator (24)
7 RDS funktionsindikatorer (27, 30)
TA, NEWS, INFO, RDS
8 Radions funktionsindikatorer (25)
TUNED, ST (stereo)
9 AUTO MUTING-indikator (26)
0 SLEEP-indikator (15)
- AUTO MODE-indikator (21)
= ATT (dämpnings)-indikator (24)
~ Indikatorer för digitalt signalformat (13)
LPCM (Linjär PCM), DOLBY D (Dolby Digital), DTS, 96/24
! Signal- och högtalarindikatorer (15)
@ DSP-indikator (32, 33)
# AUTO SR (surround)-indikator (21)
$ 3D-indikator (32, 33)
% Huvudteckenfönster
^ Indikatorer för frekvensenheter
MHz (för FM), kHz (för AM)
& HP (hörlurar)-indikator (13, 32, 33)
1 Strömsladd (11)
2 AUDIO-jack (9, 10)
MONITOR OUT, DVR/DVD IN, VIDEO IN
3 VIDEO-jack (9, 10)
COMPONENT (Y, PB, PR): MONITOR OUT, DVR/DVD IN
VIDEO (sammansatt video): VIDEO IN
4 ANTENNA (antenn)-terminaler (6)
5 AV IN/OUT-terminaler (8, 10)
TV, DVR/DVD, VCR
