AM (MB) -rammeantenne
samles ved at trykke fligene
på rammen ned i rillerne i
foden.

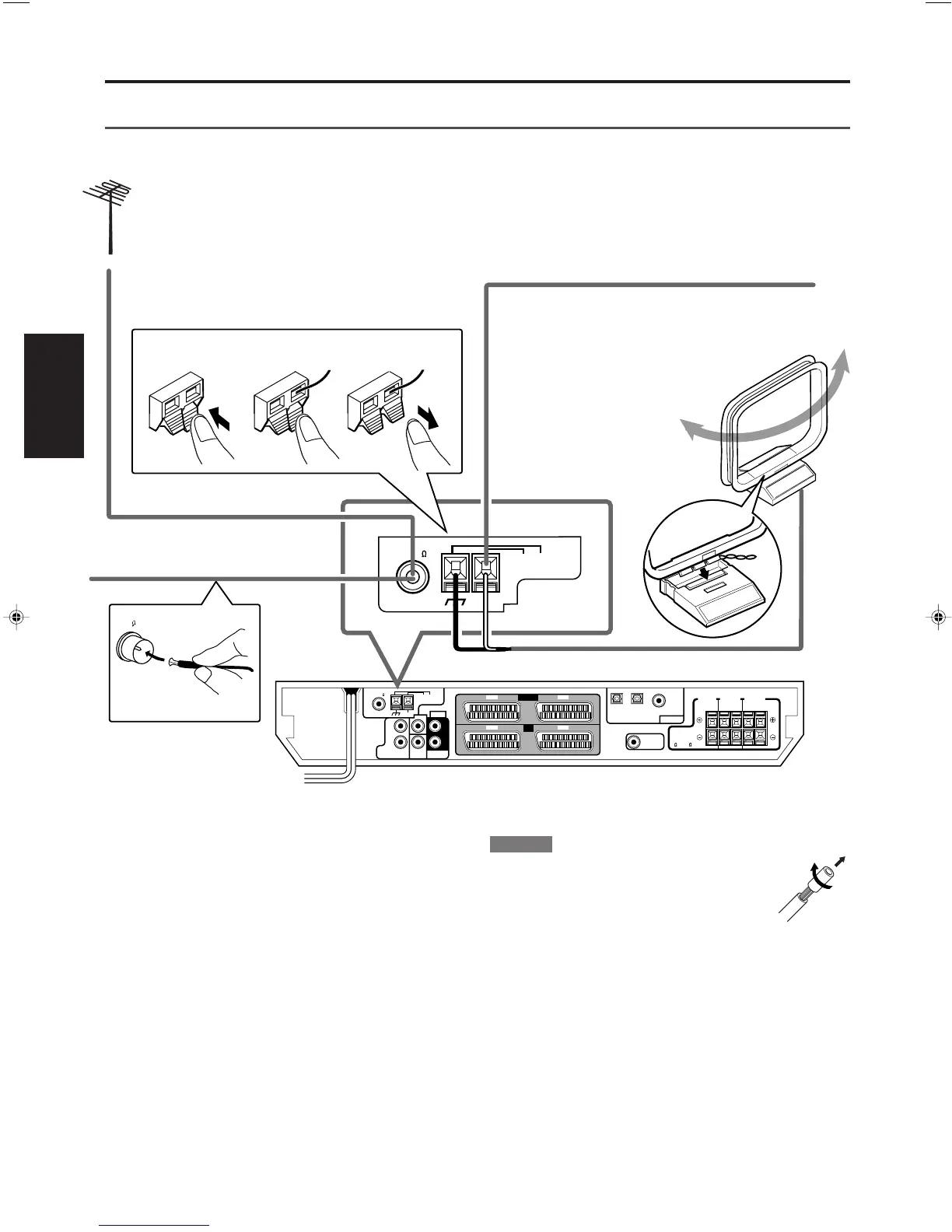

Tilslutning af FM- og AM (MB) -antennerne
AM (MB) -
rammeantenne
(medfølger)
Hvis AM (MB) -modtagelsen er dårlig, skal der sluttes en
enkelt vinylbeklædt tråd (medfølger ikke).
Tilslutning af AM (MB) -antenne
Den medfølgende AM (MB) -rammeantenne tilsluttes bøsningerne
mærket AM LOOP.
Forbind det hvide kabel til AM EXT-terminalen og det sorte kabel til
H-terminalen.
Drej rammen indtil du opnår den bedst mulige modtagelse.
• Hvis modtagelsen er dårlig, skal der sluttes en enkelt vinylbeklædt
tråd (medfølger ikke) til bøsningen mærket “AM EXT”. Lad AM (MB)
-rammeantennen forblive tilsluttet.
Tilslutning af FM-antenne
Den medfølgende FM-antenne tilsluttes bøsningen mærket
FM 75 Ω COAXIAL som en midlertidig løsning.
Tr æk FM-antennen helt ud i vandret plan.
• Hvis modtagelsen er dårlig, tilsluttes en udendørs FM-antenne
(medfølger ikke). Før der tilsluttes et 75 Ω koaksialt kabel med stik
(IEC eller DIN45325), afmonteres den medfølgende FM-antenne.
COAXIAL
AM LOOP
ANTENNA
DVD
IN
AUDIO
L
R
L
R
FM 75
AM EXT
CENTER
FRONT
AV IN / OUT
AV IN
SUBWOOFER
OUT
DIGITAL IN
DIGITAL 3
(TV)
DIGITAL 2
(STB)
DIGITAL 1
(DVD)
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT RIGHT LEFT
FRONT
SPEAKERS
SUB
WOOFER
SURR
(REAR)
CAUTION:
SPEAKER
IMPEDANCE
8
~
16
DVD STB
VCR
TV
FM 75
COAXIAL
COAXIAL
AM LOOP
ANTENNA
FM 75
AM EXT
RX-ES1SL
132
Hvis FM-modtagelsen er dårlig, skal
der tilsluttes en udendørs FM-
antenne (medfølger ikke).
FM-antenne (medfølger)
Sådan kommer du i gang
BEMÆRK
• Hvis AM (MB) -rammeantenneledningen er
vinylbeklædt, skal vinylen fjernes, samtidig med at
den snos (se illustrationen til højre).
• Antennelederne må ikke komme i berøring med
andre tilslutningsbøsninger, tilslutningsledninger eller
netledningen, da man derved risikerer at
modtagelsen bliver dårlig.
