JVC TH-A75R User Manual

7
Português
TV
Vermelho
Azul
Verde
Ligações
• Não ligue o cabo de corrente CA antes de ter efectuado todas as outras ligações.
• Uma vez que componentes diferentes muitas vezes têm nomes de terminal diferentes, leia cuidadosamente as instruções
fornecidas com o componente que vai ligar.
Para conectar uma televisão
Para visualizar imagens e visualizações no écran, ligue uma TV à unidade central.
• Para conectar uma televisão, através de um VCR, ou a uma TV com um VCR incorporado, poderá resultar numa imagem
distorcida.
• Terá de seleccionar “MONITOR TYPE” no menu PICTURE correctament, de acordo com a relação entre os eixos da sua TV.
Consulte a página 53.
7 Seleccionar o sistema de cor
A unidade central é compatível com os sistemas PAL e NTSC. Regule o interruptor VIDEO OUT
SELECT no painel de trás. No modo em espera (standby) para condizer com o sistema de cor da
sua TV. Certifique-se que o sistema de cor da etiqueta na embalagem de um DVD, VCD, ou disco
SVCD condiz com a sua TV.
• Se utiliza uma TV de multi sistema, regulando “MONITOR TYPE” no menu PICTURE para uma
opção “MULTI” apropriada, o sistema produz um sinal de vídeo pelo mesmo formato gravado no
disco (i.e. se puder passar um disco NTSC, o sistema produz um sinal través do formato NTSC)
independentemente da regulação do interruptor de VIDEO OUT SELECT. Consulte a página 53.

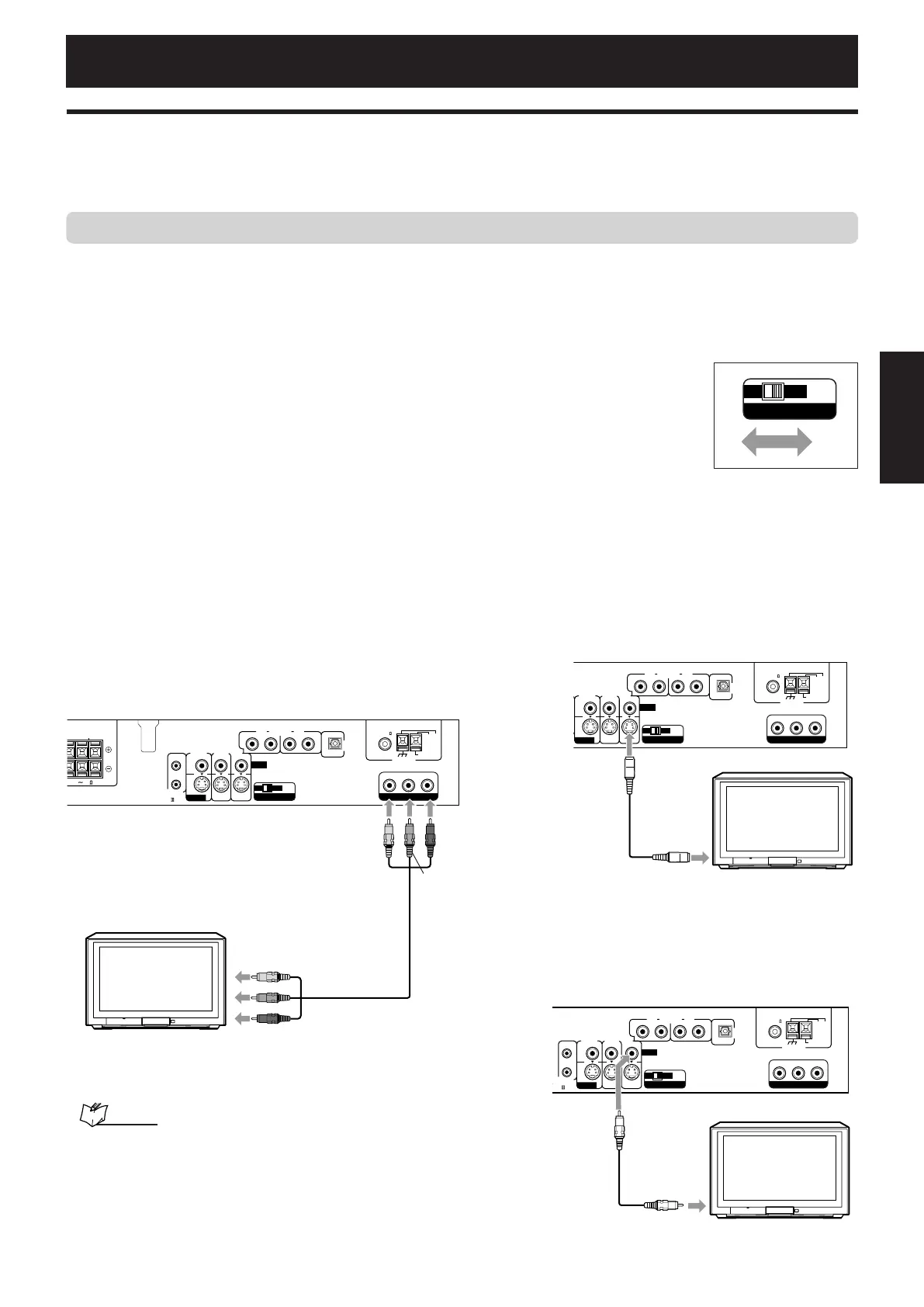

7 Para conectar uma televisão
Para conectar uma televisão, utilize um dos recursos a seguir.
• É possível obter melhor qualidade de imagem na seguinte ordem—Vídeo componente > S-vídeo > Vídeo composto.
Começar
• Por meio das tomadas de vídeo componente
• Conecte corretamente “Y” com “Y”, “PB” com “PB” e “PR”
com “P
R”.
• Se a sua televisão for compatível com a entrada de
vídeo progressivo, você poderá apreciar uma imagem
de alta qualidade ativando o modo de varredura
progressiva. Consulte a página 19.
Cabo de vídeo
componente
(não fornecido)
• Por meio das tomadas de S-vídeo
Coincida a
marca ∞ do
plugue com a
marca igual na
unidade central.
Para a entrada
de S-vídeo
• Por meio das tomadas de vídeo composto
Cabo de vídeo
composto
(fornecido)
Para a entrada de vídeo composto
TV
NOTAS:
• Se as tomadas de entrada de vídeo componente de sua televisão
forem do tipo BNC, utilize um adaptador de plugue para converter
os plugues de pinos em plugues BNC (não fornecidos).
• Depois de conectar a televisão, selecione o tipo de tomada de
saída de vídeo em que você assiste a reprodução de DVD
(consulte a página 25).
TV
Para a entrada do
componente
O
UND SPEAKERS SURROUND BACK
VCR DBS
COAXIAL
AM LOOP
(
DBS
)
GHT LEFT SPEAKER
VCR IN
AV COMPU
LINK-
S-VIDEO
DIGITAL IN
ANTENNA
DBS IN OUT
AUDIO IN
VIDEO
RL RL
C
E 4 16
FM 75
AM EXT
VIDEO OUT SELECT
COMPONENT VIDEO OUT
PAL
NTSC
Y
P
B P R
VIDEO OUT SELECT
COMPONENT VIDEO OUT
PAL
NTSC
Y
P
B P R
VCR DBS
COAXIAL
AM LOOP
(DBS)
VCR IN
S-VIDEO
DIGITAL IN
ANTENNA
DBS IN OUT
AUDIO IN
VIDEO
RL RL
FM 75
AM EXT
Cabo de S-
vídeo (não
fornecido)
VCR DBS
COAXIAL
AM LOOP
(
DBS
)
VCR IN
A
V COMPU
I
NK-
S-VIDEO
DIGITAL IN
ANTENNA
DBS IN OUT
AUDIO IN
VIDEO
RL RL
FM 75
AM EXT
VIDEO OUT SELECT
COMPONENT VIDEO OUT
PAL
NTSC
Y
P
B P R
VIDEO OUT SELECT
PAL
NTSC
PR01-15.TH-A75[UW]f.pm6 12/3/03, 2:28 PM7
