7
Português
Primeiros passos
MIN
MAX
Subwoofer
RX-ES1SL
XV-NK58SL
Caixa acústica
central
Caixa acústica
esquerda dianteira
Caixa acústica de
surround esquerda
Caixa acústica
direita dianteira
Caixa acústica de
surround direita
Conexão do subwoofer

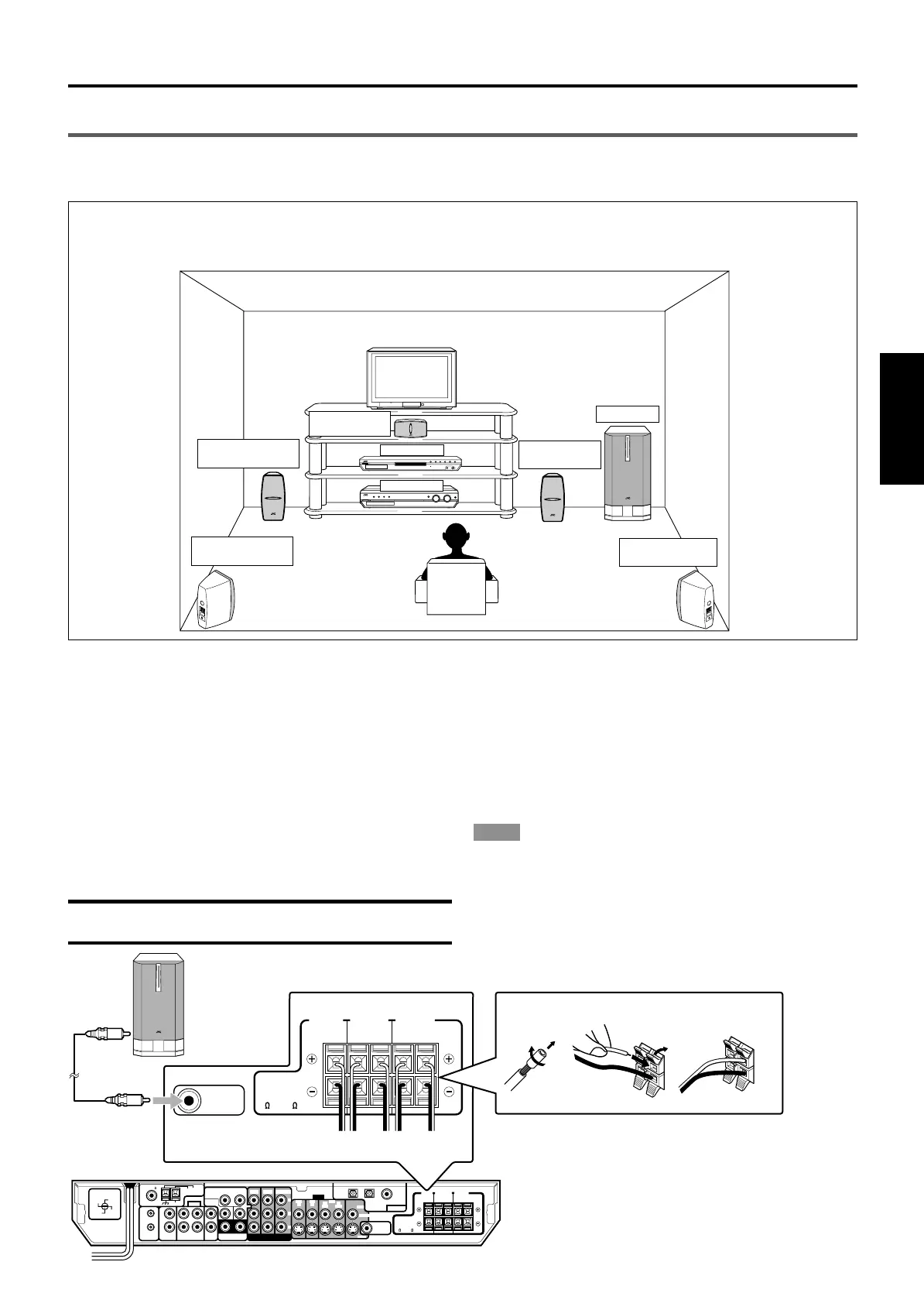

Para conectar as caixas acústicas e o DVD player
Desligue todos os componentes antes de efetuar as conexões.
Posicionamento das caixas acústicas
Depois de conectar as caixas acústicas dianteira, central, surround e/ou um subwoofer, configure os ajustes das caixas acústicas
corretamente para obter o melhor efeito de surround possível. Para obter mais detalhes, consulte as páginas 16 a 19.
Para conectar as caixas acústicas dianteiras, central e
de surround
Para cada uma das caixas acústicas, conecte os terminais (+) e (–)
no painel traseiro aos terminais (+) e (–) marcados nas caixas
acústicas, respectivamente.
1
Torça e remova o revestimento da ponta de cada um
dos fios (não fornecidos) das caixas acústicas.
2
Pressione e segure a presilha do terminal da caixa
acústica (1), e depois insira o fio da caixa acústica
(2).
3
Solte o dedo da presilha.
CUIDADO:
Utilize caixas acústicas que tenham a mesma impedância (SPEAKER
IMPEDANCE) isto é indicado nos terminais das caixas acústicas.
Conexão do subwoofer
Ao conectar um subwoofer, você pode melhorar o som dos graves ou
reproduzir os sinais de efeitos de baixa freqüência originais gravados
com o software digital.
Usando um cabo com plugues de pinos tipo RCA (não
fornecido), conecte a tomada de entrada do subwoofer à
tomada SUBWOOFER OUT no painel traseiro do sistema.
• Consulte também o manual fornecido com o seu subwoofer.
NOTA
Já que os sons graves não são direcionais, pode-se colocar o
subwoofer onde desejado. Normalmente, ele é colocado na
frente do ouvinte.
A Para a caixa acústica central
B Para a caixa acústica de surround direita
C Para a caixa acústica de surround esquerda
D Para a caixa acústica dianteira direita
E Para a caixa acústica dianteira esquerda
COAXIAL
AM LOOP
VOLTAGE SELECTOR
ANTENNA
FM 75
AM EXT
VIDEO
AUDIO
COMPONENT VIDEO
SUBWOOFER
OUT
DIGITAL IN
DIGITAL 3
(TV)
DIGITAL 2 (DBS)
DIGITAL 1
(DVD)
DVD
IN
DVD
IN
DVD IN
FRONT
SURR (REAR)
TVVCRDBS
AV
COMULINK-III
ININ
IN
(PLAY)
OUT
(REC)
RIGHT LEFT
SUB-
WOOFER
CENTER
RL
L
R
DBS IN MONITOR
OUT
DBS
IN
VCR
MONITOR OUT
VIDEO
OUT
(REC)
IN
(PLAY)
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT RIGHT LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
8
~
16
110V
127V
220V
230 -
240V
Y
P
B
P
R
S-VIDEO
SUBWOOFER
OUT
CENTER
SPEAKER
SURROUND
SPEAKERS
RIGHT LEFT RIGHT LEFT
FRONT
SPEAKERS
CAUTION:
SPEAKER
IMPEDANCE
8
~
16
1
2
1
2
3
A
B
C
D
E
RX-ES1SL
PR01-08.RX-ES1&XV-NK58[UW]f.p65 5/20/03, 2:47 PM7
