Conexión de los altavoces y del reproductor DVD
Desconecte la alimentación de todos los componentes antes de realizar las conexiones.

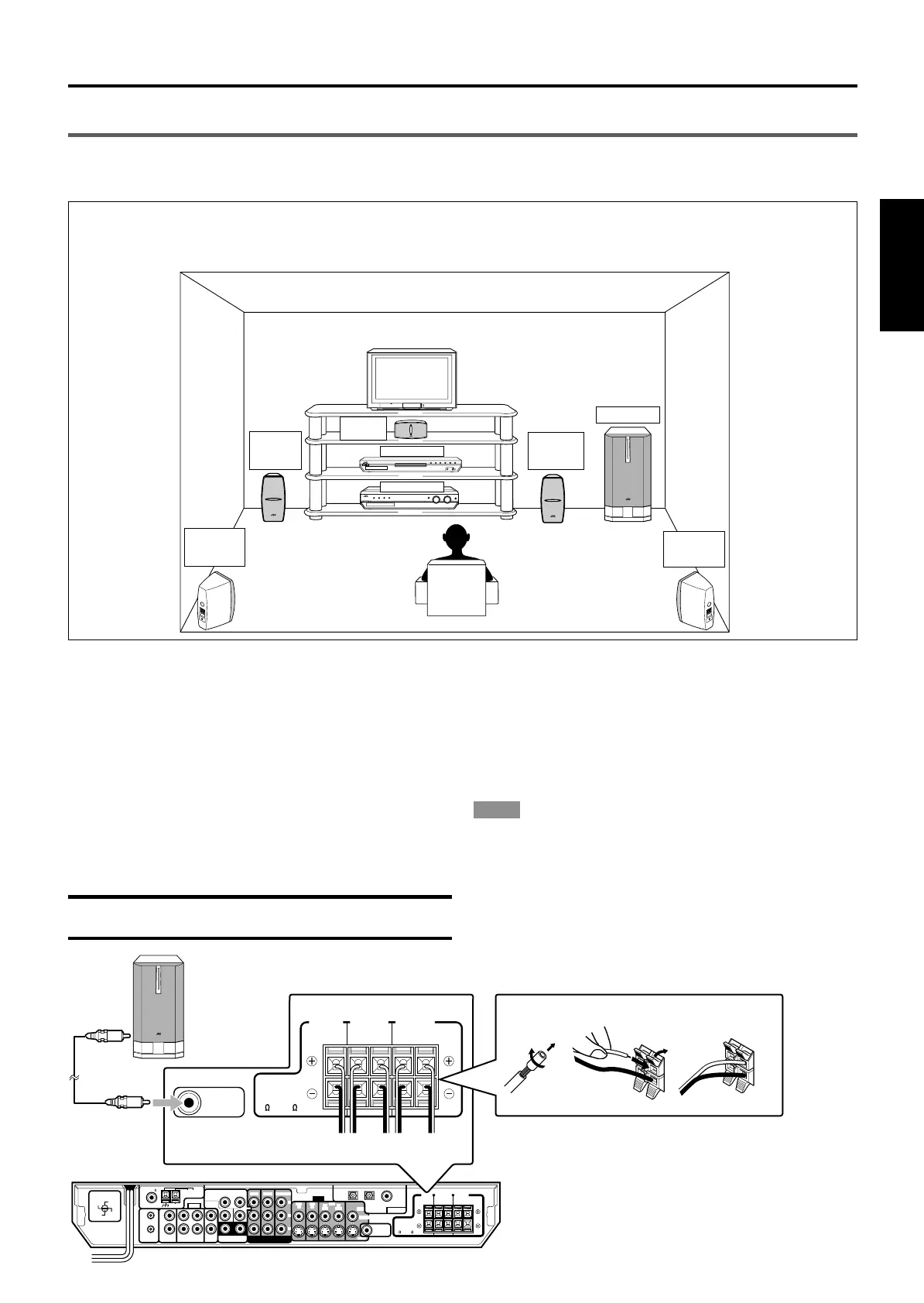

Diagrama de disposición de los altavoces
Tras conectar los altavoces delanteros, central y surround, y/o un subwoofer, ajuste correctamente la información sobre configuración de los
altavoces para obtener el mejor efecto surround posible. Para los detalles, consulte las páginas 16 a 19.
Conexión de los altavoces delanteros, central y surround
Para cada altavoz, conecte respectivamente los terminales (+) y (–)
del panel trasero con los terminales (+) y (–) marcados en los
altavoces.
1
Retuerce y quite el aislamiento del extremo de cable
(no suministrado) de cada altavoz.
2
Presione y mantenga presionada la abrazadera de
cada terminal de altavoz (1), y luego inserte el cable
de altavoz (2).
3
Retire el dedo de la abrazadera.
PRECAUCION:
Utilice altavoces con la SPEAKER IMPEDANCE indicada por los
terminales de los altavoces.
Conexión del subwoofer
Conectando un subwoofer logrará reforzar los graves o reproducir las
señales LFE originales grabadas en el software digital.
Conecte el jack de entrada de un subwoofer motriz al jack
SUBWOOFER OUT del panel trasero, utilizando para ello
un cable con clavijas monopolares RCA (no suministrado).
• Refiérase también al manual entregado con su subwoofer.
NOTA
El subwoofer se puede colocar en cualquier lugar deseado, debido a
que los sonidos son no direccionales. Normalmente, colóquelo
delante de usted.
