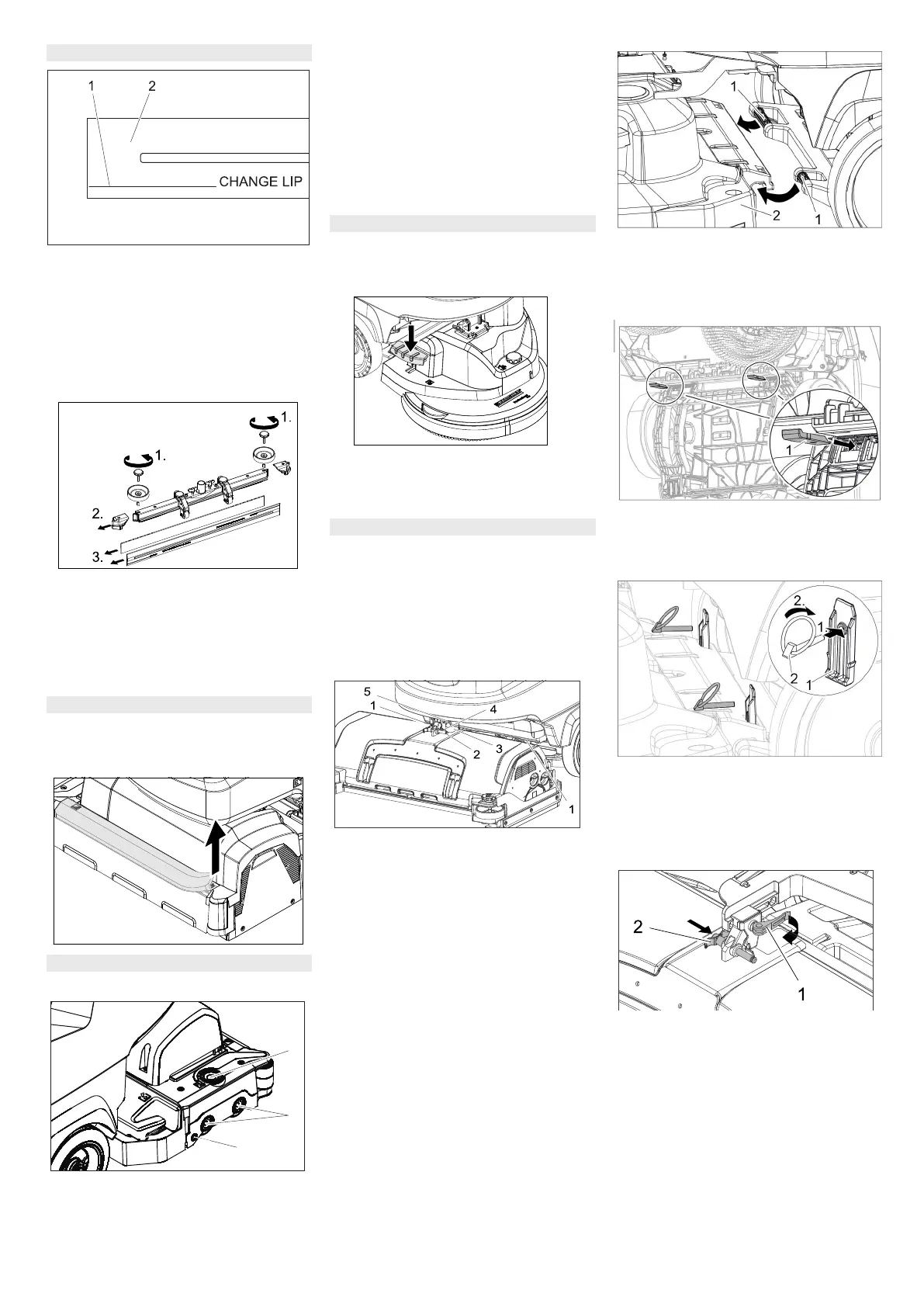

Kärcher B 40 - Page 160

- 6
1 Značka opotřebení
2 Sací chlopeň
Sací manžety musí být vyměněny nebo
otočeny, pokud jsou opotřebeny až ke
značce opotřebení.
 Sundejte sací lištu.
 Vyšroubujte hvězdicové rukojeti.
 Sundejte plastové díly.
 Sundejte sací chlopně.
 Zasuňte nové nebo otočené sací man-
žety.
 Nasaďte plastové díly.
 Hvězdicové rukojeti našroubujte a při-
táhněte.
 Sejměte gumovou lištu a žlab vyčistěte
hadrem. Po vyčištění opět rovnoměrně
nasaďte gumovou lištu.
 Zvedněte čisticí hlavici.
1 Odjišťovací tlačítko krytu ložiska.
2 Kartáč
3 Tlačítko
 Stiskněte odjišťovací tlačítko krytu lo-
žiska.
 Odklopte kryt ložiska.
 Vytáhněte válcové kartáče.
Upozornění:
Vyměňte kartáčové válce, jakmile je délka
štětin kartáče 10 mm
 Nasaďte nové kartáčové válce.
 Kryt ložiska sklopte zpět a přitlačte po-
mocí tlačítka.
 Zvedněte čisticí hlavici.
 Pedál na výměnu kartáčů sešlápněte
přes odpor dolů.
 Kotoučové kartáče vytáhněte stranou
pod čisticí hlavou.
 Nový kotoučový kartáč přidržte pod čisticí
hlavou, zatlačte nahoru a zaaretujte.
 Posouvejte přístroj o cca 2 m vpřed tak,
aby směřovaly vodicí kladky dozadu.
 Pedál spouštění čisticí hlavy trochu
stiskněte dolů, pak jím pohybujte vlevo.
Tím se pedál odjistí. Pedál nechte po-
malu vysunout.
Zdvihací rameno čisticí hlavy se spustí
dolů.
1 Pružící prvek
2 Zajišťovací kolík
3 Kryt svorkovnice
4 Západka zajišťovacího kolíku
5 Vačková páka
 Sejměte kryt svorkovnice.
 Čisticí hlavu zasuňte soustředně pod
zařízení.
 Spojte elektrický kabel čisticí hlavy s
přístrojem.
 Nasaďte kryt svorkovnice.
 Propojte hadicovou spojku čisticí hlavy
s hadicí na zařízení.
1 Posuvné rameno
2 Čisticí hlavice
 Posuvné rameno zasuňte do úchytu
čisticí hlavy.
1 Bezpečnostní závlačka
 Zasuňte bezpečnostní kolík zespodu
do uchycení čisticí hlavy.
1 Bezpečnostní závlačka
2 Klapková zástrčka
 Zasuňte klapkovou zástrčku přes bez-
pečnostní kolík a sklopte dopředu bez-
pečnostní páku.
1 Vačková páka
2 Zajišťovací kolík
 Otevřete vačkovou páku posuvného
úchytu na zdvihacím rameni.
 Zatlačte čisticí hlavu až zcela k posuv-
nému ramenu.
Upozornění: čím méně má čisticí hlava
po upevnění vůli, tím méně bude do-
cházet při čištění k vibracím.
 Posuňte úchyt a zasuňte a zaaretujte
zajišťovací kolík.
 Opět uzavřete výstředníkovou páku.
 Sklopte vodní nádrž zcela dolů, zkont-
rolujte zajištění.
Výměna nebo obrácení sacích chlopní
Čištění rozváděcího žlabu
Výměna kartáčových válců
1
2
3
Výměna kotoučového kartáče
Montáž čisticí hlavy
160 CS
