- 7

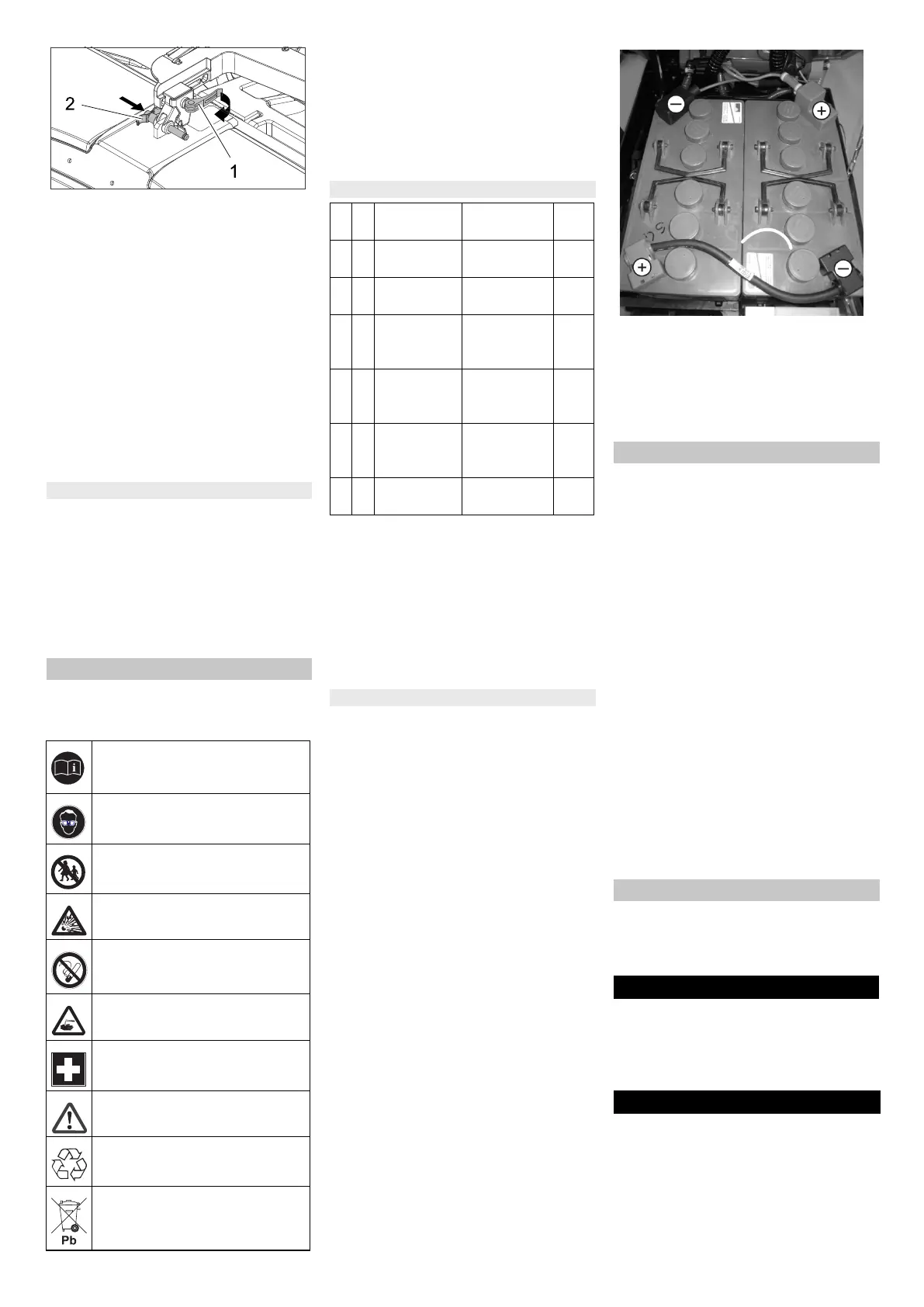

1 Dźwignia mimośrodowa
2 Bolec zabezpieczający
 Otworzyć dźwignię mimośrodową prze-
suwnego elementu mocującego przy
ramieniu podnośnika.
 Głowicę czyszczącą docisnąć do oporu
do pałąka przesuwnego.
Wskazówka: im mniejszy luz posiada gło-
wica czyszcząca po zamocowaniu, tym
mniej wibracji w trakcie czyszczenia.
 Przesunąć element mocujący, włożyć
bolec zabezpieczający i wzębić.
 Ponownie zamknąć dźwignię mimośro-
dową.
 Odchylić zbiornik na wodę całkowicie
do dołu, sprawdzić blokadę.
Demontaż odbywa się w odwrotnej kolejno-
ści do montażu.
몇 OSTROŻNIE
Przy demontażu głowicy czyszczącej ma-
szyna może stać się niestabilna; zwrócić
uwagę na stabilność maszyny.
Ewent. podłożyć z tyłu i w ten sposób za-
bezpieczyć przed niebezpieczeństwem
przewrócenia się.
Podczas obchodzenia się z akumulatorami
należy przestrzegać następujących wska-
zówek ostrzegawczych:
 NIEBEZPIECZEŃSTWO
Niebezpieczeństwo wybuchu. Nie kłaść na
akumulatorze, czyli na biegunach i łączni-
kach ogniw, narzędzi ani podobnych przed-
miotów.
Ryzyko obrażeń. Nie dopuścić do zetknię-
cia się ran z ołowiem. Po pracy z akumula-
torami zawsze dokładnie czyś
cić ręce.
* Urządzenie wymaga 2 akumulatorów
1)
Kompletny zestaw (24 V/105 Ah) włącz-
nie z kablem przyłączeniowym, nr kat.
4.035-449.0
2)
Kompletny zestaw (24 V/76 Ah) włącznie
z kablem przyłączeniowym, nr kat. 4.035-
447.0
3)
Kompletny zestaw (24 V/80 Ah) włącznie
z kablem przyłączeniowym, nr kat. 4.035-
990.0
 Przesunąć urządzenie o ok. 2 m do
przodu, żeby kółka skrętne wskazywały
do tyłu.
 Opuścić głowicę czyszczącą.
 Opróżnić zbiornik brudnej i czystej wo-
dy.
 Poluzować blokady zbiornika i unieść
zbiornik.
 Włożyć akumulatory do wanienki w kie-
runku głowicy czyszczącej, a w celu za-
bezpieczenia włożyć klocki podtrzymu-
jące lub elementy z pianki.
몇 OSTROŻNIE
Przy demontażu i montażu akumulatorów
maszyna może stać się niestabilna; zwró-
cić uwagę na stabilność maszyny.
 Zacisnąć dostarczony przewód na wol-
nych biegunach (+) i (-).
 Połączyć bieguny dołączonym przewo-
dem.
UWAGA
Zważać na odpowiednie ustawienie biegu-
nów.
Szkic montażu 2 akumulatorów
 Odchylić zbiornik na wodę całkowicie
do dołu, sprawdzić blokadę.
Wskazówka:
Przed uruchomieniem urządzenia nałado-
wać akumulatory.
Patrz fragment „Ładowanie akumulatorów“.
UWAGA
Niebezpieczeństwo uszkodzenia przez
przewrócenie się urządzenia; akumulatory
wymontować tylko wtedy, gdy w urządze-
niu zamontowana jest głowica czyszcząca.
 Przełącznik programów ustawić na „OFF“.
 Przesunąć urządzenie o ok. 2 m do
przodu, żeby kółka skrętne wskazywały
do tyłu.
 Opuścić głowicę czyszczącą.
 Poluzować blokady zbiornika i unieść
zbiornik.
 Kabel odłączyć od bieguna ujemnego
akumulatora.
 Odłączyć resztę kabli od akumulatorów.
 Wyjąć klocki podtrzymujące lub ele-
menty z pianki.
몇 OSTROŻNIE
Przy demontażu i montażu akumulatorów
maszyna może stać się niestabilna; zwró-
cić uwagę na stabilność maszyny.
 Wyjąć akumulatory.
 Zużyte akumulatory poddać utylizacji
zgodnie z obowiązującymi przepisami.
W celu zapewnienia niezawodnego działa-
nia urządzenia można zawrzeć umowę ser-
wisową z właściwym biurem sprzedaży
Kärcher.
W przypadku zagrożenia mrozem:
 Opróżnić zbiornik brudnej i czystej wo-
dy.
 Odstawić urządzenie do pomieszcze-
nia, które jest chronione przed mrozem.
 NIEBEZPIECZEŃSTWO
Niebezpieczeństwo zranienia! Przed wyko-
naniem wszelkich prac w obrębie urządze-
nia obrócić przełącznik programów do po-
łożenia „OFF“ i wyjąć wtyczk
ę sieciową ła-
dowarki.
 Spuścić brudną wodę i pozostałą czy-
stą wodę i zutylizować.
Demontaż głowicy czyszczącej
Akumulatory
Przestrzegać wskazówek na aku-
mulatorze, w instrukcji obsługi i w
instrukcji eksploatacji pojazdu
Nosić okulary ochronne
Trzymać dzieci z dala od elektrolitu
i akumulatorów
Niebezpieczeństwo wybuchu
Zakaz palenia oraz używania ot-
wartego ognia i przedmiotów isk-
rzących
Niebezpieczeństwo oparzenia
środkiem żrącym
Pierwsza pomoc
Ostrzeżenie
Usuwanie odpadów
Nie wyrzucać akumulatorów do
śmieci
Zalecane akumulatory
B 40 B 60
Nr katalogo-
wy
Opis
X -- 6.654-093.0
2)
76 Ah, bezob-
sługowe
12 V*
X -- 6.654-290.0
3)
80 Ah, nisko-
obsługowe
12 V*
X X 6.654-141.0
1)
105 Ah,
bezobsługo-
we
12 V*
-- X 6.654-242.0 170 Ah,
bezobsługo-
we
6 V
-- X 6.654-124.0 180 Ah,
bezobsługo-
we
6 V
-- X 6.654-086.0 180 Ah, nisko-
obsługowe
6 V
Włożyć akumulator i podłączyć
Wyjmowanie akumulatorów
Umowa serwisowa
Ochrona przeciwmrozowa
Usterki
