- 6

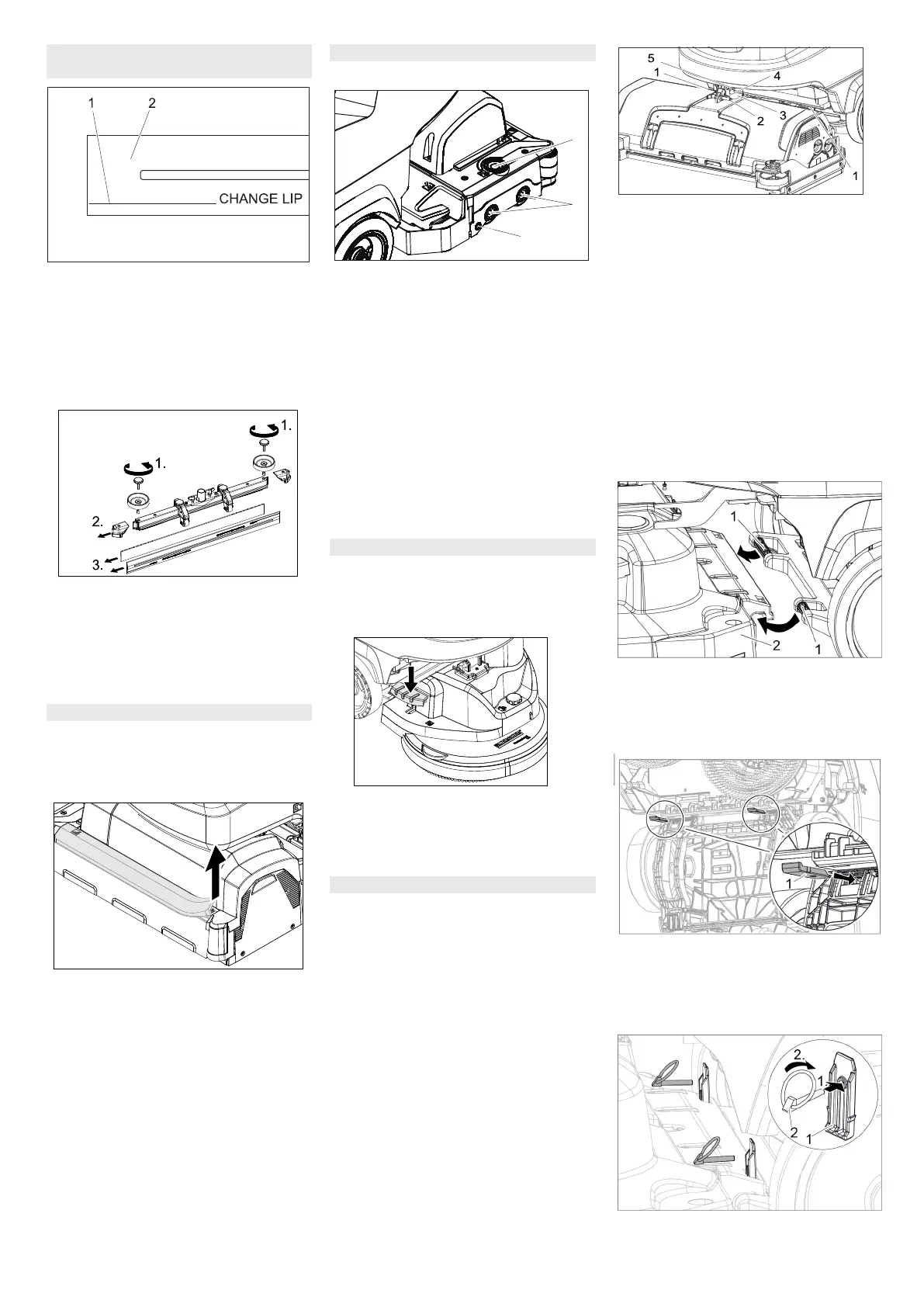

1 Marca de desgaste
2 Lábio de aspiração
Os lábios de aspiração devem ser substitu-
ídos ou virados se estiverem desgastados
até à marca de desgaste.
 Desmontar a barra de aspiração.
 Desaparafusar os punhos estrelados.
 Afastar as peças em plástico.
 Tirar os lábios de aspiração.
 Inserir os lábios de aspiração virados
ou novos.
 Montar as peças de plástico.
 Aparafusar e apertar bem os punhos
em cruz.
 Retirar a esteira de borracha e limpar o
rego com um pano. Voltar a montar a
esteira de borracha correctamente
após a limpeza.
 Levantar a cabeça de limpeza.
1 Tecla de desbloqueio da tampa do rola-
mento
2 Escova
3 Botão de pressão
 Verificar a tecla de desbloqueio da tam-
pa do rolamento.
 Girar a tampa do rolamento para o lado.
 Retirar as escovas rotativas.
Aviso:
Substituir os cilindros das escovas, assim
que o comprimento das cerdas atingir 10
mm
 Inserir nova escova rotativa.
 Girar a tampa do rolamento para trás e
premir o botão de pressão.
 Levantar a cabeça de limpeza.
 Premir o pedal para a substituição da
escova para baixo (contra a resistên-
cia).
 Retirar a escova rotativa lateralmente,
por baixo da cabeça de limpeza.
 Segurar a nova escova rotativa por bai-
xo da cabeça de limpeza, pressionar
para cima e encravar.
 Deslocar o aparelho aprox. 2 m para a
frente, para que os rolos guia apontem
para trás.
 Pressionar o pedal um pouco para bai-
xo para descer a cabeça de limpeza e
depois deslocar para a esquerda. Des-
ta forma o pedal é desbloqueado. Subir
lentamente o pedal.
O braço de elevação da cabeça de lim-
peza desce.
1 Elemento de mola
2 Pino de segurança
3 Cobertura da caixa de bornes
4 Encaixe do pino de retenção
5 Alavanca excêntrica
 Retirar a cobertura da caixa de bornes.
 Posicionar a cabeça de limpeza cen-
tralmente à frente do aparelho.
 Ligar o cabo de alimentação da corren-
te eléctrica da cabeça de limpeza ao
aparelho.
 Montar a cobertura da caixa de bornes.
 Ligar o acoplamento da mangueira, na
cabeça de limpeza, com a mangueira
no aparelho.
1 Alavanca de avanço
2 Cabeça de limpeza
 Inserir a alavanca de avanço no encai-
xe da cabeça de limpeza.
1 Contrapino de segurança
 Inserir o contrapino de segurança por
baixo no alojamento da cabeça de lim-
peza.
1 Contrapino de segurança
2 Contrapino de segurança
Substituir ou virar os lábios de
aspiração
Limpar o rego de distribuição da água
Substituir as escovas rotativas
Substituir escova de disco
Montar a cabeça de limpeza
1
2
3
