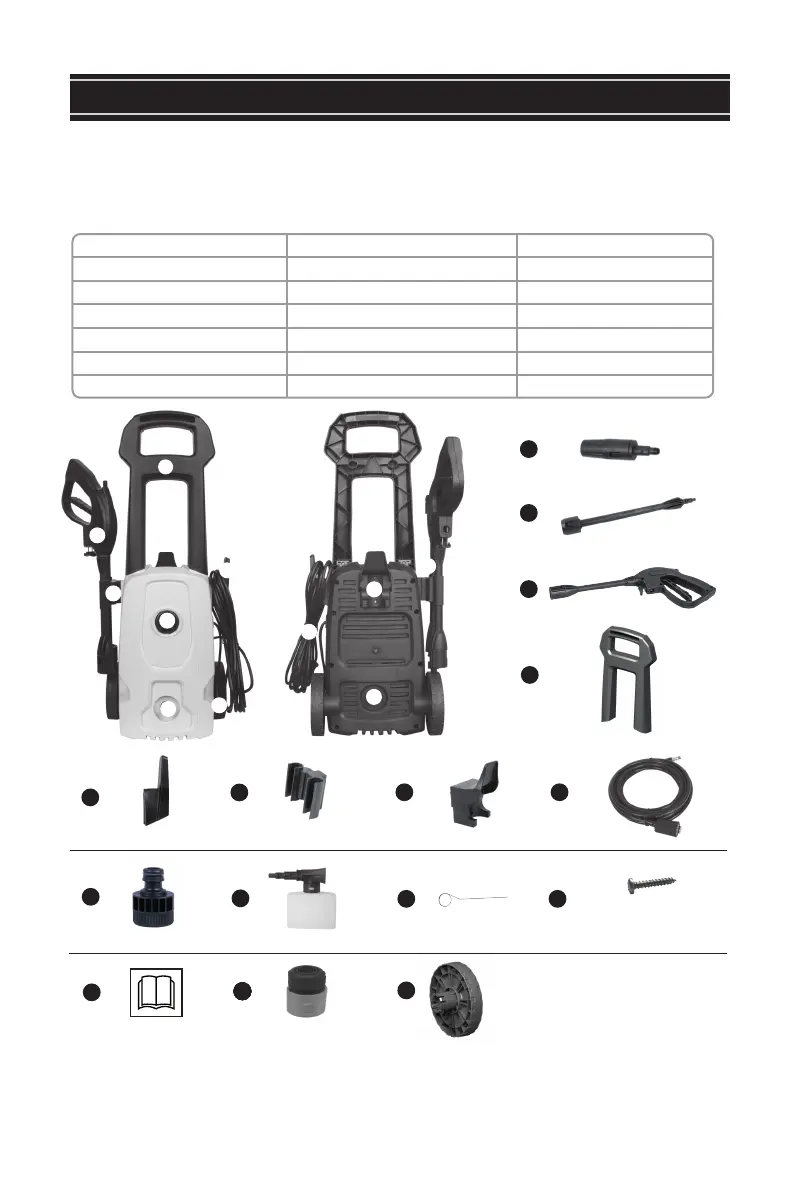

INSTRUCCIONES DE MONTAJE - KÄRCHER WASH JET
1. Boquilla ajustable
4. Manija para transporte
7.
Interruptor ENCENDIDO/APAGADO
10. Soporte de la manguera
13. Conector de entrada de agua
16. Paquete de tornillos
19. Ruedas
2. Lanza de pulverización
5. Soporte del cable de alimentación
8. Cable de alimentación
11. Conexión de entrada de agua
14.Boquilla de Detergente
17. Manual
3. Pistola de alta presión
6. Soporte de la pistola
9. Conexión de salida de agua
12. Manguera de alta presión
15. Pasador de limpieza
18. Conexión rápida
2
3
5
8
6
9
10
11
4
2
3
4
6
10
12
13
15 16
14
1
M4*16 mm, 2 piezas
M4*22 mm, 2 piezas
17
18
5
7
19
181818
2 piezas
19
Desembalaje del aparato
Después de abrir el embalaje, retire todas las piezas y compruebe en la
siguiente lista qué componentes se incluyen:
*La máquina debe tener siempre la manija montada para su transporte.
