3

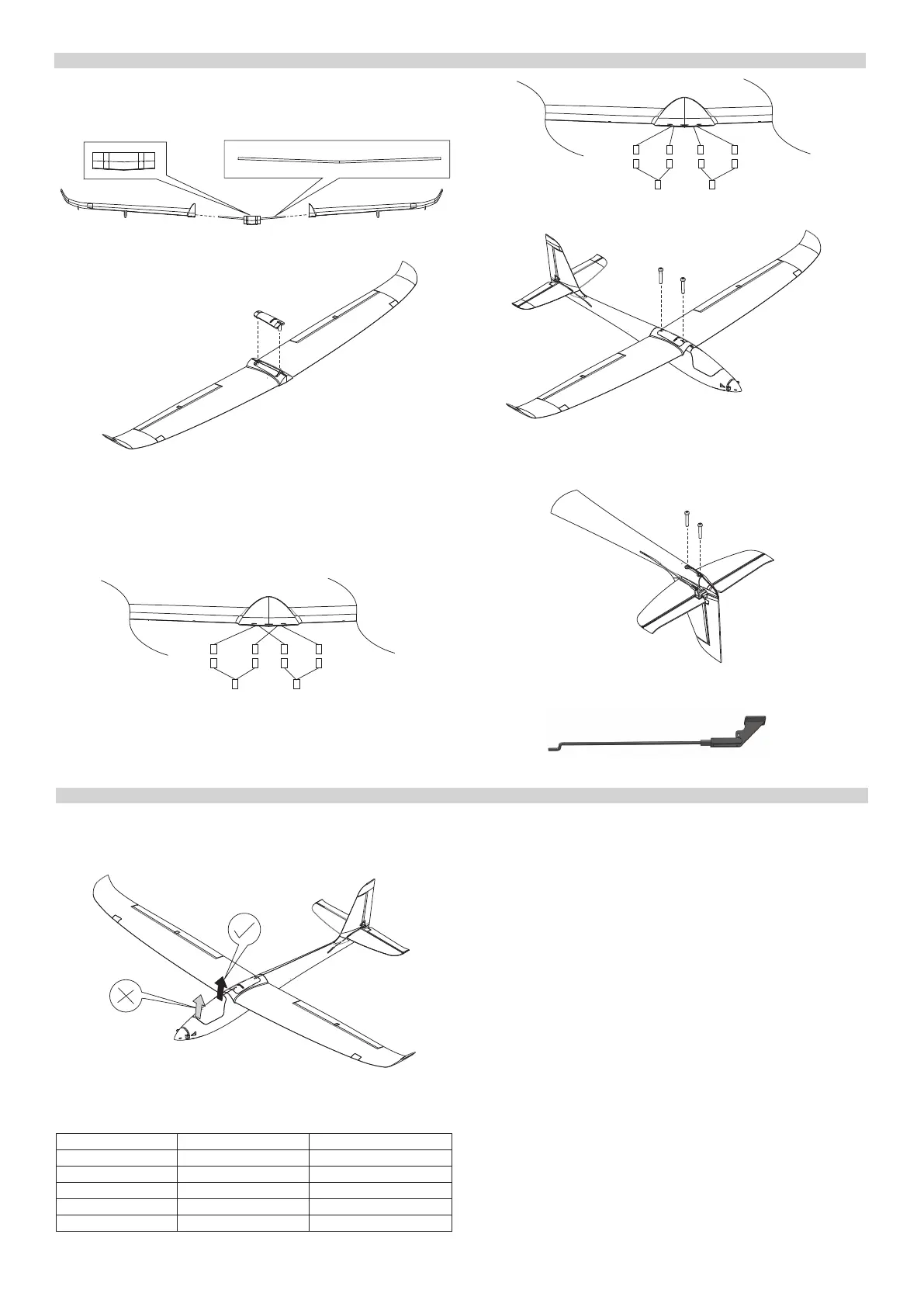

PŘÍPRAVA MODELU K LETU
Křídlo
1. Připravte si drátovou spojku křídla (povšimněte si „V“ tvaru určujícího
vzepětí křídla) s nasunutým plastovým adaptérem a nasuňte na ni obě
poloviny křídla.
2. Obě poloviny křídla zajistěte zasunutím spojovací desky křídla.
3. Kabely serv a LED světel propojte pomocí dodávaných Y-kabelů:
A. RC souprava s jedním kanálem pro křidélka (T8FB z RTF setu apod.):
Na jeden Y-kabel připojte obě serva křidélek (označeny praporkem „AILE“)
a na druhý oba kabely LED světel (praporek „LED“). Y-kabel křidélek přijde
zapojit do kanálu křidélek (CH1 v případě T8FB), Y-kabel LED světel do
kteréhokoliv volného kanálu přijímače (světla jsou z přijímače jen napáje-
na, nejsou dálkově ovládána).
B. RC souprava s křidélky ovládanými 2 kanály: Na Y-kabely připojte
vždy jedno servo křidélek a LED světlo a kabely zapojte do kanálů pro levé
a pravé křidélko na přijímači (typicky kanál 1 a kanál 5 nebo 6; záleží na
typu a nastavení RC soupravy – řiďte se dle návodu k obsluze vaší RC sou-
pravy).
4. Křídlo upevněte k trupu dodávanými šrouby 2,5x15 mm.
Ocasní plochy
1. Sestavte svislou a vodorovnou ocasní plochu a upevněte je k trupu šrouby
2,5x15 mm dle obrázku.
2. Vidličky na táhlech směrovky a výškovky upevněte do vnějších otvorů na
pákách směrovky a výškovky.
INSTALACE RC SOUPRAVY
Nyní zbývá upevnit a zapojit přijímač, serva a elektronický regulátor otáček.
1. Sejměte kryt kabiny zvednutím jeho zadní části přidržované na místě mag-
netem.
2. Dle návodu k obsluze vaší RC soupravy zapojte kabely serv, regulátoru
otáček a LED světel do přijímače – tabulka ukazuje zapojení přijímače při
použití RC soupravy T8FB dodávané v RTF setu:
Označení kabelu Funkce Kanál přijímače (T8FB)
AILE Křidélka CH1
ELEV Výškovka CH2
ESC Plyn CH3
RUDD Směrovka CH4
LED LED světla CH5
3. Přijímač vložte do prostoru pod křídlem a upevněte k trupu např. kouskem
samolepícího suchého zipu.
4. Pohonný akumulátor budete vkládat do přídě, upevňuje se pomocí pásku
suchého zipu upevněného k překližkovému loži akumulátoru - s tím
vyčkejte až na kontrolu polohy těžiště popsanou v následující kapitole.
POZOR: Vždy nejprve zapínejte vysílač a teprve potom připojujte po-
honný akumulátor. Od této chvíle vždy s modelem zacházejte tak, jako
kdyby se mohly motor a vrtule kdykoliv roztočit!
AILE
Křidélko1 + LED
LED
Křidélko2 + LED
AILELED
2.5x15 mm
2.5x15 mm
AILE
Křidélka (CH1)
LED
LED (CH5-8)
