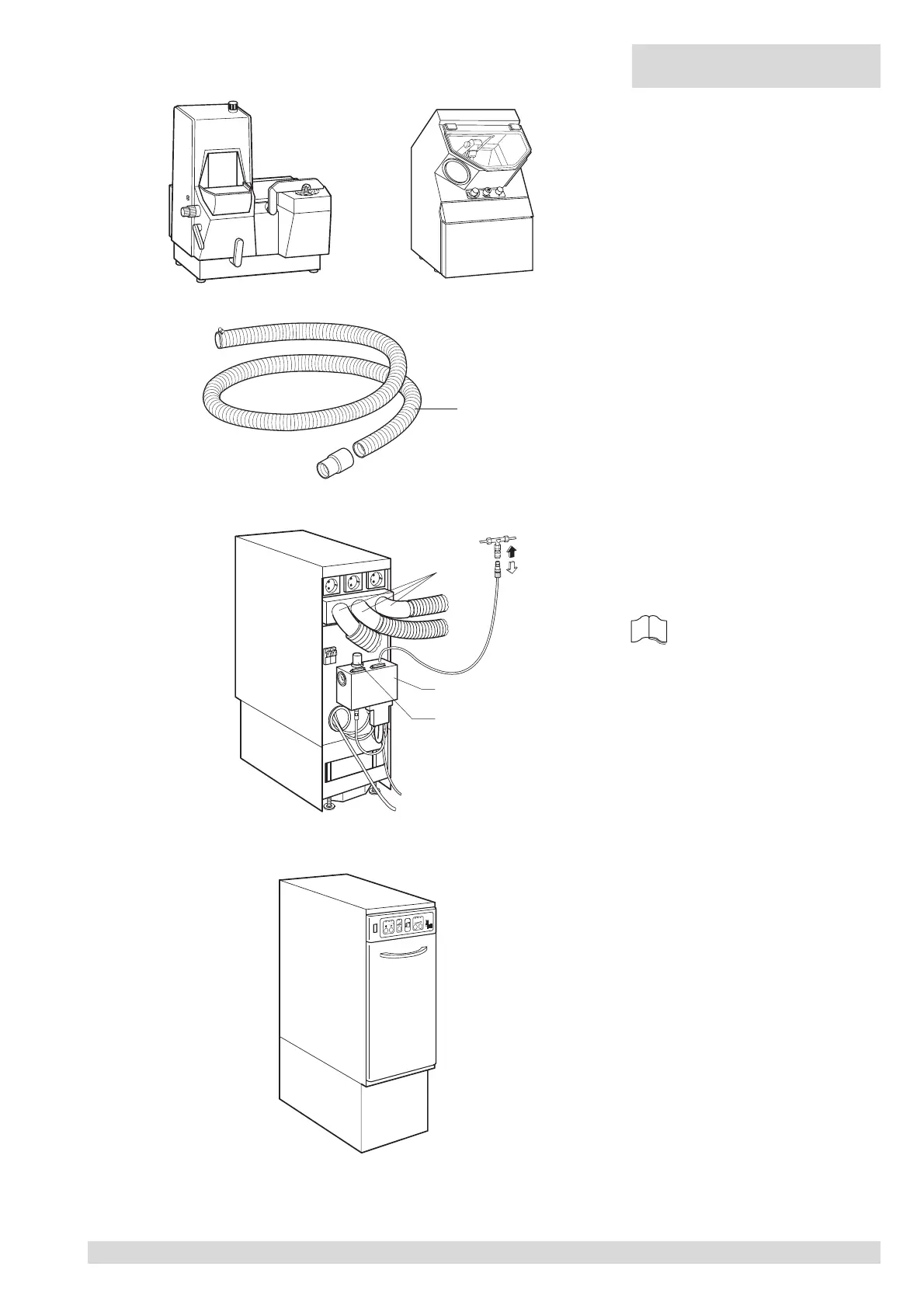

5.2.5 Für Großgeräte (z.B. Modellschlei-
fer, Strahlgeräte usw.) empfohlener
Schlauch Durchmesser = 50 mm Ø (bis 4
m).
5.2.6 Saugschläuche auf entsprechen-
den Anschlußbogen (Durchmesser 50
mm) aufschieben.
5.2.7 Saugschlauch zur Erfassungs-
stelle verlegen. Bei Bedarf Saugschlauch
so ablängen, daß er ohne Durchhängen
(auch ohne Spannung) an Absauggerät
eingesteckt werden kann.
5.2.8 Saugschlauch an Erfassungsstelle
fixieren. Bei Anschluß an Großgeräten
(Saugschlauch 50 mm Ø) gerade Endmuf-
fe anbringen und an Anschlußstutzen an-
bringen.
5.2.9 Anschlußbogen BK mit Saug-
schlauch an Absauggerät einstecken.
i
Hinweis!
Starke Steigungen und "Durchhängen" im
Schlauchverlauf vermeiden. Bei Bedarf
Schlauchhalterungen verwenden.
5.3 Saugwegumschalt-Modul BT (nur
bei mehr als einer Absaugestelle erforder-
lich) an Druckluftzuleitung (max. 6 bar)
anschließen und mittels Druckminderer AR
einen Ausgangsdruck von 0.8 bar einju-
stieren.
5.3.1 Staubabsaugung unter Funktions-
tisch einschieben.
Ø 50 mm
3
2
BT
AR
BK
1
I II III
1
2
3
