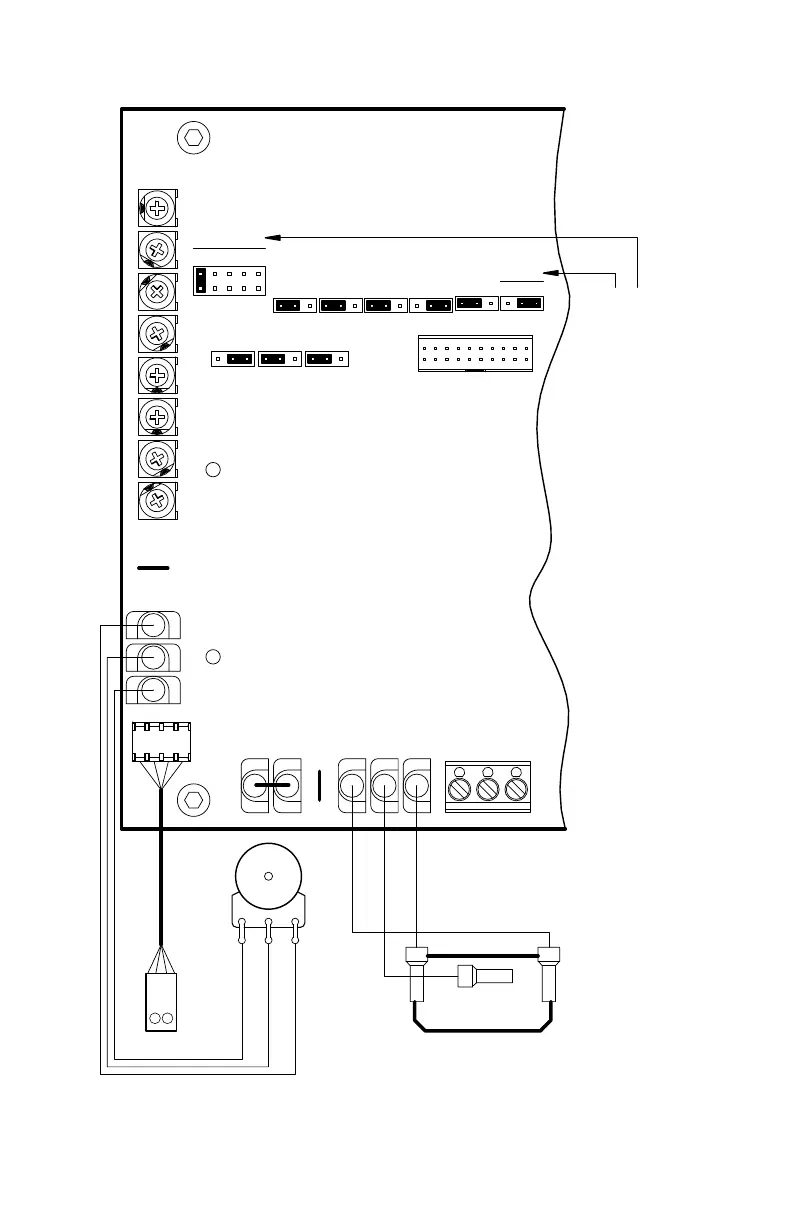

Figure 3 – KBAC-27D*, 29, 29 (1P), 45, 48 Control Layout
1
P1P2P3
CON2
STATUS
POWER
LED Board
FWD
COM
REV
RUN
COM
STOP
MIN ACCELMAX CLDEC/I BOOST JOG COMP
MIN ACCELMAX CLDECEL BOOST JOG COMP
Black
White
Red
White (Low)
Violet (High)
Orange (Wiper)
Main Speed Potentiometer
N.C.
TB2
N.O.
COM
E 1/2
A 2
C 1
D 3/4
B 1 1/2
J2
M
A
J3
2X
1X
J4
60Hz
50Hz
J5
ADJ
FIX
J6
RG
INJ
J7
R
F
J8
NC
NO
J9
CT
VT
J10
2 B
1 A
J11
CON1
All jumpers and trimpots are shown in factory set positions.
*On Model KBAC-27D, J11 is Labeled "A" , "B"
*On Model KBAC-27D, J12 is Labeled "2", "1 1/2", "1", "3/4", "1/2"
JOG
