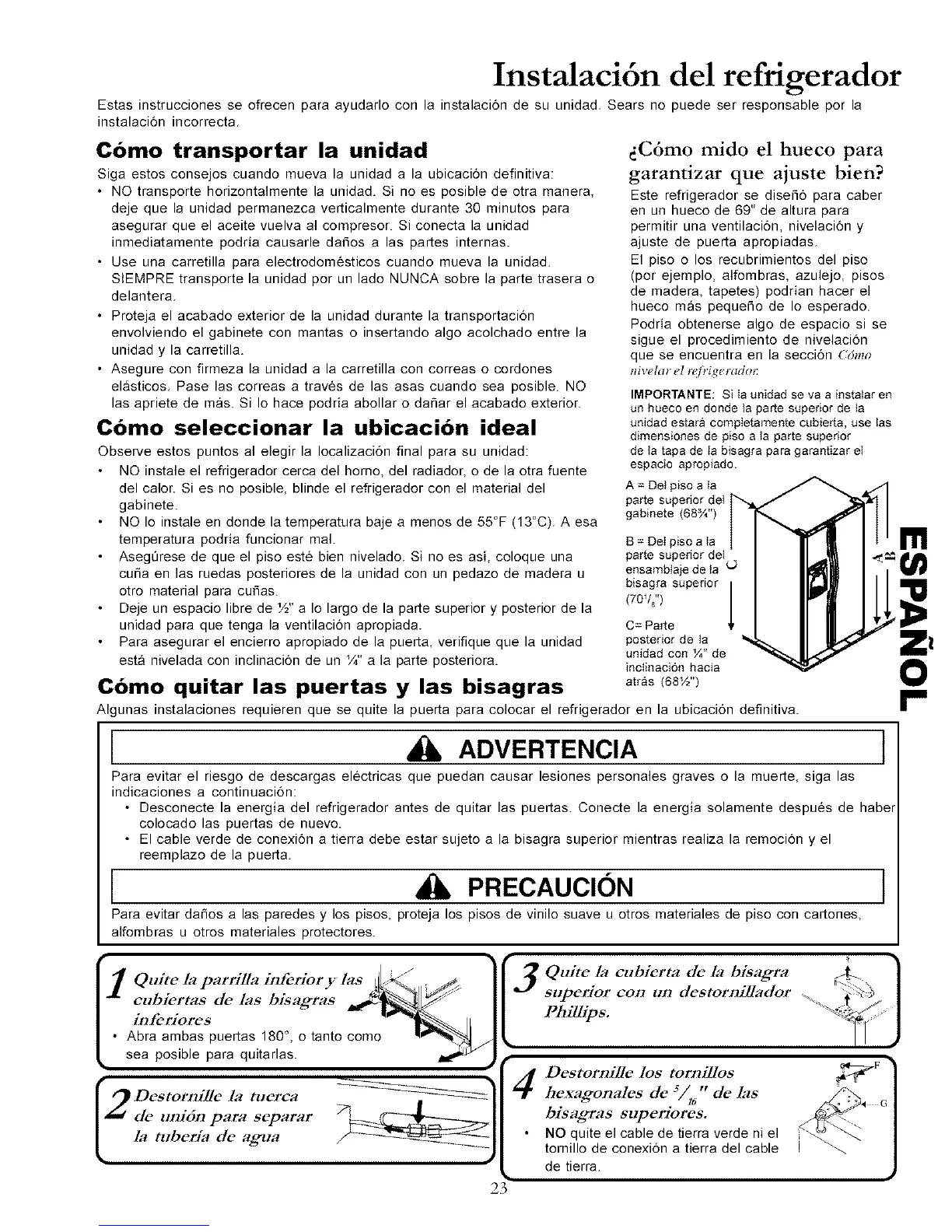

Instalaci6n del refrigerador
Estas instrucciones se ofrecen para ayudarlo con la instalaci6n de su unidad. Sears no puede ser responsable por la
instalaci6n incorrecta,
Come transportar la unidad
Siga estos consejos cuando mueva la unidad a la ubicacion definitiva:
• NO transporte horizontalrnente la unidad. Si no es posible de otra rnanera,
deje que la unidad perrnanezca verticalrnente durante 30 rninutos para
asegurar que el aceite vuelva al cornpresor. Si conecta la unidad
inrnediatarnente podria causarle dafios alas partes internas.
• Use una carretilla para electrodornesticos cuando rnueva la unidad,
StEMPRE transporte la unidad por un lado NUNCA sobre la parte trasera o
delantera.
• Proteja el acabado exterior de la unidad durante la transportacion
envolviendo el gabinete con mantas o insertando algo acolchado entre la
unidad y la carretilla.
• Asegure con firrneza la unidad a la carretilla con correas o cordones
elasticos, Pase las correas a traves de las asas cuando sea posible. NO
las apriete de rnas. Si Io hare podria abollar o dafiar el acabado exterior.
Come seleccionar la ubicacion ideal
Observe estos puntos al elegir la Iocalizaci6n final para su unidad:
NO instale el refrigerador cerca del horno, del radiador, o de la otra fuente
del calor. Si es no posible, blinde el refrigerador con el material del
gabinete.
NO Io instale en donde la ternperatura baje a rnenos de 55°F (13°C). A esa
ternperatura podria funcionar rnal.
Asegt]rese de que el piso este bien nivelado. Si no es asi, coloque una
curia en las ruedas posteriores de la unidad con un pedazo de rnadera u
otro material para cutlas.
Deje un espacio libre de ½" a Io largo de la parte superior y posterior de la
unidad para que tenga la ventilacion apropiada.
Para asegurar el encierro apropiado de la puerta, verifique que la unidad
_C6mo mido el hueco para
garantizar que ajuste bien?
Este refrigerador se disefio para caber
en un hueco de 69" de altura para
perrnitir una ventilaci6n, nivelaci6n y
ajuste de puerta apropiadas.
El piso o los recubrirnientos del piso
(por ejernplo, alfornbras, azulejo, pisos
de rnadera, tapetes) podrian hacer el
hueco rnas pequefio de Io esperado.
Podria obtenerse algo de espacio si se
sigue el procedirniento de nivelacion
que se encuentra en la secci6n (5mo
_livelar el r(_)'igerad(n:
IMPORTANTE: Si Ia unidad se va a instaiar en
un hueco en donde ta parte superior de ta
unidad estar& cornpIetamente cubierta, use tas
dirnensiones de piso a ta parte superior
de la tapa de ta bisagra para garantizar el
espacio apropiado.
A = Det piso a Ia
parte superior del
gabinete (68¾")
B = DeI piso a Ia
parte superior det
ensarnbtaje de la _
bisagra superior 1
(70V8")
C= Parte
posterior de ta
esta nivelada con inclinacion de un K" a la parte posteriora, unidad con ¾" de
inctinacion hacia
Come quitar las puertas y las bisagras _t_as(68_,')
Algunas instalaciones requieren que se quite la puerta para colocar el refrigerador en la ubicacion definitiva.
m
O
I ADVERTENCIA t
Para evitar el riesgo de descargas electricas que puedan causar lesiones personales graves o la rnuerte, siga las
indicaciones a continuaci6n:
• Desconecte la energia del refrigerador antes de quitar las puertas. Conecte la energia solarnente despues de haber
colorado las puertas de nuevo.
• El cable verde de conexi6n a tierra debe estar sujeto a la bisagra superior rnientras realiza la remocion y el
reernplazo de la puerta,
I PRECAUCION t
Para evitar dafios alas paredes y los pisos, proteja los pisos de vinilo suave u otros rnateriales de piso con cartones,
alfornbras u otros rnateriales protectores.
1 Q,.telapam_a,nfe.orylas___;.4_ __÷
1.s bisagras __
cubiett_s de
inferiores o " "+_ [
• Abra arnbas puertas 180 , o tanto como q_'_J /
sea posible para quitarlas. _"
[2 DestorniIIe la tuerca
de mff dn para separar
la tuberla de a_ua
3 o,,i,el+, +.::.
bis_lfa
superior con un destornillador
Phillips.
Destotnille los tornillos
hexagonales de s_6" de las
bisagras superiores.
NO quite el cable de tierra verde ni el
tornillo de conexion a tierra del cable
de tierra.
-,
)
