Kenmore Front Load Dryer User Manual

41

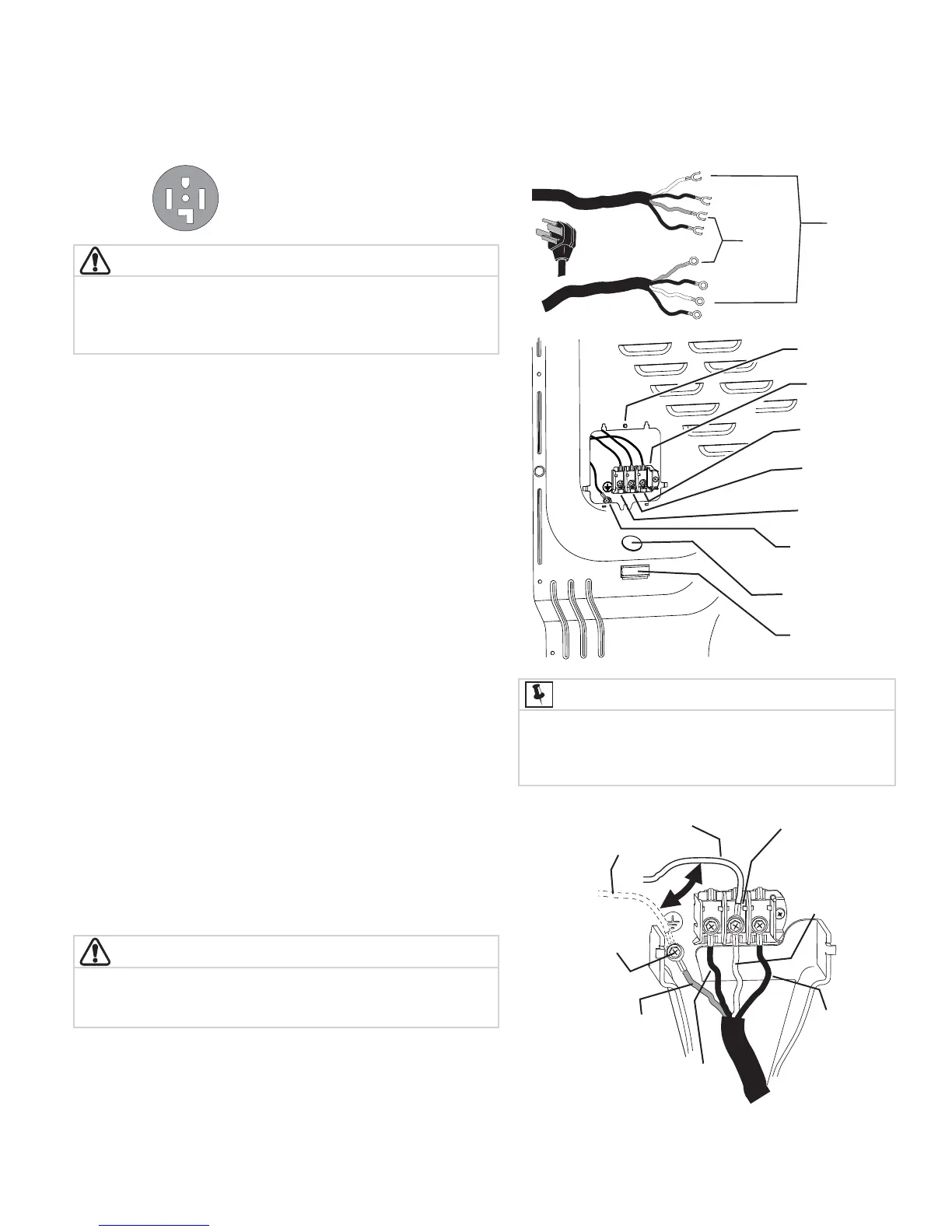

Conexión eléctrica (fuera de Canadá): tetrafi lar
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA
El no desconectar el suministro eléctrico antes de realizar
cualquier reparación puede ocasionar lesiones personales o
incluso la muerte.
ADVERTENCIA
PELIGRO DE DESCARGA ELÉCTRICA
No forme un ángulo agudo con el cableado/conductor, ni
los doble en el punto de conexión.
NOTA
Si un tornillo del terminal se cae durante la
instalación del cable, se puede recuperar en la ranura
de recuperación de tornillos del terminal que se
encuentra debajo del panel de acceso.
Instrucciones de Instalación
Receptáculo tetrafi lar
(tipo NEMA 14-30R)
1 Desconecte el suministro eléctrico del tomacorriente.
2 Extraiga el tornillo que sujeta la cubierta de acceso del
bloque terminal que se encuentra en la esquina inferior
de la parte trasera de la secadora.
3 Instale un dispositivo de liberación de tensión aprobado
por U.L., de acuerdo con las instrucciones relativas al
cable de alimentación/dispositivo de liberación de
tensión del fabricante, en el orifi cio de entrada del
cable de alimentación debajo del panel de acceso. En
este momento, el dispositivo de liberación de tensión
debe estar holgadamente en su lugar.
4 Pase un cable de alimentación aprobado por U.L.
DESENCHUFADO, de 30 amp. tipo NEMA 14-30, SRDT
o ST a través del dispositivo de liberación de tensión.
5 Desconecte el cable interno (BLANCO) de conexión a
tierra que integra el enchufe preformado de la secadora
del tornillo de conexión a tierra (VERDE) que está junto
al bloque terminal.
6 Conecte el cable de conexión a tierra (VERDE) del
cable de alimentación al gabinete utilizando el tornillo
(VERDE) de conexión a tierra. Ajuste el tornillo con
fi rmeza.
7 Mueva el cable interno (BLANCO) de conexión a tierra
que integra el enchufe preformado de la secadora al
bloque terminal y conéctelo junto con el conductor
neutro (BLANCO) del cable de alimentación al terminal
PLATEADO del centro del bloque terminal. Ajuste el
tornillo con fi rmeza.
8 Conecte los conductores ROJO y NEGRO del cable de
alimentación a los terminales externos de color LATÓN
del bloque terminal. Ajuste los dos tornillos con fi rmeza.
9 Siga las pautas del fabricante para sujetar fi rmemente
el dispositivo de liberación de tensión y el cable de
alimentación.
10 Vuelva a instalar la cubierta del bloque terminal.
Connexión
Connexión
tierra interna
tierra interna
(tornillo VERDE)
(tornillo VERDE)
Instale aquí un
Instale aquí un
dispositivo de
dispositivo de
liberación de tensión
liberación de tensión
aprobado por U.L.
aprobado por U.L.
Ranura de
Ranura de
recuperación de
recuperación de
tornillos del terminal
tornillos del terminal
Línea 1
Línea 1
(terminal de
(terminal de
LATÓN)
LATÓN)
Neutro
Neutro
(terminal
(terminal
PLATEADA)
PLATEADA)
Línea 2
Línea 2
(terminal de
(terminal de
LATÓN)
LATÓN)
Tornillo de
Tornillo de
cubierto
cubierto
de acceso
de acceso
Tablero de
Tablero de
terminale
terminales
Neutro
Neutro
(cable BLANCO)
(cable BLANCO)
30 AMP
30 AMP
NEMA 14-30
NEMA 14-30
Tierra
Tierra
(cable VERDE)
(cable VERDE)
Mueva el cable de conexión
Mueva el cable de conexión
interna a tierra (BLANCO) al
interna a tierra (BLANCO) al
terminal del neutro (PLATEADO)
terminal del neutro (PLATEADO)
para los sistemas tetralares.
para los sistemas tetralares.
Terminal
Terminal
neutro
neutro
Tornillo VERDE
Tornillo VERDE
de conexión
de conexión
a tierra
a tierra
Cable de
Cable de
alimentación
alimentación
NEGRO o ROJO
NEGRO o ROJO
Cable de
Cable de
alimentación
alimentación
NEGRO o ROJO
NEGRO o ROJO
Cable VERDE
Cable VERDE
de conexión
de conexión
a tierra
a tierra
Cable BLANCO
Cable BLANCO
neutro
neutro
