Connexion électrique (sauf au Canada)- cordon à 3fi ls
Prise à 3alvéoles
(NEMA type 10-30R)
1 Coupez l’alimentation à la prise.
2 Retirez la vis qui fi xe le couvercle d’accès du bornier
dans le coin inférieur du dos de la sécheuse.
3 Installez un réducteur de tension certifi éUL
conformément aux instructions du fabricant de
cordon d’alimentation ou de réducteur de tension
dans l’orifi ce de cordon d’alimentation sous le
panneau d’accès. À ce moment, le réducteur de
tension devrait être installé lâchement.
4 Passez un cordon de 30A certifi éUL NEMA10-30
de type SRDT, NON BRANCHÉ, dans le réducteur de
tension.
5 Fixez le fi l neutre du cordon d’alimentation (fi l du
centre) à la borne centrale ARGENT du bornier.
Serrez bien la vis.
6 Fixez les deux autres fi ls aux bornes externes en
LAITON du bornier. Serrez bien les deux vis.
7 Suivez les consignes du fabricant pour fi xer
solidement le réducteur de tension et le cordon
d’alimentation.
8 Réinstallez le couvercle du panneau d’accès au
bornier.
WARNING
RISQUE DE CHOC ÉLECTRIQUE
• N’eff ectuez pas de courbe soudaine, et ne pincez pas
le câblage ou les conducteurs aux connexions.
• N’ENLEVEZ PAS la mise à la terre interne qui part de
la vis VERTE située près du bornier.
AVERTISSEMENT
RISQUE DE CHOC ÉLECTRIQUE
Le fait de ne pas débrancher l’appareil de sa source
d’alimentation en électricité avant son entretien peut
causer des blessures, voire la mort.
IMPORTANT
Si vous passez d’un système à quatre fi ls à un système
à trois fi ls, déplacez le fi l de mise à la terre interne de
la borne centrale du bornier à la vis VERTE à côté du
bornier.
REMARQUE
Si une vis de borne tombe pendant l’installation du
cordon, elle peut être récupérée dans la fente de
récupération sous le panneau d’accès.

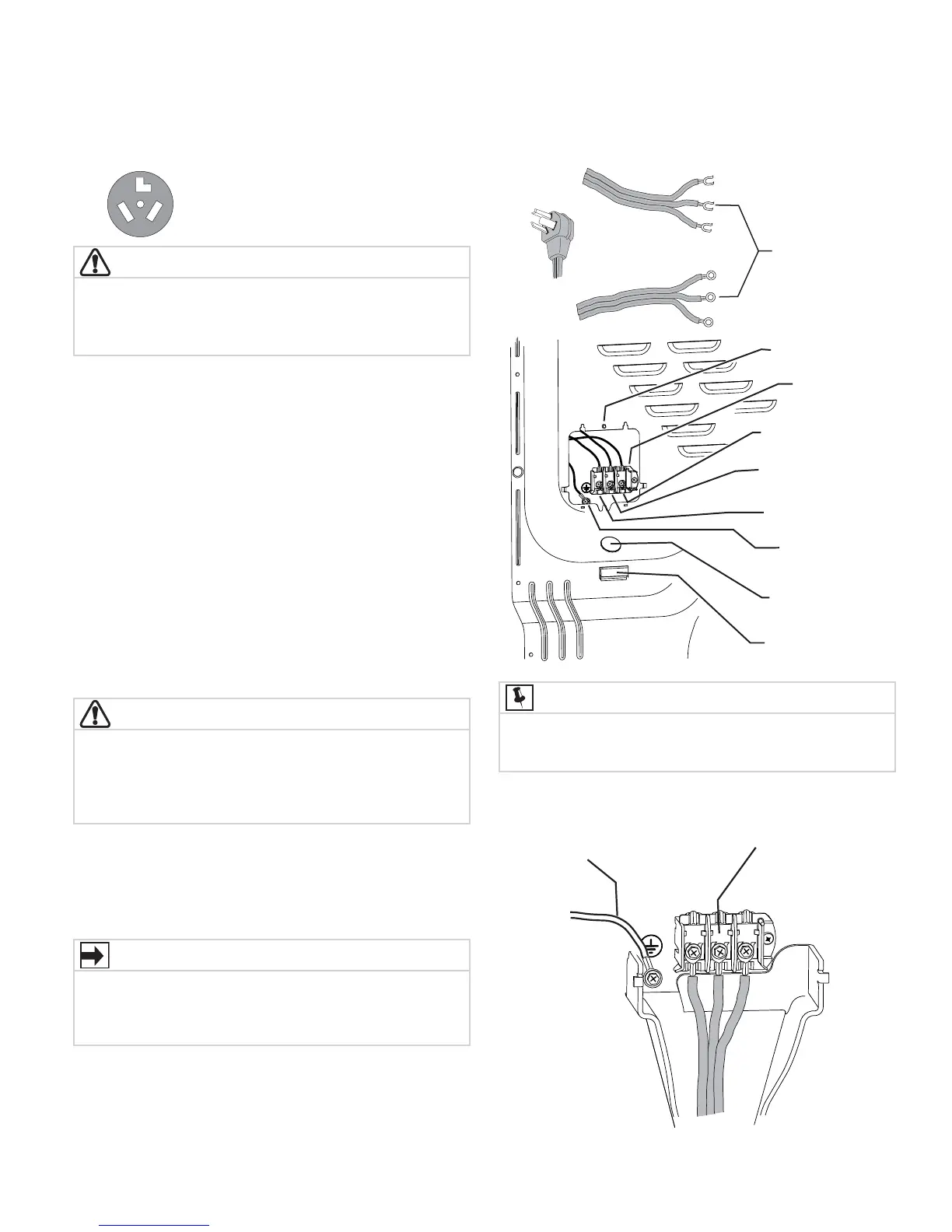

Instructions d’Installation
Mise à la
terre interne
(Vis VERTE)
Installez un
réducteur de
tension certifié UL ici
Fente de
récupération pour
les vis des bornes
Fil 1
(Borne en LAITON)
Fil neutre
(Borne en ARGENT)
Fil 2
(Borne en LAITON)
Vis du panneau
d'accès
Bloc de
branchement
Fil neutre
(fil du centre)
30 AMP
NEMA 10-30
N'ENLEVEZ PAS la mise
à la terre interne dans
un système à trois ls!
Borne
neutre
