Kenmore PG-40602SRL - Lista de Partes

44

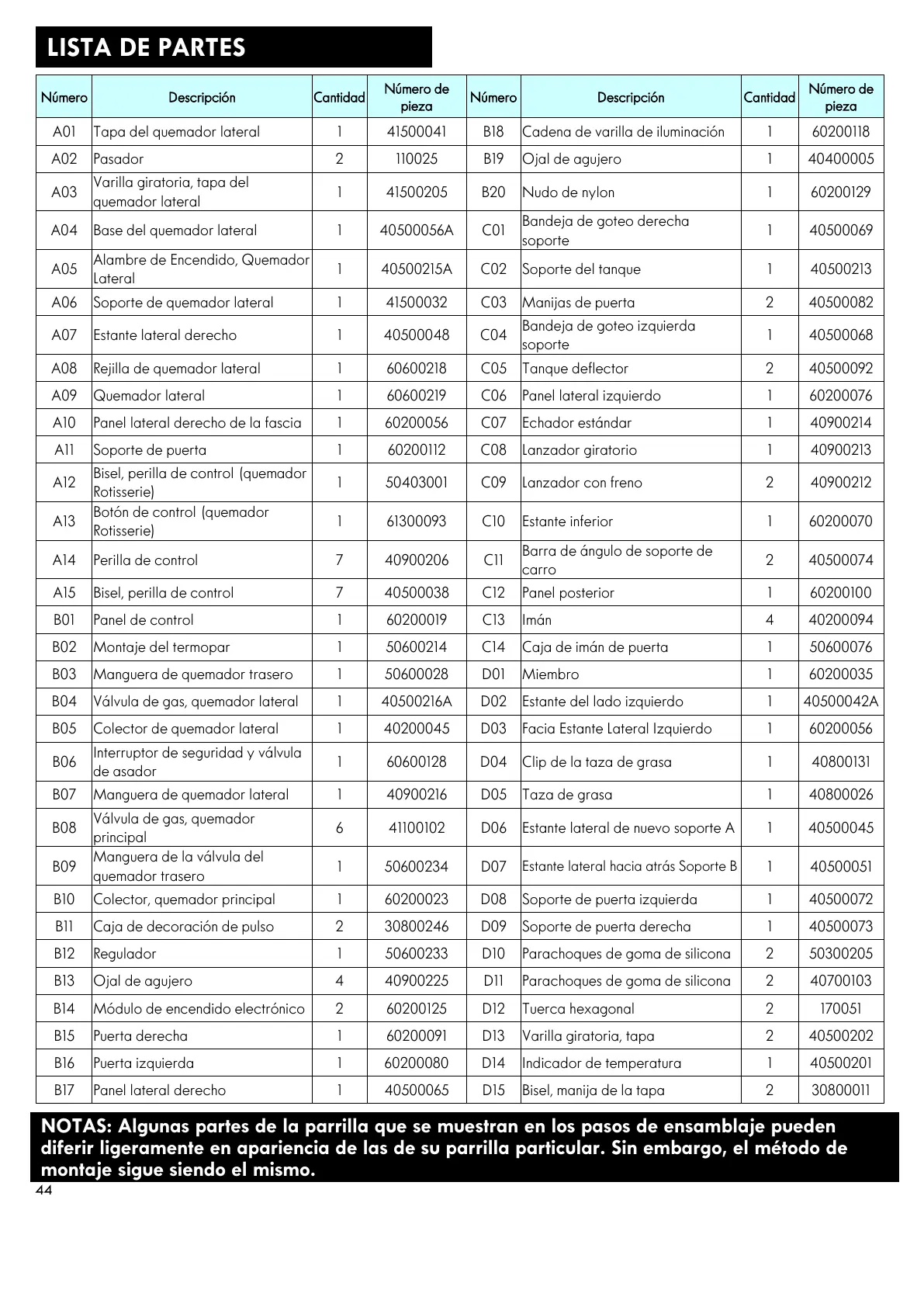

LISTA DE PARTES
Número
Descripción
Cantidad
Número de
pieza
Número
Descripción
Cantidad
Número de
pieza
A01
Tapa del quemador lateral
1
41500041
B18
Cadena de varilla de iluminación
1
60200118
A02
Pasador
2
110025
B19
Ojal de agujero
1
40400005
A03
Varilla giratoria, tapa del
quemador lateral
1
41500205
B20
Nudo de nylon
1
60200129
A04
Base del quemador lateral
1
40500056A
C01
Bandeja de goteo derecha
soporte
1
40500069
A05
Alambre de Encendido, Quemador
Lateral
1
40500215A
C02
Soporte del tanque
1
40500213
A06
Soporte de quemador lateral
1
41500032
C03
Manijas de puerta
2
40500082
A07
Estante lateral derecho
1
40500048
C04
Bandeja de goteo izquierda
soporte
1
40500068
A08
Rejilla de quemador lateral
1
60600218
C05
Tanque deflector
2
40500092
A09
Quemador lateral
1
60600219
C06
Panel lateral izquierdo
1
60200076
A10
Panel lateral derecho de la fascia
1
60200056
C07
Echador estándar
1
40900214
A11
Soporte de puerta
1
60200112
C08
Lanzador giratorio
1
40900213
A12
Bisel, perilla de control (quemador
Rotisserie)
1
50403001
C09
Lanzador con freno
2
40900212
A13
Botón de control (quemador
Rotisserie)
1
61300093
C10
Estante inferior
1
60200070
A14
Perilla de control
7
40900206
C11
Barra de ángulo de soporte de
carro
2
40500074
A15
Bisel, perilla de control
7
40500038
C12
Panel posterior
1
60200100
B01
Panel de control
1
60200019
C13
Imán
4
40200094
B02
Montaje del termopar
1
50600214
C14
Caja de imán de puerta
1
50600076
B03
Manguera de quemador trasero
1
50600028
D01
Miembro
1
60200035
B04
Válvula de gas, quemador lateral
1
40500216A
D02
Estante del lado izquierdo
1
40500042A
B05
Colector de quemador lateral
1
40200045
D03
Facia Estante Lateral Izquierdo
1
60200056
B06
Interruptor de seguridad y válvula
de asador
1
60600128
D04
Clip de la taza de grasa
1
40800131
B07
Manguera de quemador lateral
1
40900216
D05
Taza de grasa
1
40800026
B08
Válvula de gas, quemador
principal
6
41100102
D06
Estante lateral de nuevo soporte A
1
40500045
B09
Manguera de la válvula del
quemador trasero
1
50600234
D07
Estante lateral hacia atrás Soporte B
1
40500051
B10
Colector, quemador principal
1
60200023
D08
Soporte de puerta izquierda
1
40500072
B11
Caja de decoración de pulso
2
30800246
D09
Soporte de puerta derecha
1
40500073
B12
Regulador
1
50600233
D10
Parachoques de goma de silicona
2
50300205
B13
Ojal de agujero
4
40900225
D11
Parachoques de goma de silicona
2
40700103
B14
Módulo de encendido electrónico
2
60200125
D12
Tuerca hexagonal
2
170051
B15
Puerta derecha
1
60200091
D13
Varilla giratoria, tapa
2
40500202
B16
Puerta izquierda
1
60200080
D14
Indicador de temperatura
1
40500201
B17
Panel lateral derecho
1
40500065
D15
Bisel, manija de la tapa
2
30800011
NOTAS: Algunas partes de la parrilla que se muestran en los pasos de ensamblaje pueden
diferir ligeramente en apariencia de las de su parrilla particular. Sin embargo, el método de
montaje sigue siendo el mismo.
