Connexion/Installation
55Français

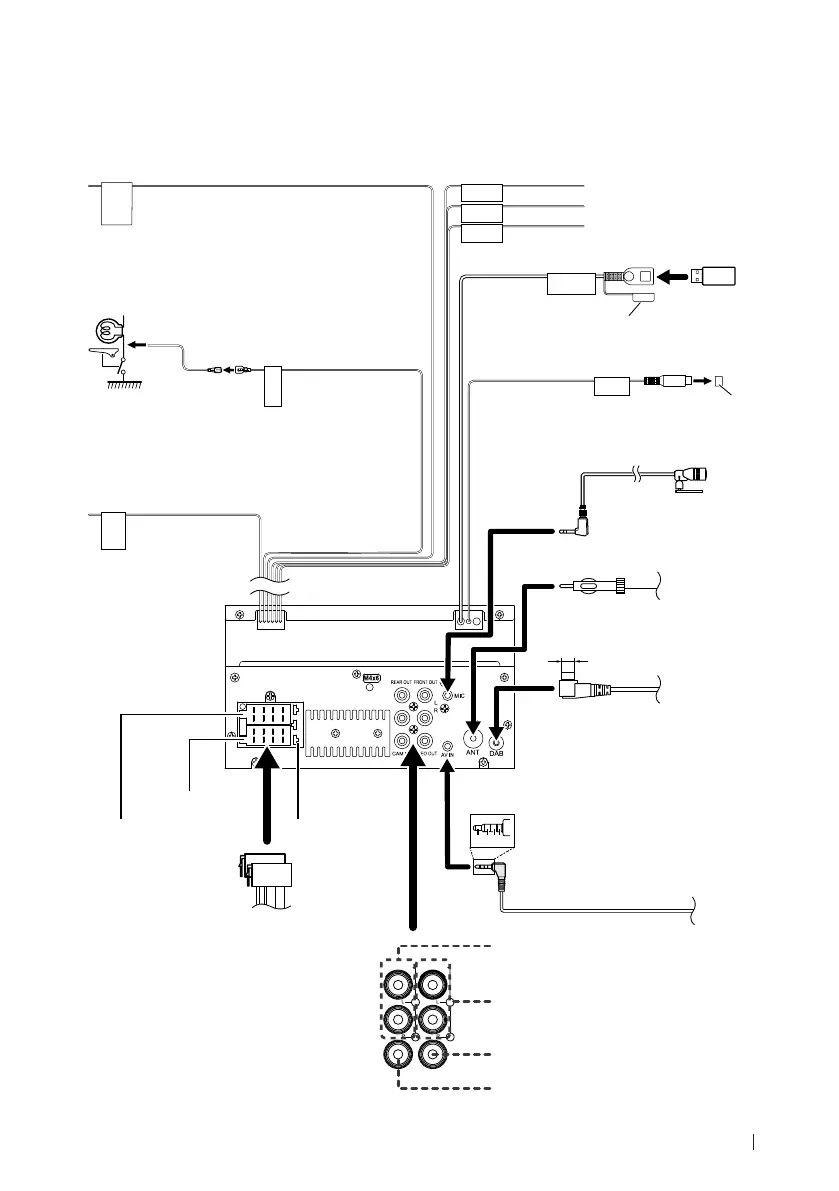

Ñ Connexion des câbles sur les contacts électriques
PRK SW
STEERING
WHEEL
REMOTE
INPUT
2 4 6 8
1 3 5 7
2 4 6 8
1 3 5 7
REVERSE
SUB
WOOFER
1 2 3 4
5V
=
1.5A
ST REMOTE
INPUT 1
ST REMOTE
INPUT 2
ST REMOTE
GND
Connexion au commutateur
de détection du frein à
main.
Par mesure de sécurité,
connectez le détecteur
de stationnement.
Vert clair (Câble du détecteur de stationnement)
Accessoire 3: Câble d'extension de stationnement
Violet/Blanc (Câble du détecteur de marche arrière)
Accessoire 1:
Microphone Bluetooth
Vers la télécommande au volant
Pour utiliser la fonction de télécommande au
volant, vous avez besoin d'un adaptateur de
télécommande spécial (non fourni) qui correspond
à votre véhicule.
Connexion au faisceau
du feu de marche
arrière du véhicule lors
de l'utilisation de la vue
arrière de la caméra.
Bleu ciel/Jaune (Câble de la télécommande au volant)
Fusible (15 A)
Préamplification du caisson de basses
Capuchon
Capuchon
Antenne FM/AM
Φ 6,5 mm (maximum)
Antenne DAB
CX-DAB1
[3]
Connecteur A
Connecteur B
Périphérique
USB
[2]
Borne USB
[1]
(1,0 m)
[1]
Courant d'alimentation maximum USB :
CC 5 V = 1,5 A
[2]
Vendue séparément
[3]
Accessoire en option
Connecteur ISO
FRONT OUTREAR OUT
VIDEO OUTCAM IN
Préamplification audio arrière
(Gauche : blanc, Droite : rouge)
AV-IN
[2]
(1 ; audio gauche, 2 ; vidéo
composite, 3 ; masse, 4 ; audio droite).
#ATTENTION
L'utilisation de CX-DAB1 (accessoire en
option)
comme antenne DAB est recommandée.
Lors de l'utilisation d'une antenne
DAB disponible dans le commerce, le
diamètre du connecteur SMB doit être
de 6,5 mm maximum.
Préamplification audio avant
(Gauche : blanc, Droite : rouge)
Sortie vidéo (jaune)
Entrée de la caméra vue arrière (jaune)
Vert clair/Rouge
Violet/Rouge
Gris/Rouge
Connexion au faisceau des commandes au volant
du véhicule. Contactez votre revendeur KENWOOD
pour en savoir plus.
