Kenwood DMX5020DABS Quick Start Guide

Connexion/Installation
56

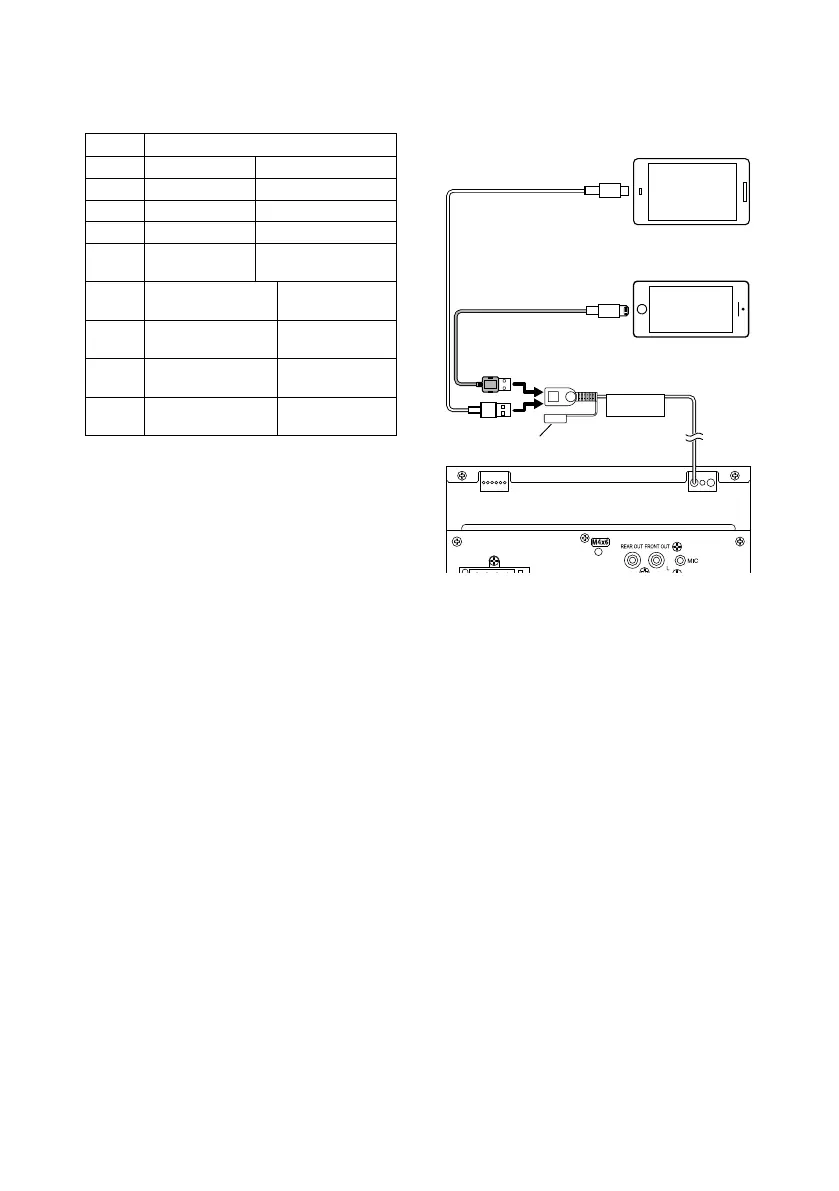

Ñ Branchement d'un iPhone/
Android
5V
=
1.5A
KCA-iP103 (0,8 m)
[3]
Câble USB
[2]
iPhone
[2]
Connecteur lumineux
Smartphone Android
[2]
Capuchon
Borne USB
[1]
(1,0 m)
[1]
Courant d'alimentation maximum USB :
CC 5 V = 1,5 A
[2]
Vendue séparément
[3]
Accessoire en option
Ñ Guide de la fonction
Connecteur ISO
Broche Couleur et fonction
A-4 Jaune Batterie
A-5 Bleu Antenne électrique
[1]
A-6 Orange/Blanc Éclairage
A-7 Rouge Allumage (ACC)
A-8 Noir Branchement à la terre
(masse)
B-1/B-2 Violet (+) /
Violet/Noir (–)
Arrière droit
B-3/B-4 Gris (+) /
Gris/Noir (–)
Avant droit
B-5/B-6 Blanc (+) /
Blanc/Noir (–)
Avant gauche
B-7/B-8 Vert (+)/
Vert/Noir (–)
Arrière gauche
[1]
Max. 150 mA, 12 V
• Impédance d'enceinte : 4-8 Ω
! ATTENTION
Avant de connecter les connecteurs ISO
(disponibles dans le commerce) à l'unité,
vérier les conditions suivantes :
• Veiller à ce que l'affectation des broches du
connecteur corresponde à l'unité KENWOOD.
• Prendre un avis supplémentaire pour le câble
d'alimentation.
• Si les câbles d'alimentation et de contact
ne correspondent pas, les changer en
conséquence.
• Si le véhicule ne dispose pas d'un câble de
démarrage, utiliser une interface disponible
dans le commerce.
!B5H-0358-07_QSG_DMX_E_EnFrDeNl.indb 56 2020/07/09 11:04

Kenwood DMX5020DABS Specifications

General

DIN size	2 DIN
Output power	- W
Product color	Black
Ready for iPod	Yes
Disc types supported	No
Audio output channels	- channels
