Conexão/Instalação
111Português

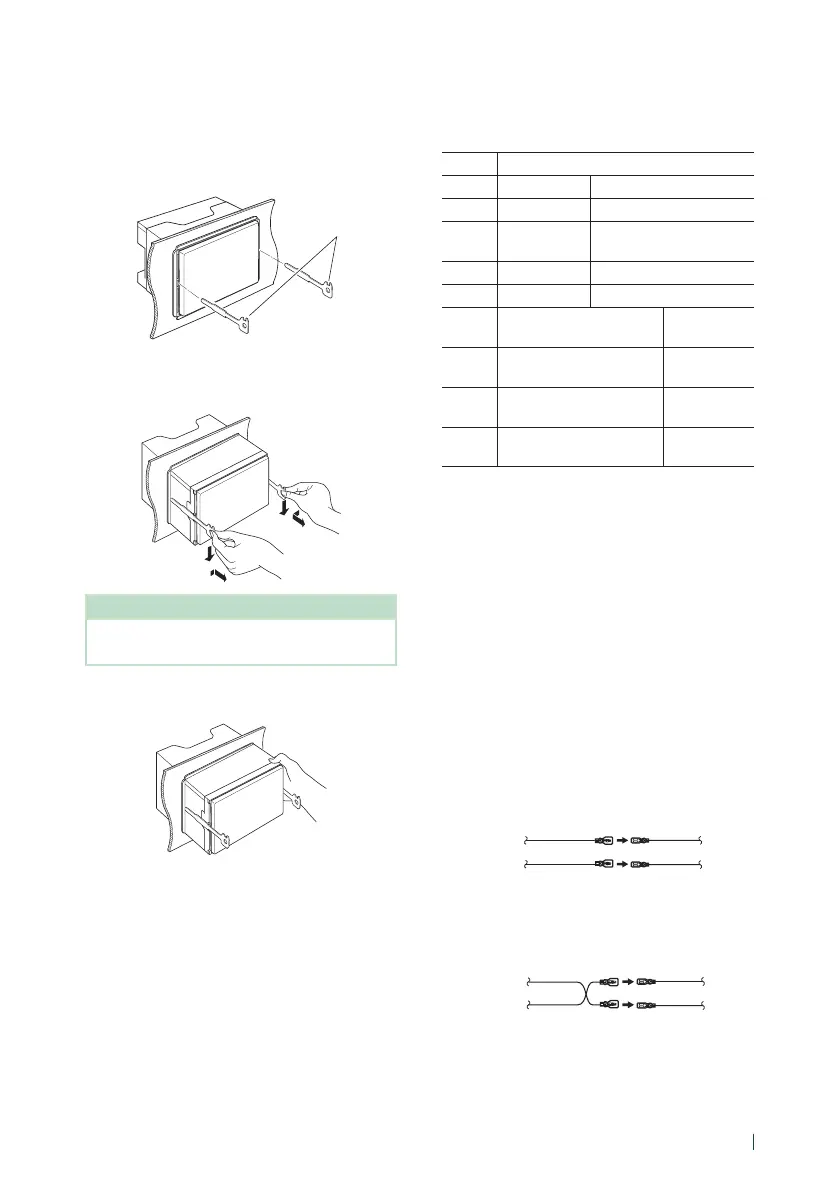

Ñ Remoção do aparelho
1) Retire a moldura. (P.110)
2) Insira as duas chaves de remoção (acessório
5) profundamente nas ranhuras de cada
lado, conforme indicado.
5
3) Baixe a chave de remoção e puxe para retirar
a unidade até meio, enquanto pressiona para
dentro.
NOTA
• Tenha cuidado para não se ferir com os pinos de
retenção da chave de remoção.
4) Puxe a unidade totalmente para fora, com as
mãos, tendo cuidado para não a deixar cair.
Ñ Guia de funcionamento do
conector da cablagem elétrica
(Acessório 1)
Pino Cor e função
A-4 Amarelo Bateria
A-5 Azul/Branco
[2]
Controlo de energia
A-6 Laranja/
branco
Dimmer
A-7 Vermelho Ignição (ACC)
A-8 Preto Ligação terra (massa)
B-1/ B-2 Roxo (+) / Roxo/Preto (–) Traseiro
direito
B-3/ B-4 Cinzento (+) / Cinzento/
Preto (–)
Dianteiro
direito
B-5/ B-6 Branco (+) / Branco/
Preto (–)
Dianteiro
esquerdo
B-7/ B-8 Verde (+) / Verde/Preto (–) Traseiro
esquerdo
*Impedância do altifalante: 4-8 Ω
[1] [2]: Cabo Azul/Branco fornece dois cabos, [1] e [2].
Saída total do cabo Azul/Branco ([1] +[2]):
12 V = 350 mA
#ADVERTÊNCIA para Ligação do
Conector ISO
A disposição dos pinos nos conectores ISO depende do
tipo do veículo. Certifique-se de que efetua as ligações
corretamente, para evitar danos no aparelho. A ligação
predefinida das cablagens é descrita em (1) abaixo.
Se os pinos do conector ISO se apresentarem como
ilustrado em (2), faça as ligações conforme ilustrado.
Assegure-se que torna a ligar o cabo conforme
indicado (2) abaixo para instalar esta unidade em
automóveis Volkswagen, etc.
(1): Configuração predefinida
O pino vermelho (A-7) do conector ISO do veículo está
ligado à fonte de alimentação constante e o pino A-4
(amarelo) está ligado à ignição.
Vermelho (Cabo de ignição)
Amarelo (cabo da bateria) Amarelo (pino A-4)
Vermelho (Pino A-7)
Unidade Veículo
(2)
O pino vermelho (A-7) do conector ISO do veículo
está ligado à fonte de alimentação constante e o pino
amarelo (A-4) está ligado à ignição.
Vermelho (Cabo de ignição)
Amarelo (cabo da bateria) Amarelo (pino A-4)
Vermelho (Pino A-7)
Unidade Veículo
