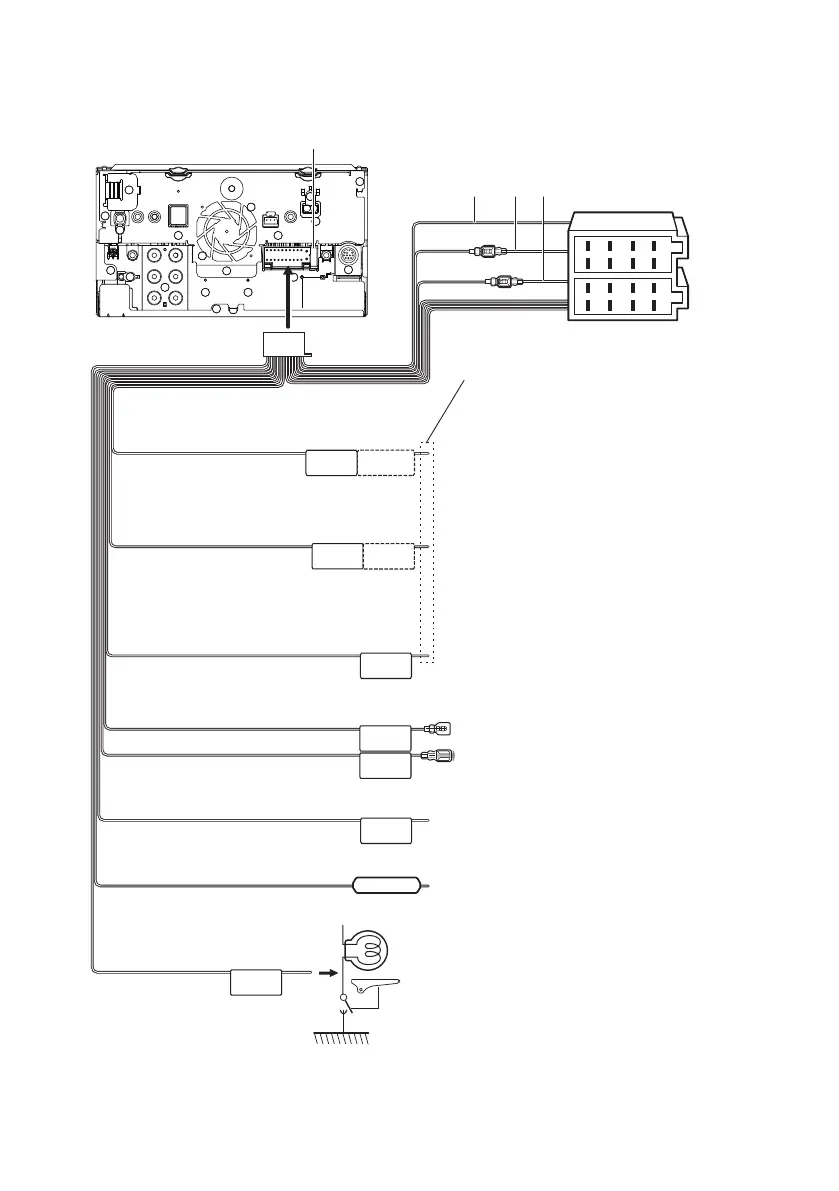

Conexão/Instalação
112
MUTE
P. CONT
ANT CONT
STEERING WHEEL
REMOTE INPUT
REMOTE CONT
REVERSE
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
PRK SW
CAM+
CAM–
S SENS
Fusível (15 A)
Ligue ao terminal de controlo da alimentação quando
utilizar o amplificador de potência opcional ou ao
terminal de alimentação para o amplificador de
potência da antena de película ou de vara curta.
Azul/Branco
[1]
(Controlo da alimentação/ Fio de controlo da antena)
Verde/Branco
Verde/Vermelho
Para o terminal de controlo da câmara da série
CMOS-3xx (acessório opcional)
Ligue ao terminal que está ligado à terra quando o
telefone toca ou durante a comunicação.
Castanho
(Fio de controlo de silêncio)
Roxo/Branco
(Fio do sensor de marcha-atrás) (2 m)
Rosa
(Entrada de pulso de velocidade) (2 m)
(Apenas DMX8020DABS)
Azul-claro/amarelo
(fio do controlo remoto do volante)
Ligue à cablagem de luz de marcha-atrás quando
utilizar a câmara de visão traseira opcional.
Conecte à cablagem de pulso de velocidade do veículo.
Não corte a etiqueta “S SENS” ou poderá resultar em
falha.
Para controlo remoto do volante
Para utilizar a função de controlo remoto do volante,
é necessário um adaptador remoto exclusivo (não
fornecido) que corresponda ao seu automóvel.
Se não tiver sido efetuada qualquer ligação, não
deixe o cabo fora da patilha.
Acessório 1
Ligue à cablagem do interruptor de deteção do travão de
mão do veículo.
Verde-claro
(Fio do sensor de estacionamento)
(2 m)
Para maior segurança, assegure-
se de que liga o sensor de
estacionamento.
A B C
A: Preto (Fio de terra)
B: Amarelo (Cabo da bateria)
C: Vermelho (Fio de ignição)
[1] [2]: Cabo Azul/Branco fornece dois cabos, [1] e [2]. Saída total do cabo Azul/Branco ([1] + [2]): 12 V = 350 mA
Conector B
Conector A
Ñ Ligar os cabos aos terminais
