Conexão/Instalação
113Português

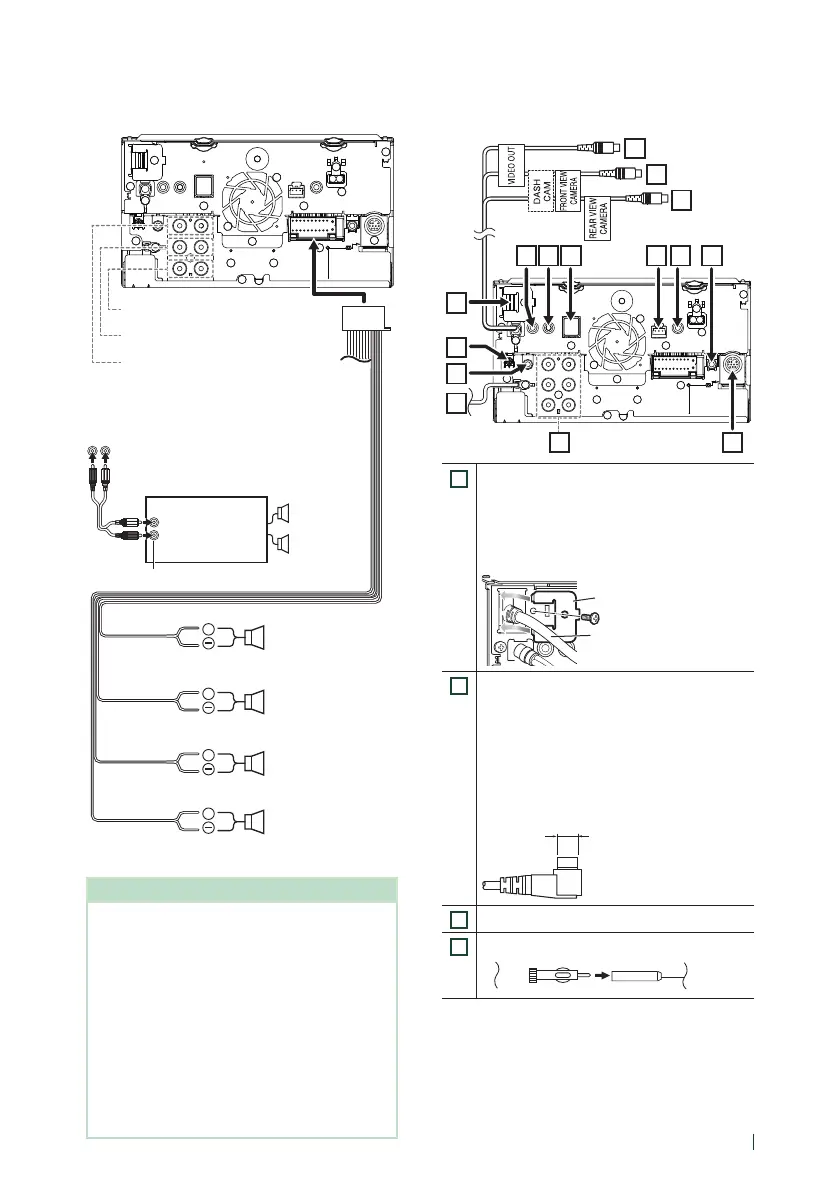

Ñ Configuração do sistema de
altifalantes de 3 vias
+
+
+
+
Ao ligar a um amplificador externo, ligue o seu
fio de terra ao chassis do automóvel para evitar
danificar a unidade.
Branco/Preto
Cinzento/Preto
Verde/Preto
Roxo/Preto
Impedância de altifalante 4-8 Ω
Roxo
Verde
Cinzento
Branco
Para coluna esquerda
de gama média
Pré-saída do Subwoofer
Para coluna direita de
gama média
Pré-saída de Gama Média
Para a coluna esquerda
do tweeter
Pré-saída de Tweeter
Para a coluna direita
do tweeter
Amplificador de
potência
(acessório opcional)
Cabo RCA
(Vendido em separado)
Entrada
Altifalante
Pré-saída
NOTA
• Para a configuração do sistema de altifalantes,
consulte Configuração do sistema de
altifalantes de 3 vias (P.65) no Manual de
instruções.
• Para configuração das colunas e configuração
cruzada, consulte Configuração dos
altifalantes/ X’over (P.64) no Manual de
instruções.
• Para saber como conectar os cabos das colunas
a terminais diferentes dos terminais das colunas
e os terminais de Pré-saída, consulte Conectar o
sistema e os componentes externos (P.113) e
Ligar os cabos aos terminais (P.112).
Ñ Conectar o sistema e os
componentes externos
4
3
2
1
5 6
78910
13
14
15
1112
1
Entrada HDMI
Utilize o cabo HDMI KCA-HD100 (acessório
opcional).
Quando ligar o cabo ao terminal HDMI, retire
a fixação. Depois de ligar o cabo, coloque
novamente a fixação.
Conector HDMI
Fixação
2
Antena de Rádio Digital CX-DAB1 (acessório
opcional)
!
A utilização de um CX-DAB1 (acessório
opcional) como uma antena de Rádio Digital é
recomendada.
Quando utilizar uma antena de Rádio Digital
disponível no mercado, o diâmetro do conector
SMB deve ser igual ou inferior a Φ6,5 mm.
Φ 6,5 mm (máximo)
3
Saída de Áudio AV (minificha ø3,5)
4
Entrada da antena FM/AM
