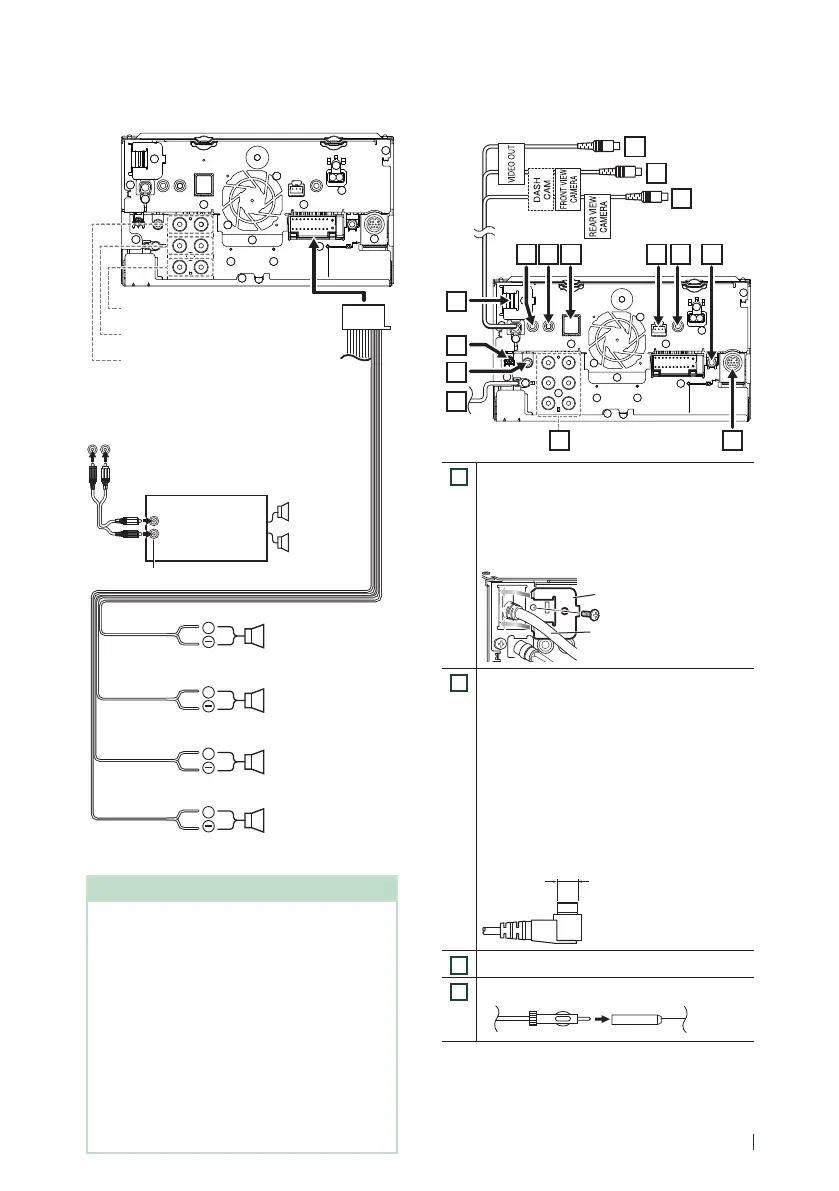

Подключение/установка
129Pyccкий
Ñ Настройка 3-полосной системы
динамиков
+
+
+
+
При подключении к внешнему усилителю,
подключите провод заземления к шасси
автомобиля во избежание повреждения устройства.
Белый/Черный
Серый/Черный
Зеленый/Черный
Пурпурный/Черный
Сопротивление динамика: 4-8 Ом
Фиолетовый
Зеленый
Серый
Белый
К левому динамику
среднего диапазона
Предварительный вывод сабвуфера
К правому динамику
среднего диапазона
Предвыход среднего диапазона
К левому ВЧ-
динамику
Предвыход ВЧ-динамика
К правому ВЧ-
динамику
Усилитель
мощности
(дополнительная
принадлежность)
Кабель RCA
(Продается отдельно)
Ввод
Динамик
Предвыход
ПРИМЕЧАНИЕ
• Настройку акустической системы см. в
разделе Настройка 3-полосной системы
динамиков (с.65) в инструкции по
эксплуатации.
• Информацию по настройке динамика и
кроссовера см. в разделе Настройка
динамика/кроссовера (с.66) в инструкции
по эксплуатации.
• Способ подключения проводов динамика к
разъемам, отличным от разъемов динамика,
и разъемам предвыхода см. в разделе
Подключение системы и внешних
компонентов (с.129) и Подсоединение
проводов к клеммам (с.128).
Ñ Подключение системы и
внешних компонентов
4
3
2
1
5 6
78910
13
14
15
1112
1
Вход HDMI
Используйте HDMI-кабель KCA-HD100
(дополнительная принадлежность).
Когда подключаете кабель к разъему HDMI,
снимите фиксатор. После подключения
кабеля снова установите фиксатор.
Разъем HDMI
Фиксатор
2
Антенна для цифрового радио CX-
DAB1 (факультативное дополнительное
оборудование)
!
Рекомендуется использовать CX-DAB1
(факультативное дополнительное
оборудование) в качестве антенны для
цифрового радио.
Если используется имеющаяся в продаже
антенна для цифрового радио, диаметр
разъема SMB должен быть Φ6,5 мм или
меньше.
Φ 6,5 мм (максимум)
3
Аудиовывод А/В (мини-разъем 3,5)
4
Вход антенны FM/AM
