Verbindung/Installation
47Deutsch

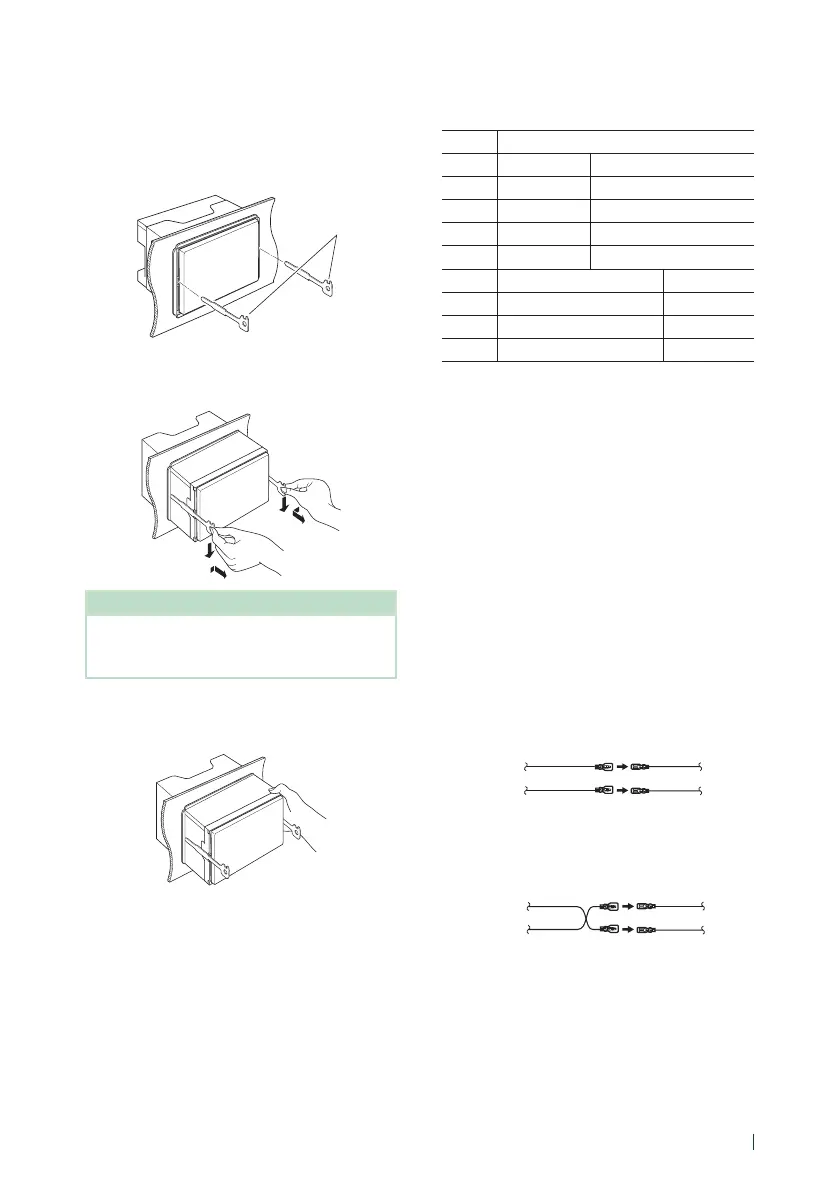

Ñ Ausbau des Geräts
1) Entfernen Sie die Blende. (S.46)
2) Schieben Sie die beiden Entnahmewerkzeuge
(Zubehör5) wie gezeigt tief in die Schlitze zu
beiden Seiten.
5
3) Senken Sie das Entnahmewerkzeug nach
unten und ziehen Sie das Gerät unter Drücken
nach innen halb heraus.
HINWEIS
• Gehen Sie vorsichtig vor, um sich nicht an
den Vorsprüngen des Entnahmwerkzeugs zu
verletzen.
4) Umfassen Sie das Gerät mit beiden Händen
und ziehen Sie es vorsichtig heraus, damit es
nicht herunterfällt.
Ñ Zuordnung/Funktion der
Kabelbaumanschlüsse (Zubehör 1)
Stift Farbe und Funktion
A-4 Gelb Batterie
A-5 Blau/Weiß
[2]
Stromsteuerung
A-6 Orange/weiß Dimmer
A-7 Rot Zündung (ACC)
A-8 Black Erdungsanschluss (Masse)
B-1/B-2 Lila (+)/Lila/Schwarz (–) Hinten rechts
B-3/B-4 Grau (+)/Grau/Schwarz (–) Vorne rechts
B-5/B-6 Weiß (+)/Weiß/Schwarz (–) Vorne links
B-7/B-8 Grün (+)/Grün/Schwarz (–) Hinten links
*Lautsprecherimpedanz: 4-8 Ω
[1] [2]: Blau/Weiß Kabel für zwei Kabel, [1] und [2].
Gesamtausgang blau/weißer Draht ([1] + [2]):
12 V = 350 mA
#WARNUNG bei Verbindung des ISO-
Anschlusses
Die Stiftbelegung der ISO-Anschlüsse ist vom
Fahrzeugtyp abhängig. Stellen Sie sicher, dass Sie alles
ordnungsgemäß anschließen, um Schäden am Gerät
zu verhindern. Der standardmäßige Anschluss des
Kabelbaums ist unten unter (1) beschrieben. Sind die
ISO-Anschlussstifte wie unter (2) beschrieben belegt,
schließen Sie die Kabel wie dargestellt an. Stellen
Sie bitte sicher, dass das Kabel wie unter (2) unten
beschrieben wieder angeschlossen wird, falls dieses
Gerät in ein Fahrzeug der Marke Volkswagen eingebaut
wird usw.
(1): Werkseinstellung
Der rote (A-7)-Stift des ISO-Anschlusses am Fahrzeug ist
mit der Zündung verbunden, während der gelbe (A-4)-
Stift mit der Konstantspannungsquelle verbunden ist.
rot (Zündkabel)
gelb (Batteriekabel) gelb (A-7-Stift)
rot (A-7-Stift)
Gerät Fahrzeug
(2)
Der rote (A-7)-Stift des ISO-Anschlusses am Fahrzeug ist
mit der Konstantspannungsquelle verbunden, während
der gelbe (A-4) Stift mit der Zündung verbunden ist.
rot (Zündkabel)
gelb (Batteriekabel) gelb (A-4-Stift)
rot (A-7-Stift)
Gerät Fahrzeug
