Verbindung/Installation
48
MUTE
P. CONT
ANT CONT
STEERING WHEEL
REMOTE INPUT
REMOTE CONT
REVERSE
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
PRK SW
CAM+
CAM–
S SENS
Sicherung (15 A)
Bei Verwendung des Leistungsverstärkers
(optionales Zubehör) mit der Stromsteuerklemme
der Motorantenne verbinden; andernfalls mit der
Einspeiseklemme für den Booster-Verstärker der
Folienantenne bzw. der kurzen Stabantenne verbinden.
Blau/Weiß
[1]
(Strom-/Antennensteuerkabel)
Grün/Weiß
Grün/Rot
An den CMOS-3xx Serien (optionales Zubehör)
Kamerasteuerungs-Anschluss
Schließen Sie dieses Kabel an einen geerdeten
Anschluss an, wenn das Telefon klingelt oder telefoniert
wird.
Braun
(Stummschaltungskabel)
Lila/Weiß
(Rückwärtsgang-Sensorkabel) (2 m)
Rosa
(Geschwindigkeits-Impulseingang) (2 m)
(Nur DMX8020DABS)
Hellblau/Gelb
(Lenkrad-Fernbedienungskabel)
Bei Verwendung der optionalen Rückspiegelkamera
an den Rückfahrlicht-Kabelbaum des Fahrzeugs
anschließen.
Verbinden Sie mit dem Geschwindigkeits-
Impulskabelbaum des Fahrzeugs.
Schneiden Sie die „S SENS“-Markierung nicht ab oder
eine Fehlfunktion kann auftreten.
Zur Lenkrad-Fernbedienung
Für die Verwendung der Lenkrad-
Fernbedienungsfunktion benötigen Sie einen speziellen
Fernbedienungsadapter (nicht im Lieferumfang
enthalten), der auf Ihr Fahrzeug abgestimmt ist.
Wenn keine Anschlüsse durchgeführt werden,
lassen Sie das Kabel bitte nicht von der Öse
überstehen.
Zubehör 1
Am Feststellbremsen-Erkennungsschalterkabelbaum des
Fahrzeugs anschließen.
Hellgrün
(Parksensorkabel) (2 m)
Aus Sicherheitsgründen muss der
Feststellbremsen-Sensor unbedingt
angeschlossen werden.
A B C
A: Schwarz (Masseleitung)
B: Gelb (Batteriekabel)
C: Rot (Zünddraht)
[1] [2]: Blau/Weiß Kabel für zwei Kabel, [1] und [2]. Blau/Weiß Kabel-Gesamtausgang ([1] + [2]): 12 V = 350 mA
Anschluss B
Anschluss A

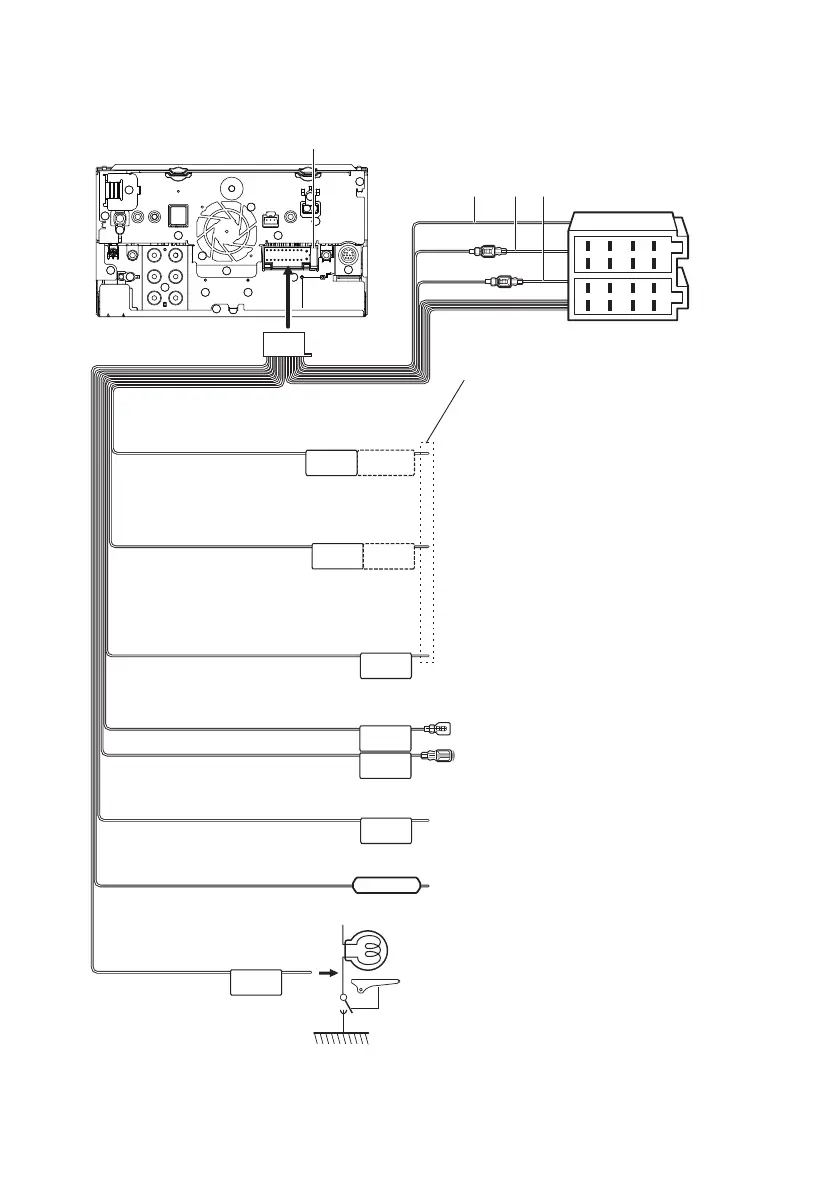

Ñ Anschließen der Kabel an die Anschlüsse
