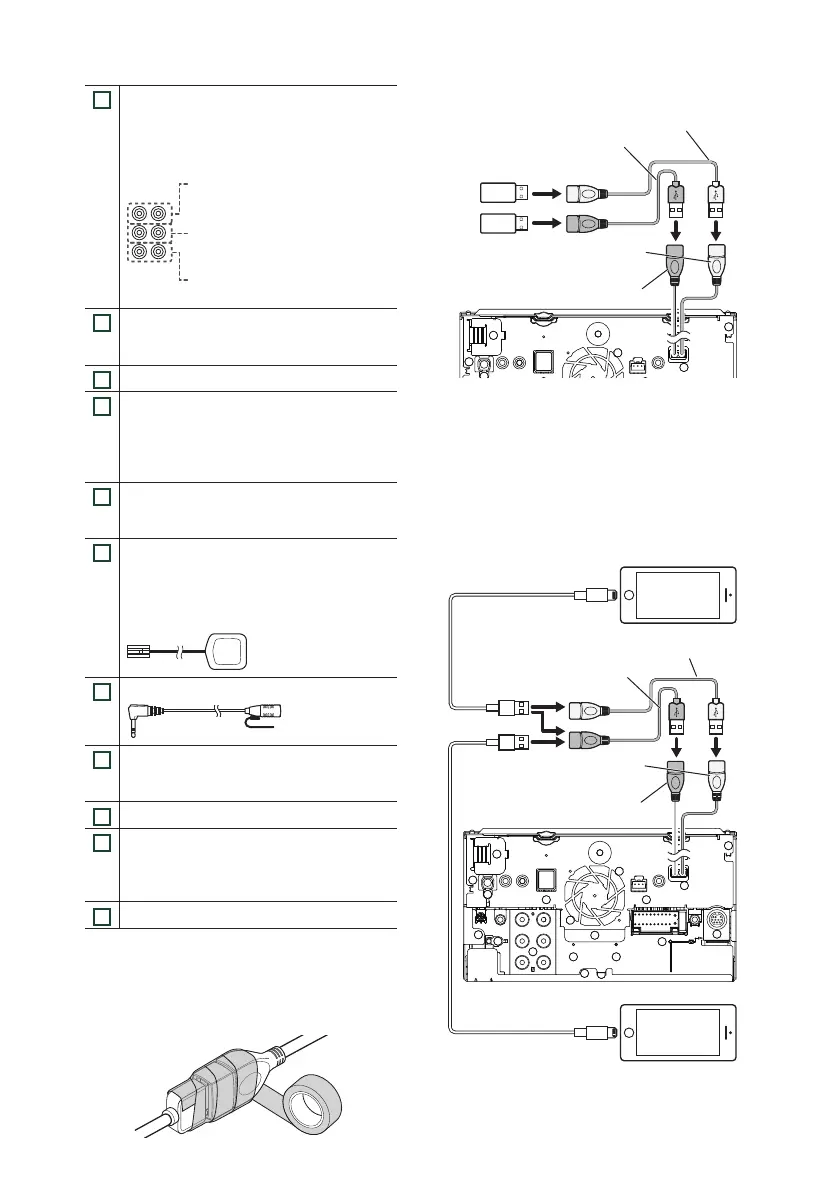

Verbinden/installeren
66
5
Bij aansluiting op een externe versterker,
verbind de aardkabel aan het chassis van
de auto om beschadiging van het toestel te
vermijden.
Audio-preout achter
(Links; wit, rechts; rood)
Audio-preout voor
(Links; wit, rechts; rood)
Subwoofer preout
(Links; wit, rechts; rood)
6
Externe I/F
(Alleen DMX8020DABS)
Maximum voeding: 12 V = 500 mA
7
Externe uitgang TV-tuner
8
Deze aansluiting accepteert AV-IN (CA-C3AV;
optionele accessoire) of camera-ingang.
Zie voor meer informatie Om de camera-
toewijzingsinstellingen in te stellen (P.56)
in de instructiehandleiding.
9
Interface dashboardcamera
Sluit een dashboardcamera DRV-N520
(optionele accessoire) aan. (P.67)
10
Toebehoren 7: GPS-antenne
Gebruik de meegeleverde GPS-antenne. Het
gebruik van andere dan de meegeleverde GPS-
antenne kan een daling in de nauwkeurigheid
van uw positionering teweeg brengen.
11
Toebehoren 4: Bluetooth-microfoon
12
Verbinden met de stuurafstandsharnas van het
voertuig. Neem contact op met uw KENWOOD-
dealer voor meer informatie.
13
Ingang achteruitzichtcamera (geel)
14
Ingang vooruitzichtcamera/
dashboardcamera (geel). Zie Om de camera-
toewijzingsinstellingen in te stellen (P.56)
in de instructiehandleiding.
15
Visuele uitgang (geel)
Ñ
Aansluiten van de USB-verlengkabel
Bevestig de USB-verlengkabel met isolatietape
of dergelijke zodat de aansluitingen niet worden
losgekoppeld.
Ñ Een USB-apparaat aansluiten
USB-apparaat
[2]
USB-aansluiting (grijs)
[1] [4]
USB (Zwart) aansluiting
[1]
Accessoire 2 (Zwart) (1 m)
[3]
Accessoire 3 (grijs) (1 m)
[3] [4]
[1]
USB maximale voedingsstroom :
DC 5 V = 1,5 A
[2]
Afzonderlijk verkocht
[3]
Zie Aansluiten van de USB-verlengkabel
(P.66).
[4]
Alleen DMX8020DABS
Ñ Aansluiten van een iPod/iPhone
KCA-iP103 (0,8 m)
[3]
KCA-iP103 (0,8 m)
[3]
iPod/iPhone
[2]
iPhone (met Apple CarPlay)
[2]
USB-aansluiting (grijs)
[1] [5] [6]
USB (Zwart) aansluiting
[1]
Accessoire 2 (Zwart) (1 m)
[4]
Accessoire 3 (grijs) (1 m)
[4] [6]
