13 Interface RS-232C
En standard, la balance est équipée d'une interface RS-232C permettant de connec-
ter un périphérique (comme une imprimante ou un ordinateur).
13.1 Caractéristiques techniques
 Code ASCII 8 bits
 8 bits de données, 1 bit d'arrêt, pas de parité
 vitesse de transmission sélectionnable dans la plage de 1200 à 9600 bauds
 fonctionnement imperturbable de l'interface n'est garanti qu'avec un câble d'inter-
face KERN approprié (2 m max.)
Pour assurer la communication entre la balance et l’imprimante, les conditions sui-
vantes doivent être remplies :
• Connectez la balance à l'interface de l'imprimante utilisant un câble approprié.
Le fonctionnement imperturbable n'est garanti qu'avec le câble d'interface
KERN approprié.
• La vitesse de transmission de la balance et de l'imprimante doivent corres-
pondre, cf. chap. 11.3.

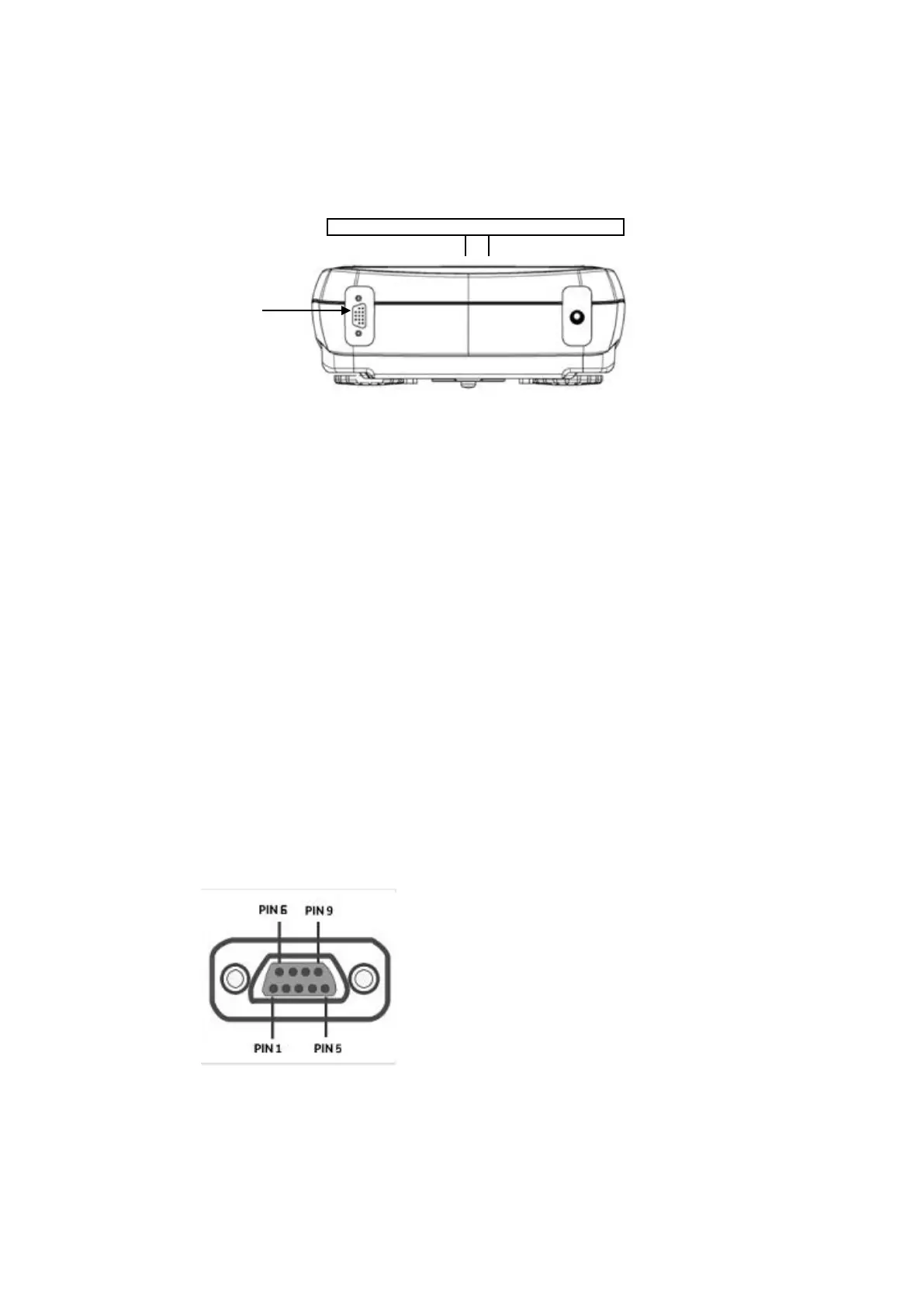

13.2 Affectation des broches de la prise de sortie de la balance
Pin 1: Power +5V
Pin 2: Tx Signal
Pin 3: Rx Signal
Pin 5: GND
