5 - COLLAUDO E MESSA IN SERVIZIO

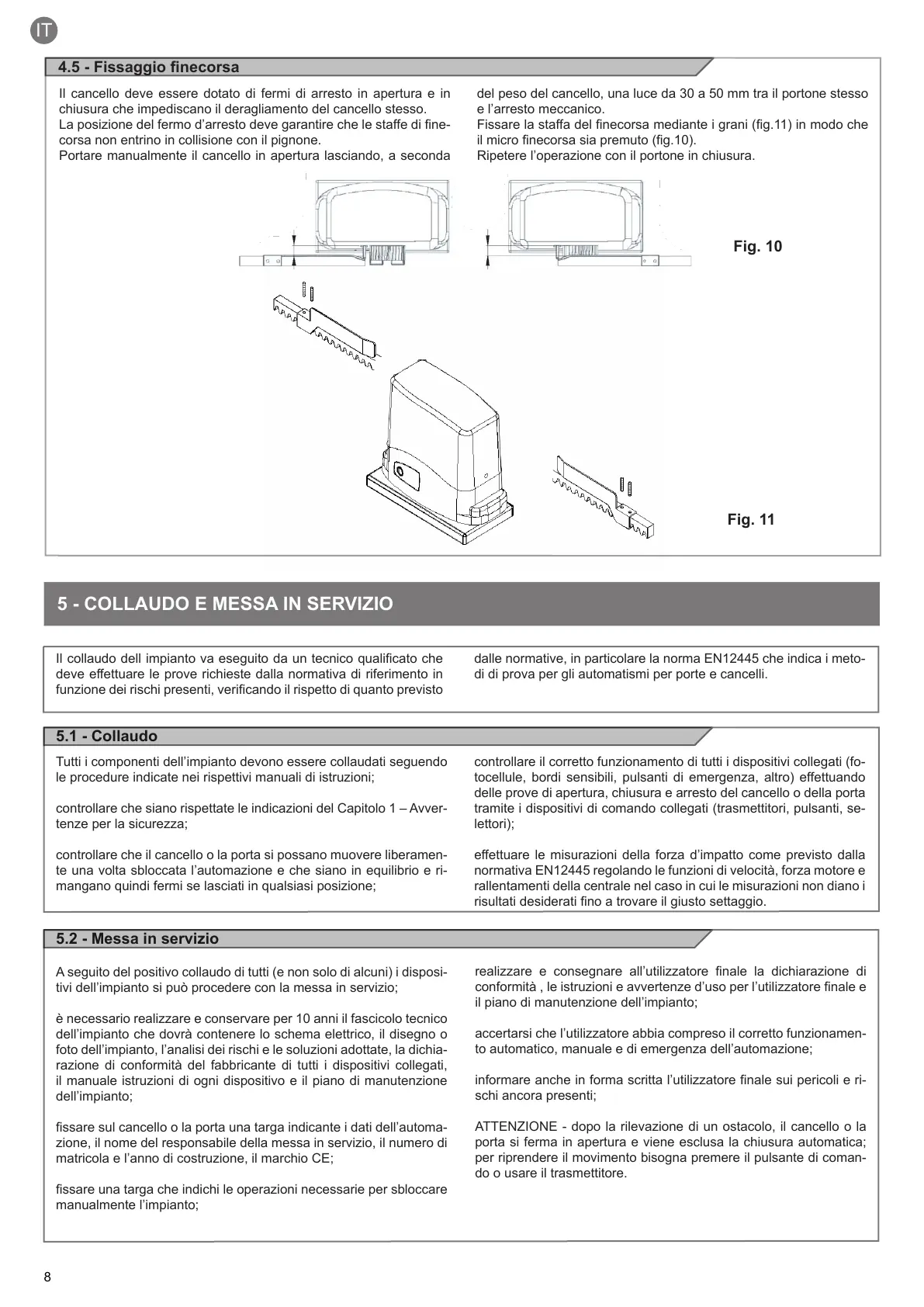

4.5 - Fissaggio necorsa
Il cancello deve essere dotato di fermi di arresto in apertura e in
chiusura che impediscano il deragliamento del cancello stesso.
a posizione del ermo darreso dee aranire che le sae di ne-
corsa non entrino in collisione con il pignone.
Portare manualmente il cancello in apertura lasciando, a seconda
del peso del cancello, una luce da 30 a 50 mm tra il portone stesso
e l’arresto meccanico.
issare la saa del necorsa mediane i rani  in modo che
il micro necorsa sia premuo 
ipeere loperazione con il porone in chiusura
Fig. 10
Fig. 11
5.2 - Messa in servizio
A seguito del positivo collaudo di tutti (e non solo di alcuni) i disposi-
tivi dell’impianto si può procedere con la messa in servizio;
è necessario realizzare e conservare per 10 anni il fascicolo tecnico
dell’impianto che dovrà contenere lo schema elettrico, il disegno o
foto dell’impianto, l’analisi dei rischi e le soluzioni adottate, la dichia-
razione di conformità del fabbricante di tutti i dispositivi collegati,
il manuale istruzioni di ogni dispositivo e il piano di manutenzione
dell’impianto;
ssare sul cancello o la pora una ara indicane i dai dellauoma-
zione, il nome del responsabile della messa in servizio, il numero di
matricola e l’anno di costruzione, il marchio CE;
ssare una ara che indichi le operazioni necessarie per sbloccare
manualmente l’impianto;
realizzare e consenare alluilizzaore nale la dichiarazione di
conormi  le isruzioni e aerenze duso per luilizzaore nale e
il piano di manutenzione dell’impianto;
accertarsi che l’utilizzatore abbia compreso il corretto funzionamen-
to automatico, manuale e di emergenza dell’automazione;
inormare anche in orma scria luilizzaore nale sui pericoli e ri-
schi ancora presenti;
NN  dopo la rilevazione di un ostacolo, il cancello o la
porta si ferma in apertura e viene esclusa la chiusura automatica;
per riprendere il movimento bisogna premere il pulsante di coman-
do o usare il trasmettitore.
5.1 - Collaudo
ui i componeni dellimpiano deono essere collaudai seuendo
le procedure indicate nei rispettivi manuali di istruzioni;
controllare che siano rispettate le indicazioni del Capitolo 1 – Avver-
tenze per la sicurezza;
controllare che il cancello o la porta si possano muovere liberamen-
te una volta sbloccata l’automazione e che siano in equilibrio e ri-
mangano quindi fermi se lasciati in qualsiasi posizione;
controllare il corretto funzionamento di tutti i dispositivi collegati (fo-
tocellule, bordi sensibili, pulsanti di emergenza, altro) effettuando
delle prove di apertura, chiusura e arresto del cancello o della porta
tramite i dispositivi di comando collegati (trasmettitori, pulsanti, se-
lettori);
effettuare le misurazioni della forza d’impatto come previsto dalla
normativa EN12445 regolando le funzioni di velocità, forza motore e
rallentamenti della centrale nel caso in cui le misurazioni non diano i
risulai desiderai no a roare il iuso seaio
l collaudo dell impiano a eseuio da un ecnico ualicao che
deve effettuare le prove richieste dalla normativa di riferimento in
unzione dei rischi preseni ericando il rispeo di uano preiso
dalle normative, in particolare la norma EN12445 che indica i meto-
di di prova per gli automatismi per porte e cancelli.
