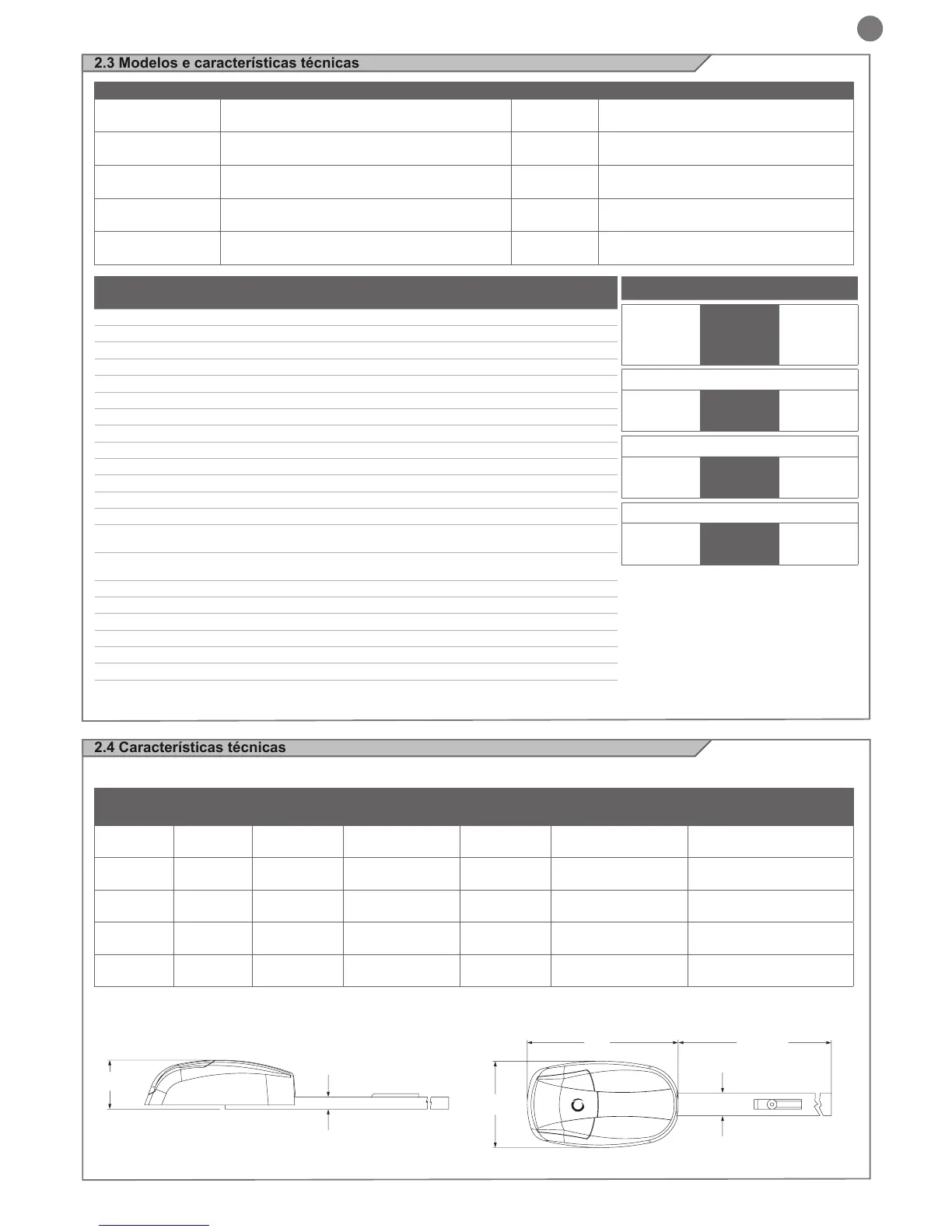

2.3 Modelos e características técnicas
Os dados indicados podem variar com base no deslizamento e balanceamento do portão e do tipo de guia utilizada.
2.4 Características técnicas
Modelo e uso recomendado - Guia e dimensões disponíveis
35
155
370
200
70
3080
DADOS TÉCNICOS VIP7U/VIP7
(VIP7UL/VIP7L)
VIP10U/VIP10
(VIP10UL/VIP10L)
VIP104
(VIP104L)
Velocidade 12 cm/s 12 cm/s 12 cm/s
Força 700 N 1000 N 1000 N
Ciclo de trabalho 60 % 60 % 60 %
Curso 2,8 m 2,8 m 3,5 m
Alimentação 230 Vac (120 Vac) 230 Vac (120 Vac) 230 Vac (120 Vac)
Absorção a 230 Vac (120 Vac) 0,5 A (1 A) 0,7 A (1,4 A) 0,7 A (1,4 A)
Absorção do motor 24 Vdc 4,16 A 6,66 A 6,66 A
Potência consumida 100 W 160 W 160 W
Lâmpada embutida sim sim sim
Luz de sinalização 15 W MAX 15 W MAX 15 W MAX
Luz de cortesia exterior 10 W MAX 10 W MAX 10 W MAX
Saída de alimentação dos acessórios 250mA (24 Vdc) 250mA (24 Vdc) 250mA (24 Vdc)
Fusível 1 linha de alimentação 2.5AT Träge 2.5AT Träge 2.5AT Träge
N.° máx. de emissores
memorizáveis FIX CODE
20 20 20
N.° máx. de emissores
memorizáveis ROLLING CODE
20 20 20
Grau de proteção IP 43 IP 43 IP 43
Dimensões (compr. - prof. - alt.) 200-370-155 mm 200-370-155 mm 200-370-155 mm
Peso 13 Kg 13,5 Kg 16 Kg
Temperatura de funcionamento -20° + 55° °C 20° + 55° °C -20° + 55° °C
Dimensão máxima do portão 10
m
2
13
m
2
16
m
2
Peso máxima do portão 90
Kg 130
Kg 130 Kg
LIMITES DE UTILIZAÇÃO
Seccional Basculante
distendido
Basculante
não
distendido
VIP7U/VIP7/(VIP7UL/VIP7L)
H max=2,7m
m² max=10m²
H max=3m
m² max=9m²
H max=2,5m
m² max=9m²
VIP10U/VIP10/(VIP10UL/VIP10L)
H max=2,7m
m² max=13m²
H max=3m
m² max=14m²
H max=2,5m
m² max=14m²
Modelo
Voltagem
(V)
Superfície da
porta (m
2
)
Comprimento
total
Curso da
gula
Altura da porta na
abertura
Diferença temperatura
ambiente (°C)
VIP7U/
(VIP7UL)
190-240
(110 - 130)
<=10
3320 mm (1x3,3m) 2700 mm <2700 mm
-20+55
VIP7/
(VIP7L)
190-240
(110 - 130)
<=10
3320 mm (3x1,1m) 2700 mm <2700 mm
-20+55
VIP10U/
(VIP10UL)
190-240
(110 - 130)
<=13
3320 mm (1x3,3m) 2700 mm <2700 mm
-20+55
VIP10/
VIP10L)
190-240
(110 - 130)
<=13
3320 mm (3x1,1m) 2700 mm <2700 mm
-20+55
VIP104/
(VIP104L)
190-240
(110 - 130)
<=16
4000 mm (1x4m) 3400 mm <3400 mm
-20+55
CÓDIGO DESCRIÇÃO FORÇA GUIA
VIP7U/(VIP7UL)
para portas seccionadas de até 10 m
2
com motor 24
Vdc e unidade com recetor incorporado
700N
de corrente pré-montada de 3320 mm numa
única peça
VIP7/(VIP7L)
para portas seccionadas de até 10 m
2
com motor 24
Vdc e unidade com recetor incorporado
700N
de corrente de 3320 mm em três partes com
encaixe rápido
VIP10U/(VIP10UL)
para portas seccionadas de até 13 m
2
com motor 24
Vdc e unidade com recetor incorporado
1000N
de corrente pré-montada de 3320 mm numa
única peça
VIP10/(VIP10L)
para portas seccionadas de até 13 m
2
com motor 24
Vdc e unidade com recetor incorporado
1000N
de corrente de 3320 mm em três partes com
encaixe rápido
VIP104/(VIP104L)
para portas seccionadas de até 16 m
2
com motor 24
Vdc e unidade com recetor incorporado
1000N
de corrente pré-montada de 4000 mm numa
única peça
VIP104 (VIP104L)
H max=3,4m
m² max=16m²
H max=3,4m
m² max=14m²
H max=3,2m
m² max=14m²
