INSTRUCCIONES DE ENSAMBLAJE
35 36

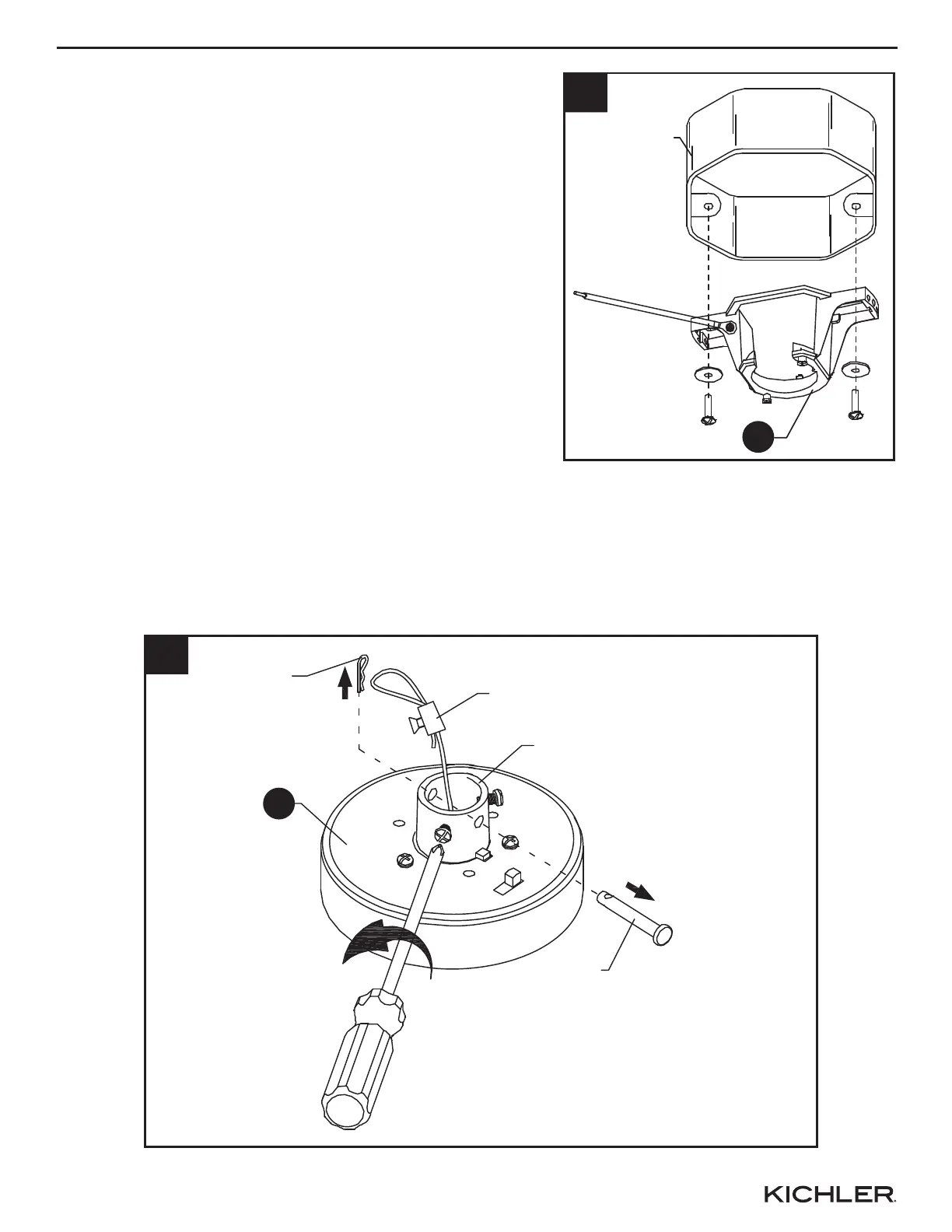

1. Asegure el soporte colgante (A) a la caja eléctrica
del techo, utilizando los tornillos y las arandelas del
soporte colgante.
Importante: Si está fijando el ventilador en un techo
inclinado, cerciórese de que la parte abierta del
soporte colgante esté de cara al techo. No instale el
ventilador en un cielo raso que tenga una inclinación
de más de 20°.
1
A
Caja de salida
2. Afloje los tornillos fijadores del acople que se encuentra en la parte superior del conjunto del
motor (F). Luego retire la horquilla y el pasador cilíndrico y guárdelos para usar en un paso
subsecuente.
Pasador de horquilla
Cable de seguridad
Pasador
cilíndrico
2
F
Acoplamiento
