INSTRUCCIONES DE ENSAMBLAJE
36

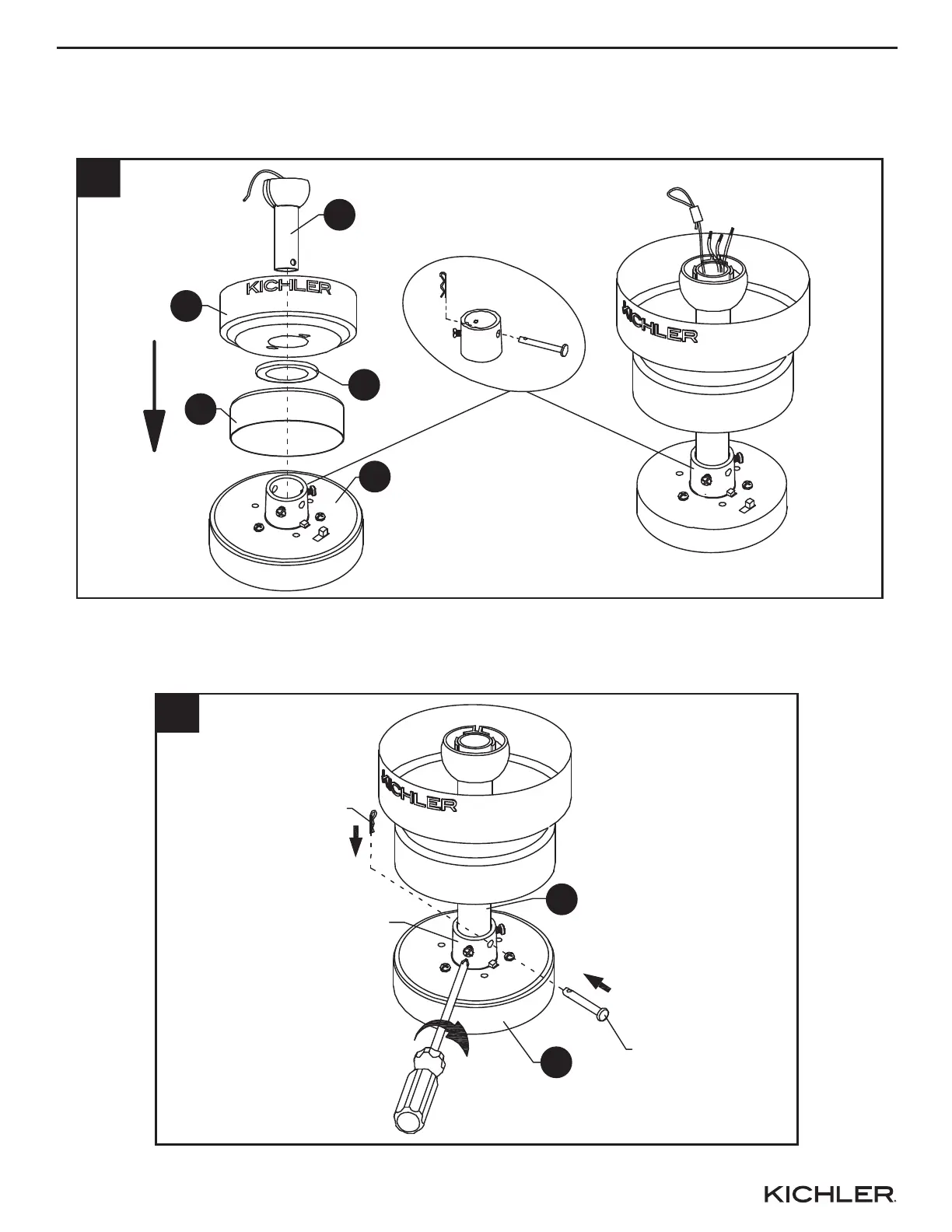

3. Inserte la varilla (B) por la cubierta (C) tapa del agujero de la cubierta (I) y la tapa del
acoplamiento del motor (E). Pase los cables desde el conjunto del motor (F) por la varilla (B);
después inserte la varilla (B) en el acople que se encuentra en la parte superior del conjunto del
motor (F).
4. Pase el pasador cilíndrico por la varilla (B) y el acople que se encuentra en el conjunto del motor
(F) y fíjelo con la horquilla. Apriete los tornillos fijadores que se encuentran en el acople en el
conjunto del motor (F).
Pasador
de horquilla
Pasador
cilíndrico
Acoplamiento
B
F
4
F
I
C
E
B
3
