PB-LS2-16-11-07 - 1007-102/03
LEKTROMIK
S KIMO
®
- 21 -

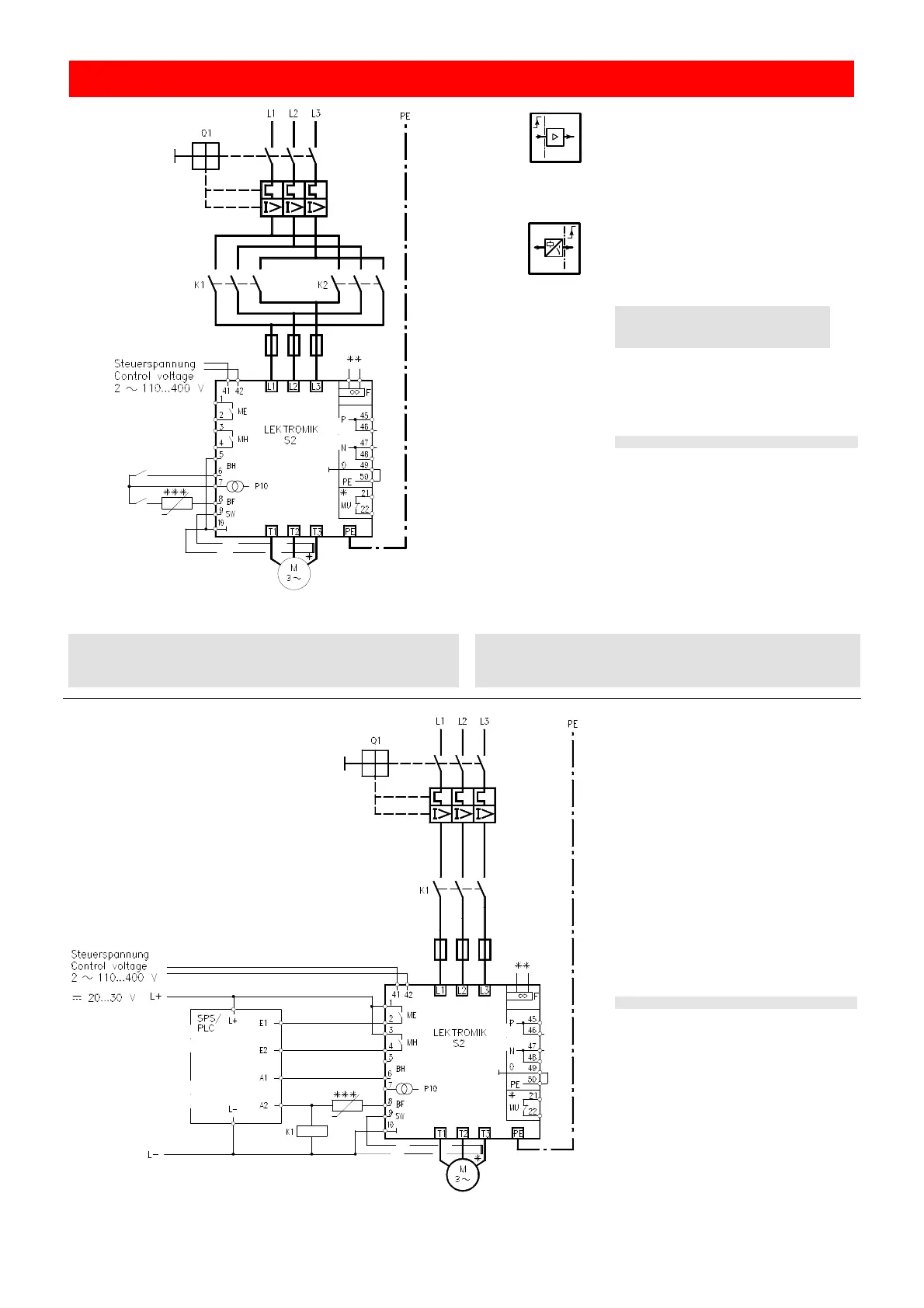

Anschlussempfehlungen Recommended connections
Steuer-
eingänge/
Control inputs
BH- Befehl "Hochlauf"
command "Ramp-up"
BF- Befehl "Freigabe"
command "Enable"
Steuer-
ausgänge/
Control
outputs/
ME- Meldung "Eingeschaltet"
Monitoring signal "In operation"
MH- Meldung "Hochlauf Ende"
Monitoring signal "End of ramp"
Nur mit / only with OPTION LS-I1:
MU- Meldung "Überlast"
Monitoring signal "Overload"
* Nur mit / only with OPTION LS-I1
** Lüfterversorgung siehe technische Daten
Fan supply see technical data
*** PTC Motorschutz (Kaltleiter) oder
Thermostat
Thermistor or thermostat motor protection
Grundanschlüsse mit potentialfreien Kontakten / Basic connections with isolated contacts
ACHTUNG ! Folgende Änderungen gegenüber Ausgabe 23 beachten:
- getrennte Steuerspannung (2 AC 100...400 V)
- Befehl BH anders realisiert, Brücke X1: 5-10 beachten
- Anschluss für Ventilatoren geändert
CAUTION ! Please note the following changes compared with issue 23:
- Separate control voltage (2 AC 100...400 V)
- Command BH with different connection, Link X1: 5-10
- Other fan connection
L- vorzugsweise geerdet.
Bei Potential zwischen L- und PE
Brücken 49-50 entfernen
(max. zulässige Spannung 60 V)
L- is preferably to be earthed.
Remove link 49-50 if there is a potential
difference between L- and PE (max. per-
missible voltage 60 V)
* Nur mit / only with OPTION LS-I1
** Lüfterversorgung siehe technische Daten
Fan supply see technical data
*** PTC Motorschutz (Kaltleiter) oder
Thermostat
Thermistor or thermostat motor protection
Grundanschlüsse für SPS-Steuerung mit 24 V= Industrielogik / Basic connections for PLC with 24 V= industry logic
