Die folgenden Angaben sollen Hinweise auf die
Herstellung eines guten Rauchabzugs geben,
jedoch in keiner Weise und als Ersatz für die
aktuellen Normen gelten, die der qualizierte
Hersteller besitzen muss. Der Ofenhersteller lehnt
jede zivil- oder strafrechtliche Haftung ab bei
Fehlfunktion des Ofens aufgrund eines schlecht
dimensionierten Rauchabzugs und/oder eines
Rauchabzugs, der nicht den geltenden Standards
entspricht, die eingehalten werden müssen. Der
Rauchabzug muss fachmännisch gebaut und von
Kategorie ≥ T200 oder höher sein, einen vertikalen
Verlauf ohne Engpässe aufweisen und beständig
gegen Kondensation und Ruß sein. Er muss außen
isoliert sein, um das Abkühlen der Dämpfe zu
verhindern, und muss mit einem Kondensatablauf
ausgestattet sein. Wenn der Rauchabzug ein
Betonhohlraum ist, muss dieser mit Rohren verlegt
werden. Der Rauchabzug muss eine Inspektionsluke
zur Reinigung vorsehen und muss außerdem von
brennbaren und/oder entzündlichen Materialien
entfernt sein.
Der Öffnungsbereich für die Rauchabsaugung
muss mindestens doppelt so groß sein wie der
Rauchabzugabschnitt und das Eindringen von
Schnee und Tieren muss verhindert werden.
Die Mündungsposition in die Atmosphäre muss
außerhalb des Rückussbereichs liegen, der
durch die Dachform und/oder durch Hindernisse
in der Nähe verursacht wird. Auf Oberlichter und
Dachluken achten.

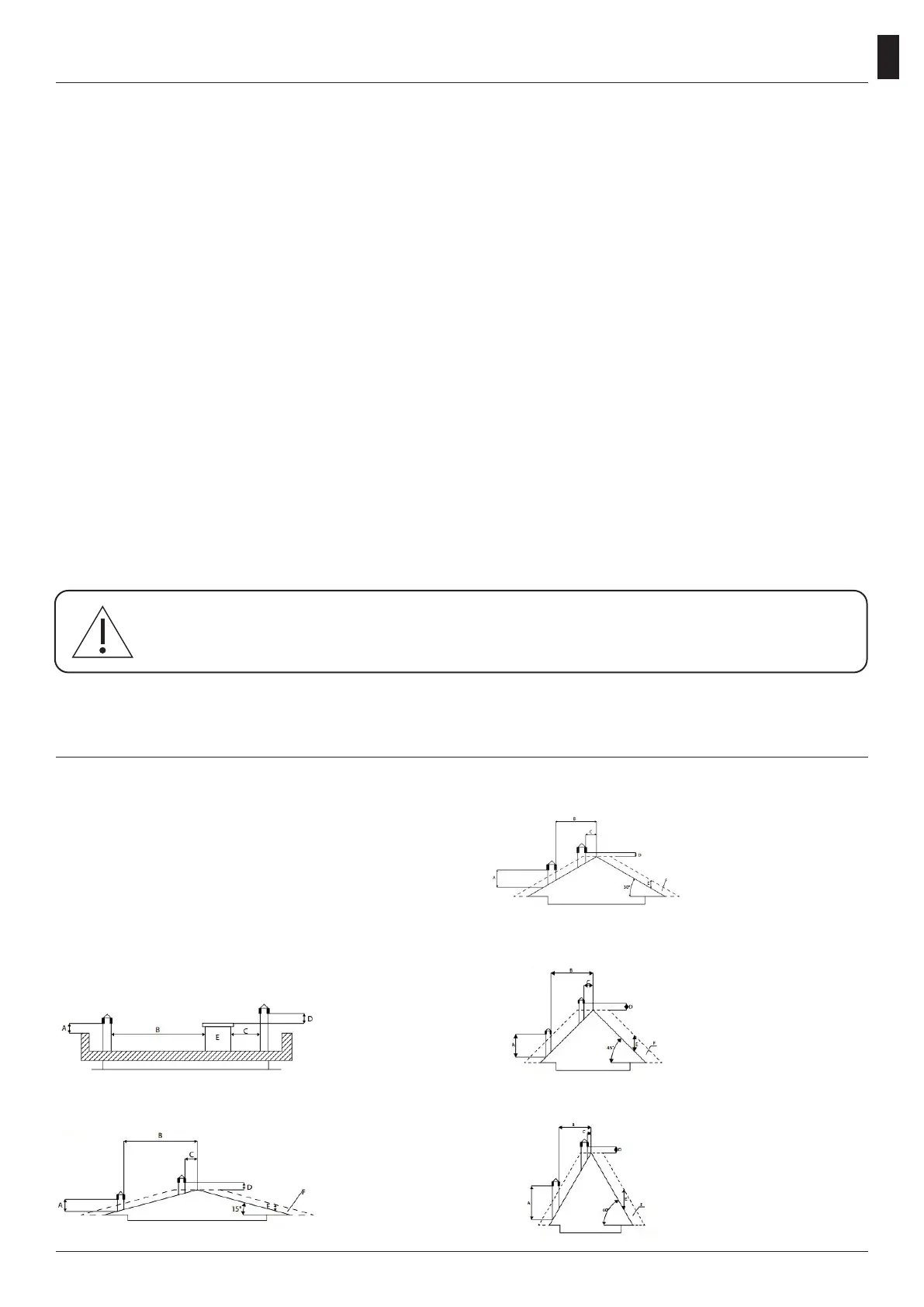

Nachfolgend sind die Mindestabstände aufgeführt,
die von Kaminen oder Rückussbereichen
einzuhalten sind. Überprüfen, ob der Unterdruck
zwischen Rauchabzug und der installierten
Umgebung den Spezikationen entspricht. Die
Mindesthöhe des Rauchabzugs beträgt 3,5 Meter
und muss einen Innenabschnitt aufweisen, der
die Einhaltung dieser Anforderungen ermöglicht,
auf jeden Fall mindestens 100 mm. Die korrekten
Kongurationen gemäß
UNI EN 13384-1 prüfen. Der Rauchabzug muss
immer sauber sein. Rußreste reduzieren den
Rauchabzugabschnitt, beeinträchtigen den
Luftzug und können Rußbrand verursachen. Den
Rauchabzug und den Schornstein mindestens
einmal im Jahr und vor dem Einschalten des
Generators nach Inaktivität von einem speziellen
Schornsteinfeger reinigen lassen. Wenn das Gerät
nicht gereinigt wird, ist der ordnungsgemäße
Betrieb des Geräts gefährdet.
Die Installation in einem Rauchabzug, der mit anderen Geräten geteilt wird, ist
nicht zulässig.
Rauchabzug
Schornstein
30° DACH
45° DACH
60° DACH15° DACH
FLOOR-DACH
A = MIN. 1,30 m
B = DISTANZ > 1,50 m
C = DISTANZ < 1,50 m
D = 0,50 m ÜBER DAS COLMO
E = 0,80 m
F = REFLUX-ZONE
A = MIN. 0,50 m
B = DISTANZ > 2,00 m
C = DISTANZ < 2,00 m
D = 0,50 m
E = TECHNISCHES VOLUMEN
A = MIN. 2,00 m
B = DISTANZ > 1,30 m
C = DISTANZ < 1,30 m
D = 0,50 m ÜBER DAS COLMO
E = 1,50 m
F = REFLUX-ZONE
A = MIN. 1,00 m
B = DISTANZ > 1,85 m
C = DISTANZ < 1,85 m
D = 0,50 m ÜBER DAS COLMO
E = 0,50 m
F = REFLUX-ZONE
A = MIN. 2,60 m
B = DISTANZ > 1,20 m
C = DISTANZ < 1,20 m
D = 0,50 m ÜBER DAS COLMO
E = 2,10 m
F = REFLUX-ZONE
