Anschluss an Rauchabzug
Der Anschluss zwischen Ofen und Rauchabzug
muss mit geeigneten Rohren (min. T200)
hergestellt werden. Die Verwendung von exiblen
Metallrohren, Faserzement oder Aluminium ist
verboten. Die Neigung des Rauchkanals darf keine
horizontalen Abschnitte von mehr als 2 Metern
aufweisen und muss mindestens 3% Neigung
haben. Der erste Richtungswechsel muss nach
mindestens 1,5 Meter vertikalem Abschnitt
erfolgen. Eine Inspektionsluke für regelmäßige
Überprüfungen am Boden des Rauchkanals
vorbereiten. Es ist verboten, mehrere Geräte
an denselben Rauchkanal anzuschließen. Den
Rauchkanal in ausreichendem Abstand zu
brennbaren oder wärmeemp ndlichen Elementen
halten. Informationen zu den zu beachtenden
Abständen nden Sie in den Angaben des
Schornsteinherstellers.

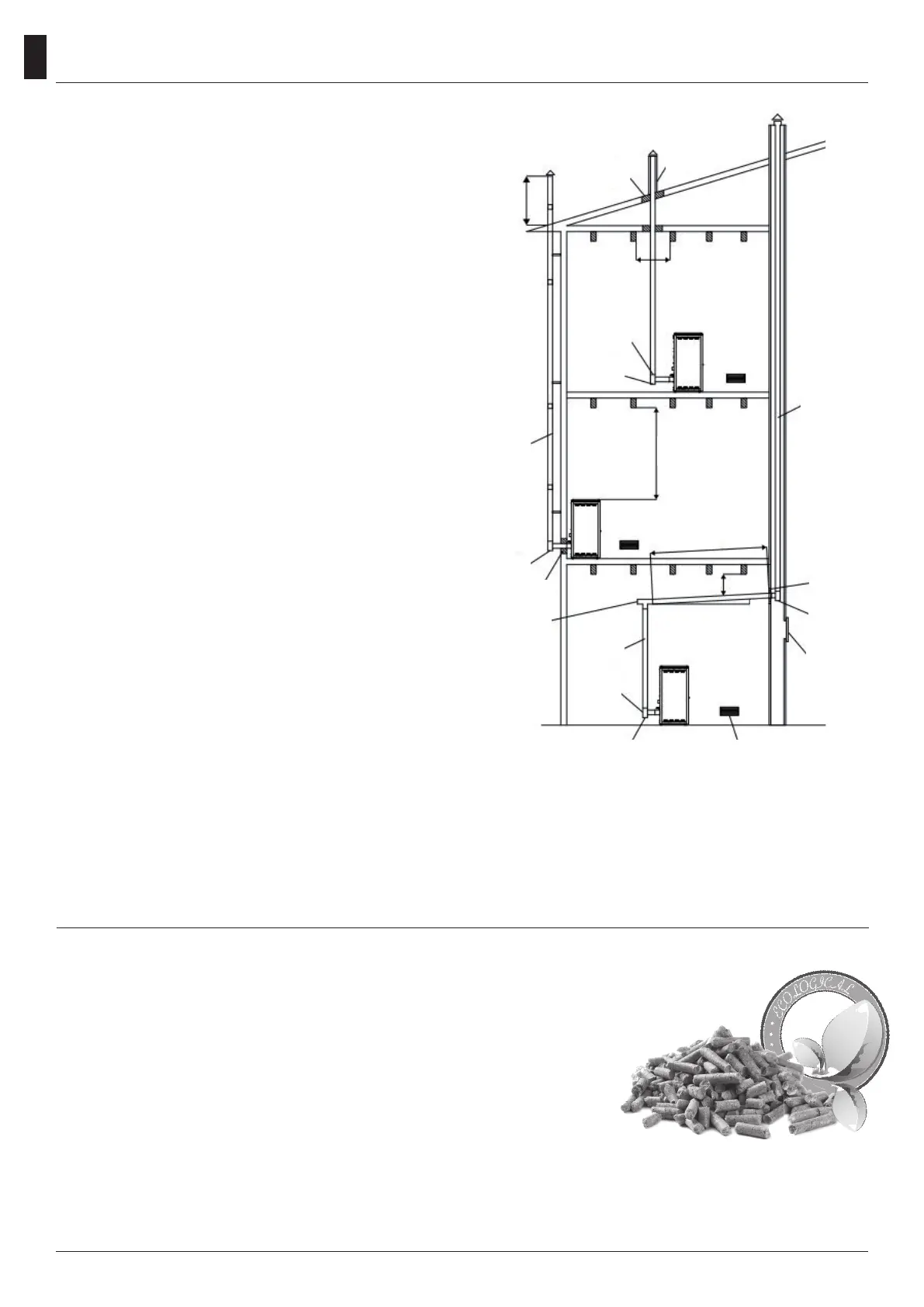

Beispiel für eine korrekte Installation.
Anschluss der Kanalisierung (falls vorhanden)
Am Ausgang der Kanalisierung kann nur ein Rohr
für jeden Kanal mit 80 mm Durchmesser und einer
maximalen Länge von 8 Laufmetern angeschlossen
werden. Für jede 45°-Biegung einen Verlust von
einem Laufmeter berücksichtigen (z.B. maximale
Entfernung ohne Biegungen 8 Meter; maximale
Entfernung mit einer 45°-Biegung 8-1 = 7 Meter).
Es wird empfohlen, Rohre
mit einem Durchmesser von 80 mm und einer
glatten Innen äche zu verwenden.
Sie müssen hitzebeständig sein (mindestens ein
T200 wird empfohlen). Von brennbaren und/oder
entzündlichen Gegenständen (mindestens 50 cm)
sowie von Vorhängen oder Möbeln fernhalten.
Die Pellets sind kleine Zylinder aus gepresstem Holz, die aus Abfällen von Sägemehl und der Holzverarbeitung
(Späne und Sägemehl) hergestellt werden, in der Regel von Sägewerken und Schreinern. Die
Bindungskapazität von Lignin, das in dem Holz enthalten ist, ermöglicht es, ohne die Zugabe
von dem Holz fremden Additiven und chemischen Substanzen ein kompaktes Produkt zu
erhalten: Somit wird ein leistungsstarker natürlicher Brennstoff erhalten.
Die Verwendung von minderwertigen Pellets oder anderem ungeeigneten
Material können bestimmte Bauteile des Ofen beschädigen und seine
korrekte Funktion beein ussen: Dies kann zur Aufhebung der Garantie und
der entsprechenden Haftung des Herstellers führen. Bei naheliegenden
Bewertungen der Bodenkapazität können maximal 1,5 mc Kraftstoff im
Installationsraum abgelagert werden, was ungefähr 975 kg Pellets entspricht.
Für unsere Produkte, pellet mit Durchmesser 6mm und Länge 30mm verwenden mit einer
maximalen Feuchtigkeit von 8% und mit Zerti zierung A1 nach UNI EN ISO 17225-2. Das Pellet
nicht in der Nähe von Wärmequellen, feuchten Räumen oder Explosionsgefaerdeten Ambiente
aufbewahren. Das Unternehmen emp ehlt die Verwendung von zerti ziertem Kraftstoff.
Pellet
A= MINIMUM 40 MM
B=MAXIMUM 4 M
C= MINIMUM 3°
D= MINIMUM 400 MM
E= LOCHDURCHMESSER
F= SIEHE ABB. 2-3-4-5-6
U= ISOLIERMITTEL
V= MÖGLICHE REDUZIERUNG VON 100 AUF 80 MM
I= INSPEKTIONSKAPPE
S= INSPEKTIONSTÜR
P= LUFTEINLASS
T= T-ANSCHLUSS MIT INSPEKTIONSKAPPE
U
2
3
F
U
1
I
S
P
I
4
B
D
A
T
I
I
U
E
V
I
C
