INSTRUCCIONES DE INSTALACIÓN
Instalación del asador autónomo para exteriores

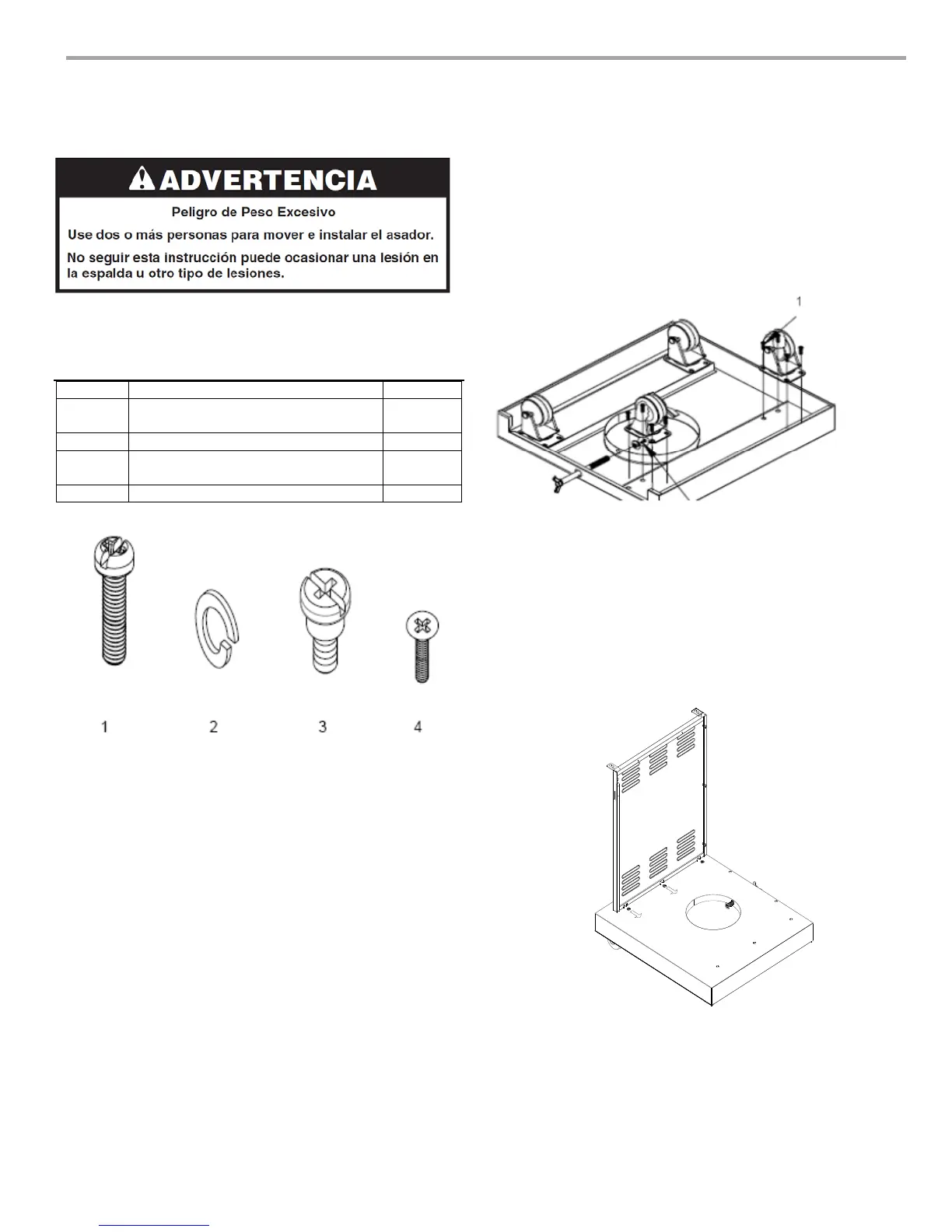

Contenido de los materiales de ferretería instalados
previamente según se indica en las instrucciones a
continuación.
REF. N° Descripción CANT.
1. Tornillo de cabeza segmentada de
1/4" (15 mm)
14 pzas.
2 Arandela de resorte de 1/4" (15 mm) 4 pzas.
3 Tornillo de cabeza avellanada de
5/32" (12 mm)
4 pzas.
4 Tornillo de extrusión de 1/4" (10 mm) 4 pzas.
Preparación
Cerciórese de que estén todas las piezas antes de comenzar el
ensamblaje. Compare las piezas con la lista del contenido del
paquete y el diagrama anterior. Si falta alguna pieza o está
dañada, no intente ensamblar el producto. Póngase en contacto
con el centro de servicio al cliente para obtener las piezas de
repuesto.
 Tiempo estimado para el ensamblaje: 20 minutos
 Nota: Los lados derecho e izquierdo del asador han sido
diseñados como si usted estuviera frente al asador
.
Cómo ensamblar la ruedecilla giratoria
1. Desempaque el panel inferior y las 2 ruedecillas. Tenga en
cuenta que hay 2 ruedecillas ensambladas previamente al panel
inferior. Cerciórese de que las dos ruedecillas ensambladas
previamente no se hayan aflojado con el tránsito. Quite los 8
tornillos ensamblados previamente del panel inferior y úselos para
asegurar las 2 ruedecillas. La ruedecilla que cierra es de ser
situada en el trasero del panel inferior.
Ensamblaje del carro
1. Desempaquete ambos paneles laterales y los paneles traseros.
Afloje los 8 tornillos que están precolocados en el panel inferior y
los 6 tornillos precolocados en los paneles laterales.
2. Asegure el panel izquierdo uniendo el agujero abierto a los
tornillos precolocados al panel inferior y ajuste los tres tornillos.
Tornillo de 1/4"
Tornillo de 5/32"
