INSTRUCTIONS D’INSTALLATION
Installation du gril d’extérieur autoportant

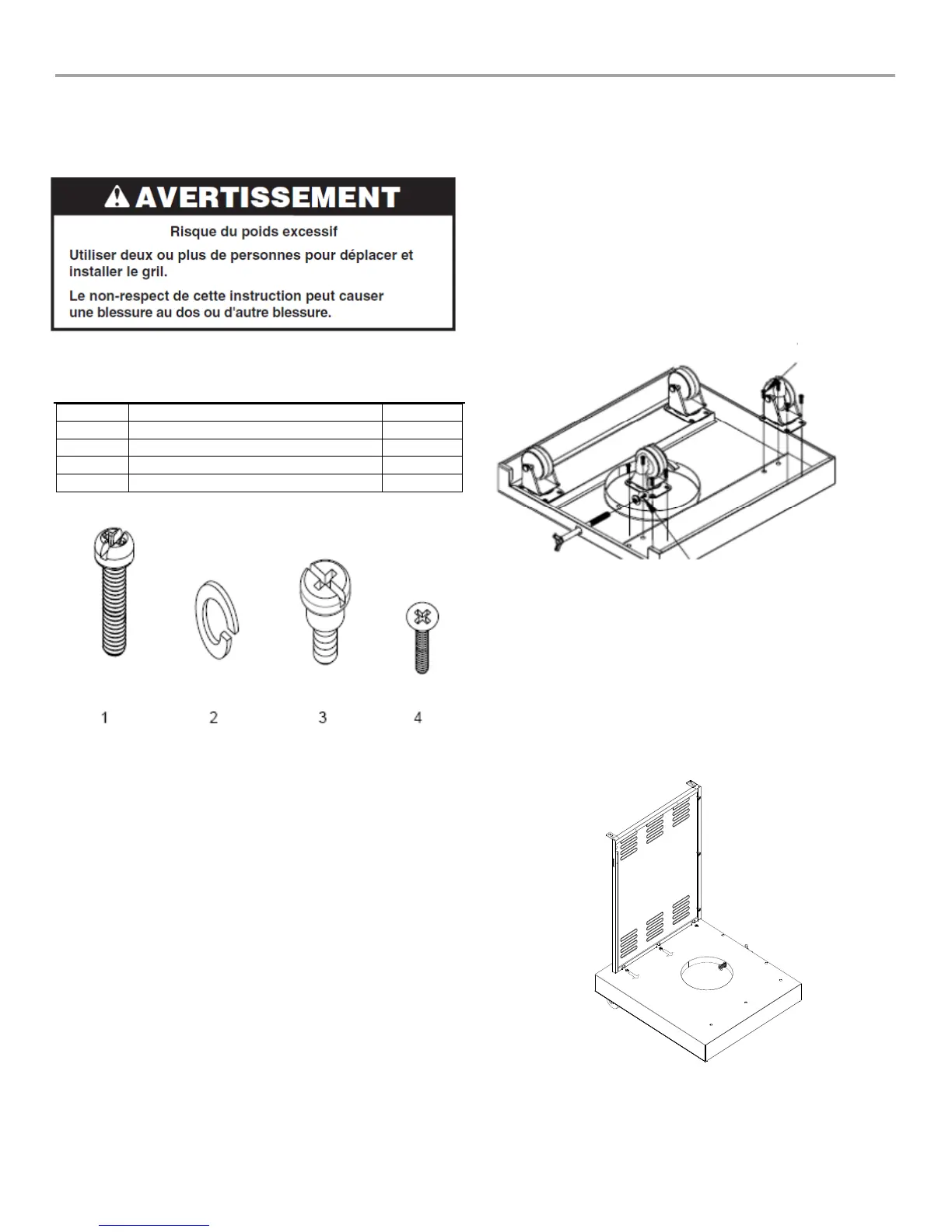

Pièces accessoires – certaines sont pré-installées
(mentionné dans les instructions qui suivent).
RÉF. N
o
Description QTÉ
1 Vis à tête bombée - 1/4*15mm 14pces
2 Rondelle frein - 1/4*15mm 4pces
3 Vis à tête fraisée - 5/32*12mm 4pces
4 Vis à épaulement - 1/4*10mm 4pces
Préparation
Avant d'entreprendre l'assemblage, vérifier la présence de toutes
les pièces (comparaison des pièces avec la liste du contenu du
colis et le diagramme – ci-dessus). Ne pas entreprendre
l'assemblage du gril si une pièce est manquante ou
endommagée. Contacter le département Service-client pour
obtenir les pièces de rechange nécessaires.
Temps nécessaire pour l'assemblage (estimation) : 20
minutes
Remarque : Les appellations “côté droit” et “côté gauche”
sont celles qui correspondent à un observateur qui fait face
à l'avant du gril.
Installation des roulettes pivotantes
1. Déballer le panneau du fond et 2 roulettes. Noter que 2
roulettes sont déjà installées sur le panneau du fond. Inspecter et
vérifier que les 2 roulettes pré-installées ne se sont pas desserrées
en cours de transport. Ôter les 8 vis pré-installées du panneau du
fond; utiliser ces vis pour fixer les deux 2 roulettes. La roulette de
verrouillage est être localisée à l'arrière du panneau inférieur.
Assemblage du chariot
1. Déballez les panneaux latéraux et les panneaux arrière.
Desserrez les 8 vis qui sont préassemblées au panneau inférieur
et les 6 vis qui sont préassemblées aux panneaux latéraux.
2. Fixez le panneau latéral gauche en clipant le trou ouvert sur les
vis qui sont préassemblées au panneau inférieur et serrez les 3
vis.
Vis de ¼’’
Vis de 5/32’’
